Alumatic Revisionsklappe - mit GK-Einlage - feuchtraumgeeignet
Anwendungsbereiche:

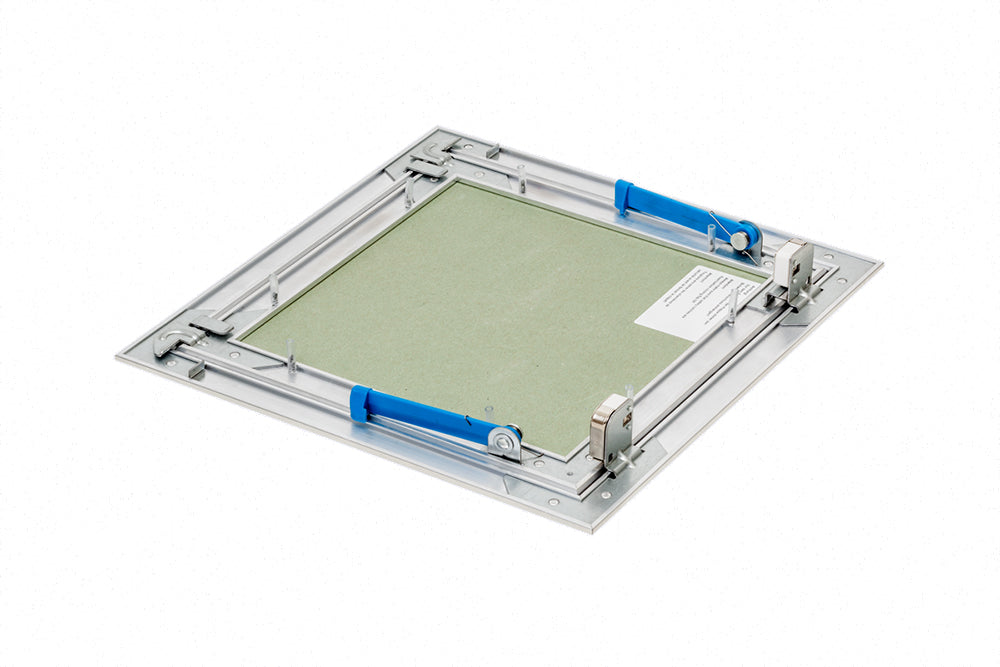

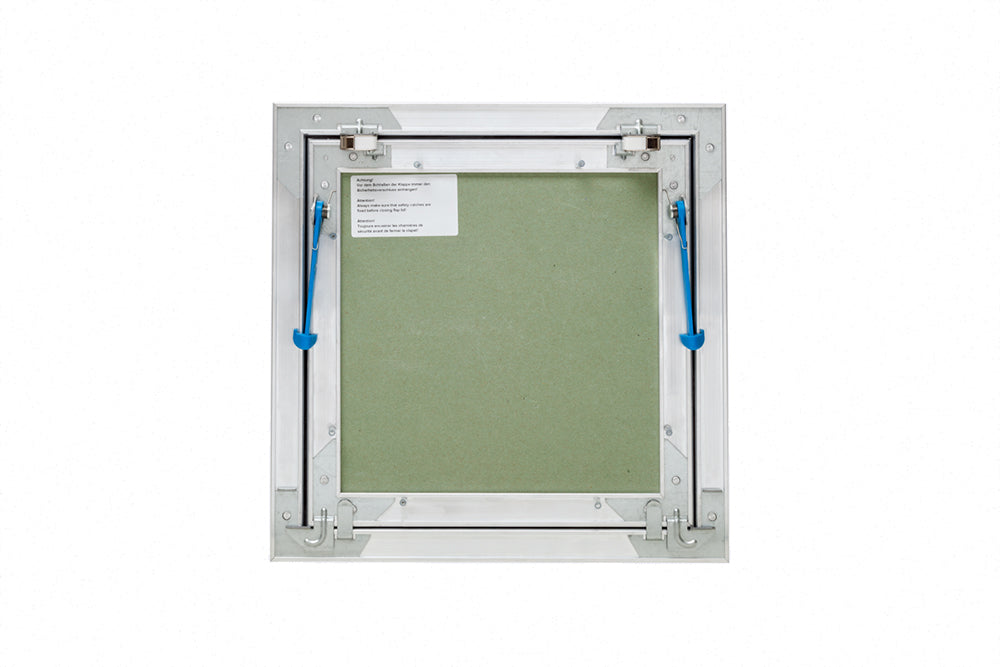

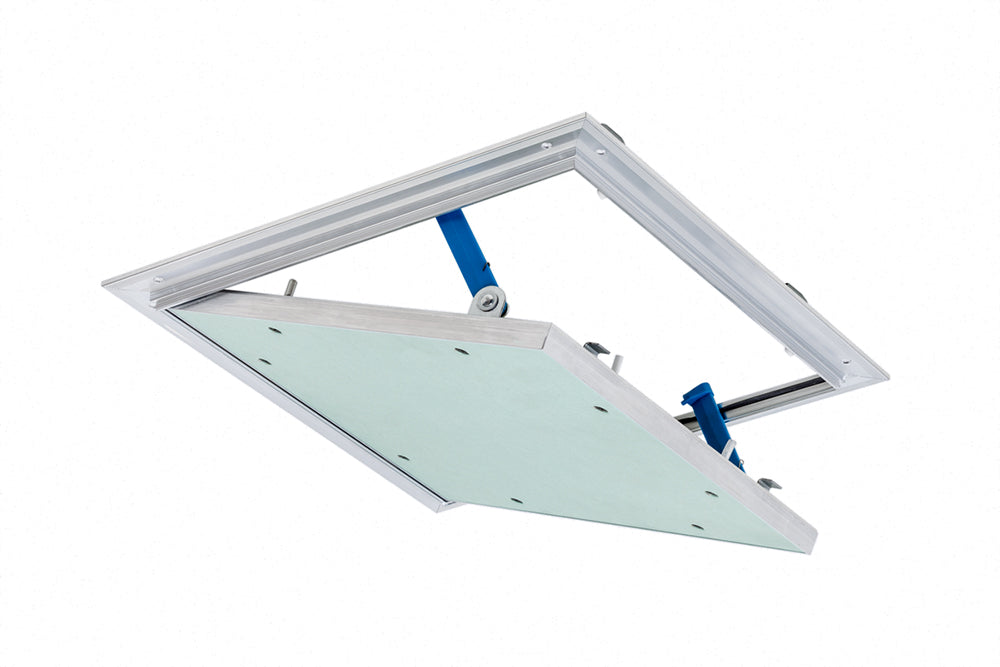

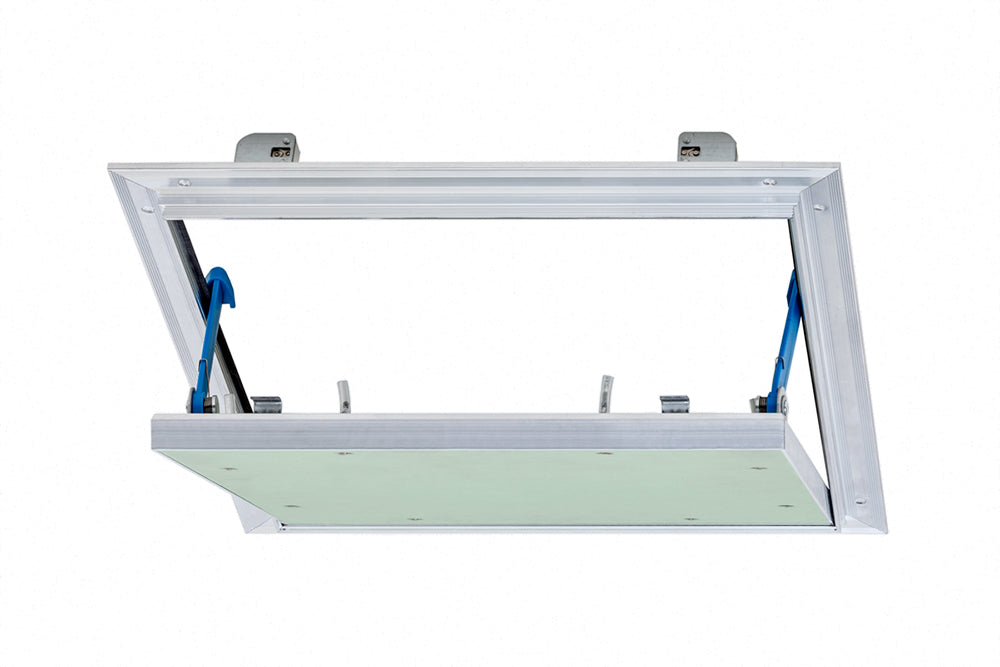

Die Alumatic Revisionsklappe ist eine Revisionstüre mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm; 15 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Optional andere Verschlussarten möglich.
Vorteile:
- Extrem verwindungssteife Aluminiumprofile ermöglichen auch Übergrößen; mehrflügelige Klappen und Sondergeometrien
- Hochwertige Gummi-Lippendichtung

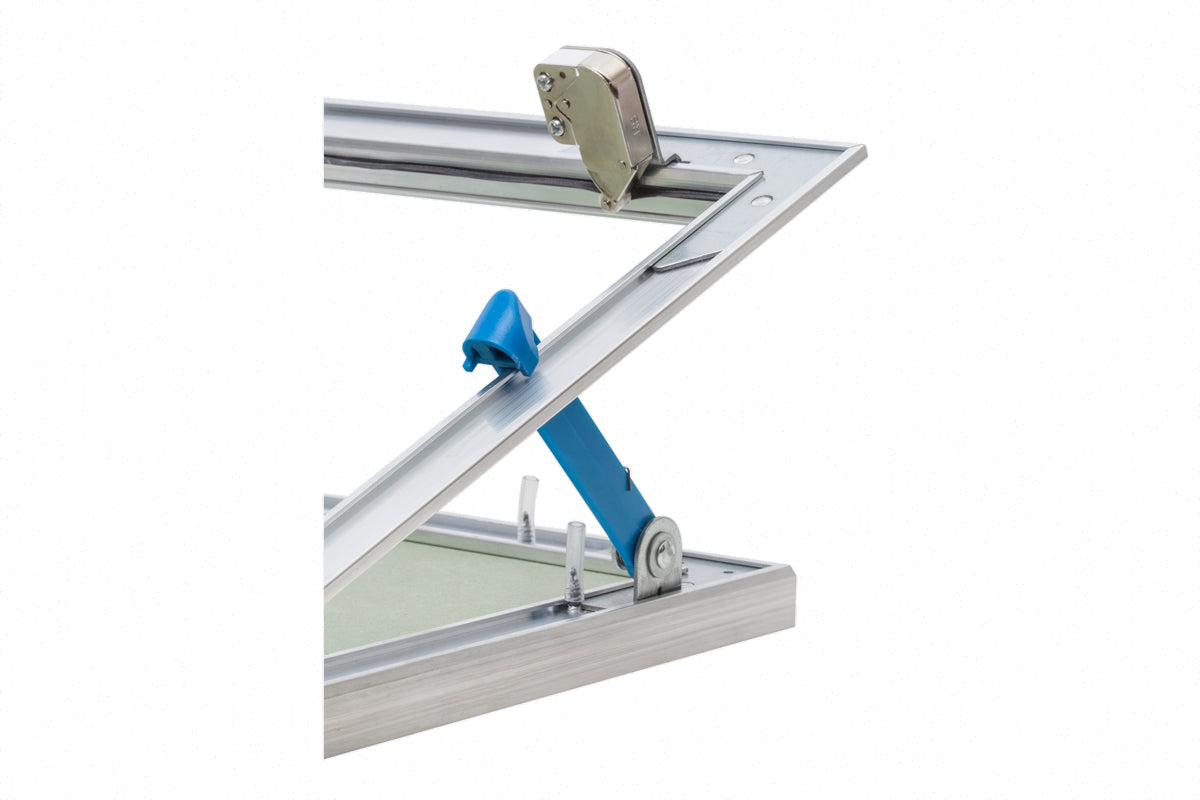

- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Geschraubte Gipskartoneinlage ermöglicht den bauseitigen Austausch
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen. Sonderanfertigungen auf Anfrage.

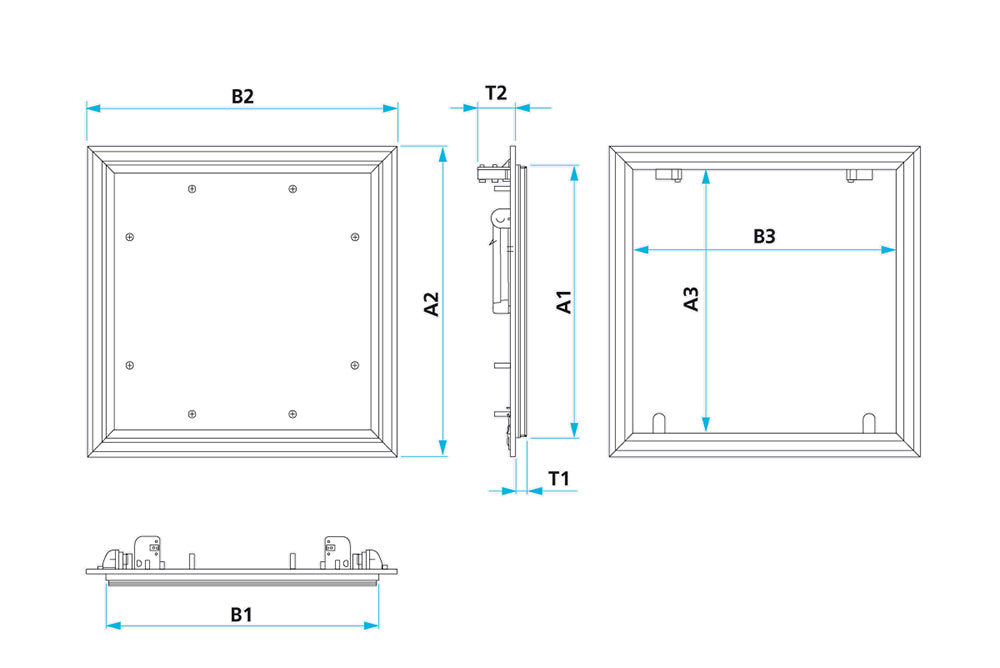

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
|
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 200 x 200 | 197 x 197 | 238 x 238 | 187 x 187 | 13 / 41 | 1,2 | ||
| 300 x 300 | 297 x 297 | 338 x 388 | 287 x 287 | 13 / 41 | 1,8 | ||
| 300 x 600 | 297 x 597 | 328 x 638 | 287 x 587 | 13 / 41 | 2,8 | ||
| 400 x 400 | 397 x 397 | 438 x 438 | 387 x 387 | 13 / 41 | 2,6 | ||
| 400 x 600 | 397 x 597 | 438 x 638 | 387 x 587 | 13 / 41 | 3,6 | ||
| 500 x 500 | 497 x 497 | 538 x 538 | 487 x 487 | 13 / 41 | 3,6 | ||
| 600 x 600 | 597 x 597 | 638 x 638 | 587 x 587 | 13 / 41 | 4,8 | ||
| 600 x 1000 | 597 x 997 | 638 x 1038 | 587 x 987 | 13 / 41 | 6,9 | ||
| 600 x 1200 | 597 x 1197 | 638 x 1238 | 587 x 1187 | 13 / 41 | 7,9 | ||
| 800 x 800 | 797 x 797 | 838 x 838 | 787 x 787 | 13 / 41 | 7,1 | ||
| 800 x 1000 | 797 x 997 | 838 x 1038 | 787 x 987 | 13 / 41 | 8,6 | ||
| 1000 x 1000 | 997 x 997 | 1038 x 1038 | 987 x 987 | 13 / 41 | 11,5 | ||
|
15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 297 x 297 | 338 x 338 | 287 x 287 | 16 / 41 | 2,2 | ||
| 400 x 400 | 397 x 397 | 438 x 438 | 387 x 387 | 16 / 41 | 3,2 | ||
| 500 x 500 | 497 x 497 | 538 x 538 | 487 x 487 | 16 / 41 | 4,6 | ||
| 600 x 600 | 597 x 597 | 638 x 638 | 587 x 587 | 16 / 41 | 6,2 | ||
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 200 x 200 | 197 x 197 | 238 x 238 | 187 x 187 | 26 / 41 | 1,6 | ||
| 300 x 300 | 297 x 297 |
338 x 338 |
287 x 287 |
26 / 46 | 2,6 | ||
| 400 x 400 | 397 x 397 |
438 x 438 |
387 x 387 |
26 / 46 | 4,2 | ||
| 500 x 500 | 497 x 497 |
538 x 538 |
487 x 487 |
26 / 46 | 5,8 | ||
| 600 x 600 | 597 x 597 |
638 x 638 |
587 x 587 |
26 / 46 | 8 | ||
