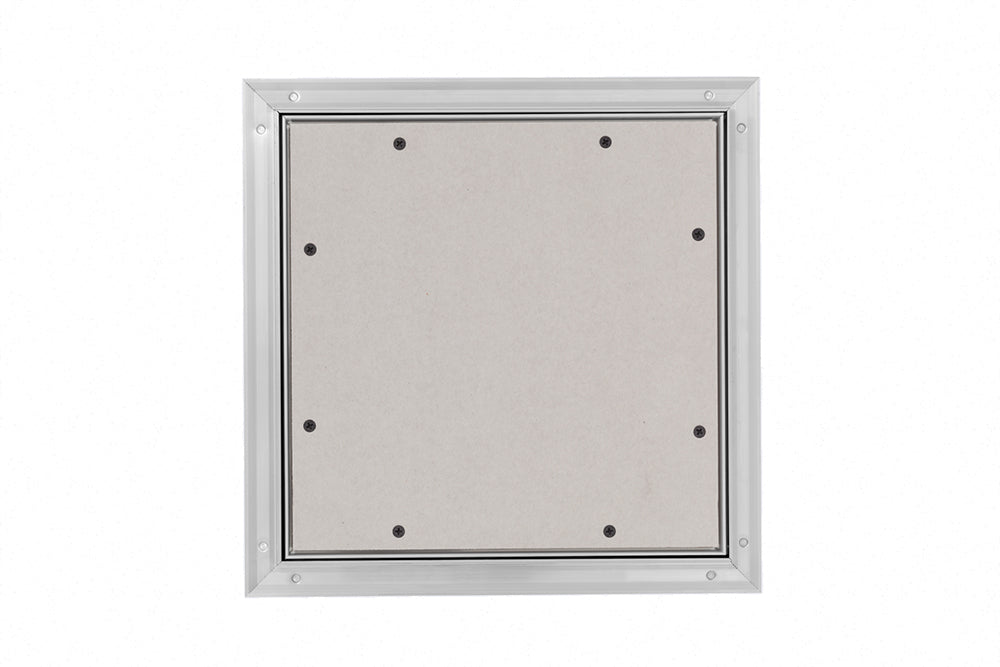

Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe - Front

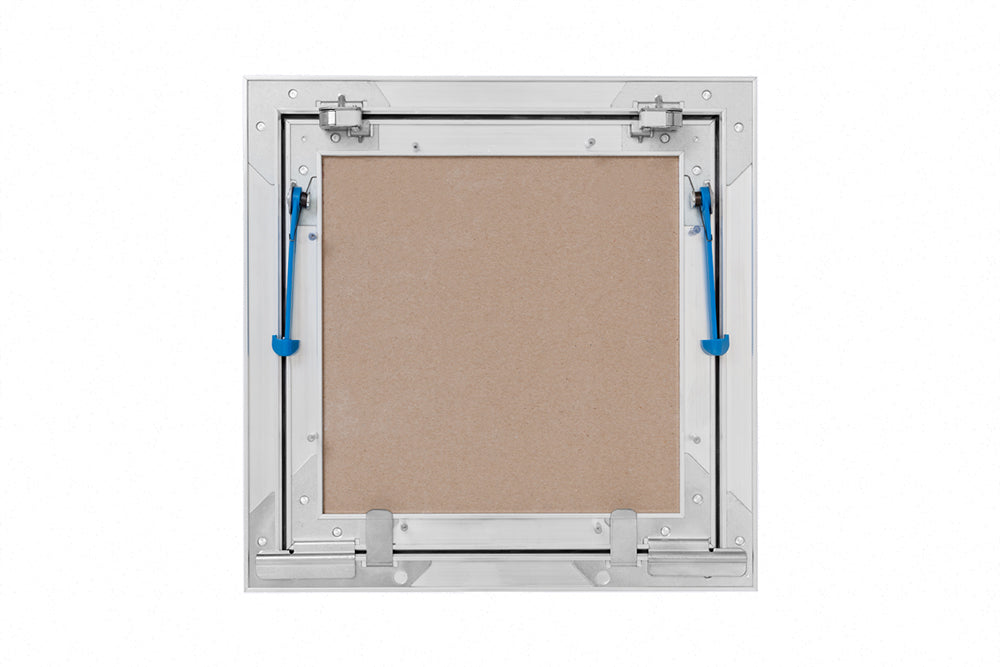

Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe - Rückseite

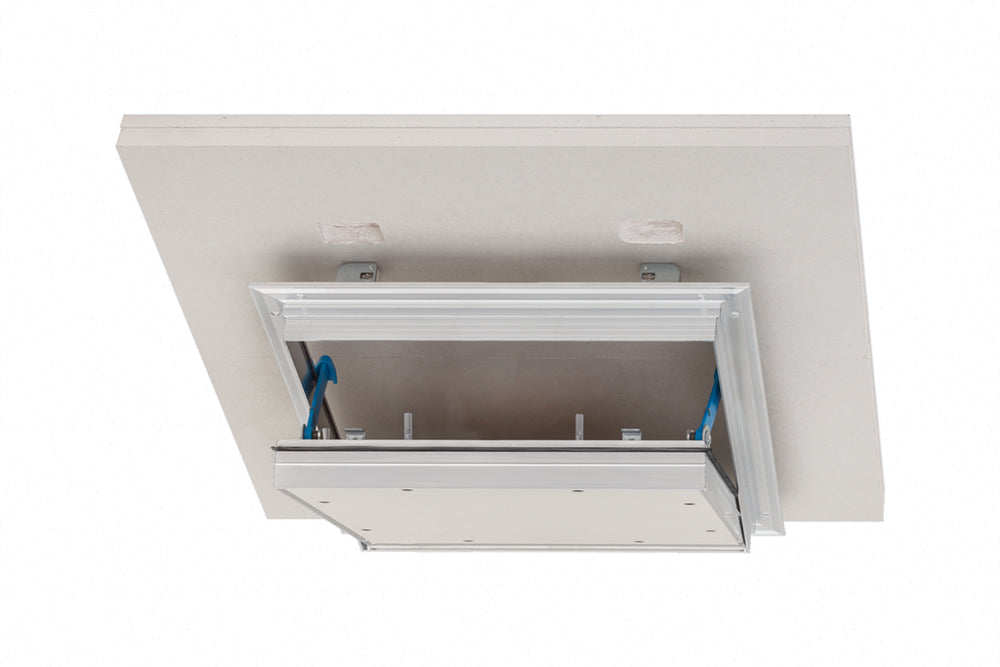

Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe - Ansicht

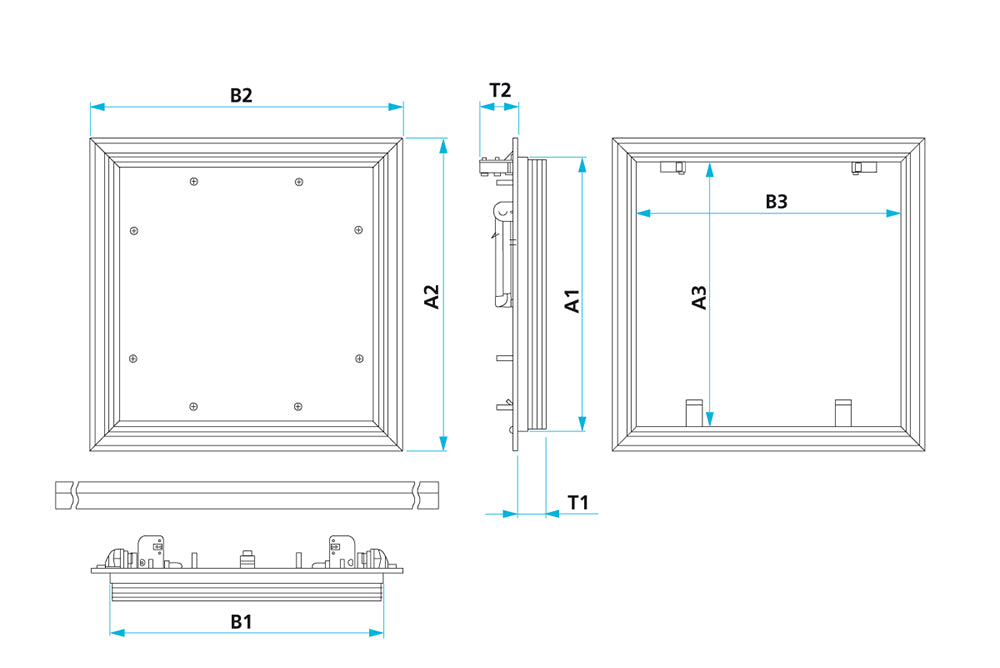

Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe - Abmessungen

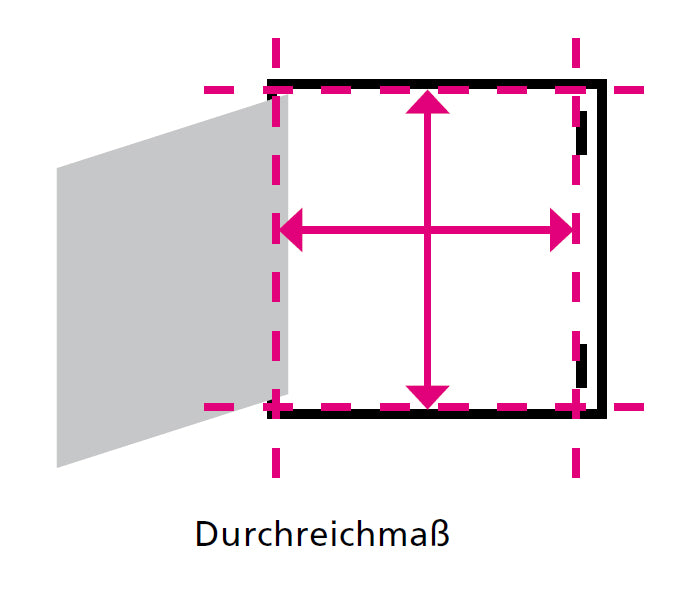

Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe - Durchreichmaß

RUG SEMIN

Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe

Angebotspreis€126,90 EUR

inkl. 19% MwSt. zzgl. Versandkosten

Größe:300 x 300 mm
Menge:

Wir sind gerne für Sie da!

Sie haben Fragen zu unseren Produkten und Dienstleistungen? Dann melden Sie sich gerne bei uns und hinterlassen uns im untenstehenden Nachrichtenfeld eine Mitteilung. Wir werden uns schnellstmöglich bei Ihnen melden. Vielen Dank!

Eigenschaften:

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen.

Geprüft nach DIN EN 1364-2, DIN EN 1363-1. Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt 36,2 dB. Eingebaute Gipskartonfeuerschutzplatte DFH2/GKFI 2 x 15 mm, 2-teiliges Brandschutz-Set aus GKF, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

Vorteile:

- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen
- Selbstjustierende Sicherheitsfangarme bei allen Größen bietet höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar

Sicherheit:

Unterdecke allein geprüft von unten Luftschalldämmung: PB Nr. 196/2015-1 EI60 (a <– b)

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +141 mm / B2 +141 mm

2 x 12,5 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 - EI60 (a <- b)
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 297 x 297 339 x 339 289 x 289 31 / 47 9,6
400 x 400 397 x 397 439 x 439 389 x 389 31 / 47 14,5
500 x 500 497 x 497 539 x 539 489 x 489 31 / 47 20
600 x 600 597 x 597 639 x 639 589 x 589 31 / 47 28



Download Montageanleitung
