Alumatic F/EI30, F/EI90 Revisionsklappe - Trennwand
Größe:
Größe
Ausführung:
Ausführung
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Stahl verzinkt
Einsatzbereich
Innenbereich, Trockenbau
Einbau
Wand, Metallständerwände, leichte Trennwände, Installationswände
Verschluss
Schnappverschluss (optional andere Verschlüsse möglich)
Oberfläche
Gipskarton
Sondermaße
Auf Anfrage im 50-mm-Raster
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.
Eigenschaften:
für Montage in nichttragende, raumabschließende Montagewände, Metallständerwände, leichte Trennwände und Installationswände der Feuerwiderstandsklasse F/EI30, F/EI90 nach DIN 4102-2 bzw. DIN EN 1364-1 mit beidseitiger Wandbeplankung.
Geprüft nach DIN 4102-2 sowie DIN EN 1364-1 und DIN EN 1363-1. Einbaurahmen und Klappendeckel aus verwindungssteifem Alu-Strangprofil Eloxalqualität, Klappendeckel mit umlaufender Gummi-Lippendichtung, Einbaurahmen mit Dämmschichtbildner.
Verwendbarkeitsnachweise können bei uns angefordert werden.
Montagehinweis: Die Verschlüsse sind oben anzuordnen.
Sonderanfertigungen und Abmessungen auf Anfrage (im 50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Gummi-Lippendichtung
- Niveaugleicher Einbau der Klappe
- Mit verdeckten Schnappverschlüssen
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
Durchreichmaß: A3 x B3 (-32mm) – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
| Feuerwiderstandsklasse F/EI30 / 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (o < - > i) |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 13 / 41 | 1,9 | ||
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 13 / 41 | 2,8 | ||
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 13 / 41 | 3,8 | ||
| 500 x 600 | 497 x 597 | 539 x 639 | 489 x 589 | 13 / 41 | 5,1 | ||
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 13 / 41 | 6,7 | ||
| 500 x 800 | 497 x 797 | 539 x 839 | 489 x 789 | 13 / 41 | 6,2 | ||
| 500 x 1000 | 497 x 997 | 539 x 1039 | 489 x 989 | 13 / 41 | 7,1 | ||
| Feuerwiderstandsklasse F/EI90 / 2x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (o < - > i) |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 26 /41 | 2,8 | ||
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 26 /41 | 4,5 | ||
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 26 /41 | 6,6 | ||
| 500 x 600 | 497 x 597 | 539 x 639 | 489 x 589 | 26 /41 | 8,3 | ||
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 26 /41 | 9,8 | ||
| 500 x 800 | 497 x 797 | 539 x 839 | 489 x 789 | 26 /41 | 10,4 | ||
GPSR-Verordnung (Produktsicherheitsverordnung)
Wir haben für Sie alle Kontaktdaten je Hersteller zusammengefasst - Wählen dazu einen Hersteller (Link) aus und bekommen Sie die Kontaktmöglichkeiten angezeigt:
- RUG Semin GmbH
- Ultrament GmbH
- SIGA Cover GmbH Deutschland
- Botament GmbH
- Küstenstreicher
- Gefinex GmbH
- Dörken GmbH
- Knauf Insulation
- MEM (Bostik GmbH)
- Ostendorf Kunststoffe
- Gustav Alberts
- Naturelei Teewaren
- SPAX International GmbH & Co. KG
- Upmann GmbH & Co. KG
- Georg Kimmel GmbH
- Nordmacher.de / Uni-Massivbau GmbH & Co KG
DPD Paketshop in 21493 Elmenhorst-Lanken – Pakete versenden und abholen
DPD Paketshop in 21493 Elmenhorst-Lanken gesucht? Bei Nordmacher im Ortsteil Lanken kannst du DPD-Pakete abgeben, Retouren aufgeben und an uns...
Artikel lesen
Was bedeutet EI30 oder EI90?
Was bedeuten EI30 und EI90 bei Revisionsklappen und Brandschutztüren? Erfahren Sie, welche Feuerwiderstandsklassen dahinterstehen und wann sie...
Artikel lesenPassende Lösungen
Ergänzende Produkte und passende Ausführungen für Ihr Projekt.
Alumatic F/EI30 Revisionsklappe - mit GK-Einlage - Brandschutzklappe
Eigenschaften:
für Montage in selbstständige Brandschutzunterdecken, mit umla...
Alumatic F/EI60 Revisionsklappe - mit GK-Einlage - Brandschutzklappe
Eigenschaften:
für Montage in selbstständige Brandschutzunterdecken, mit umla...

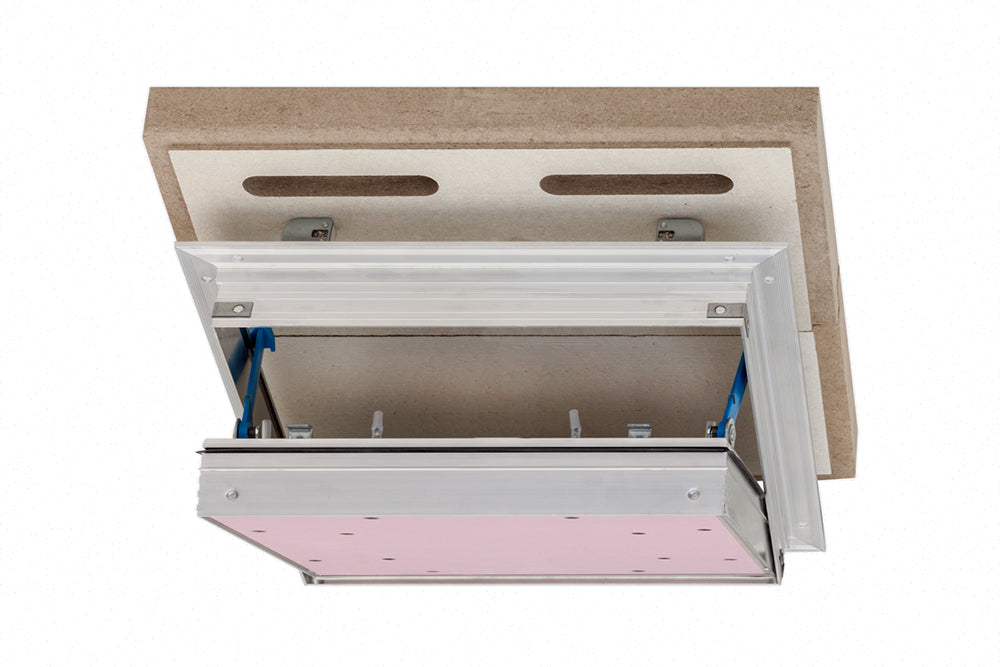

Alumatic F/EI90 Revisionsklappe - mit 2 x 20 mm oder 18 + 25 mm GK-Einlage
