Alumatic F/EI30 Revisionsklappe - mit GK-Einlage - Brandschutzklappe
Eigenschaften:

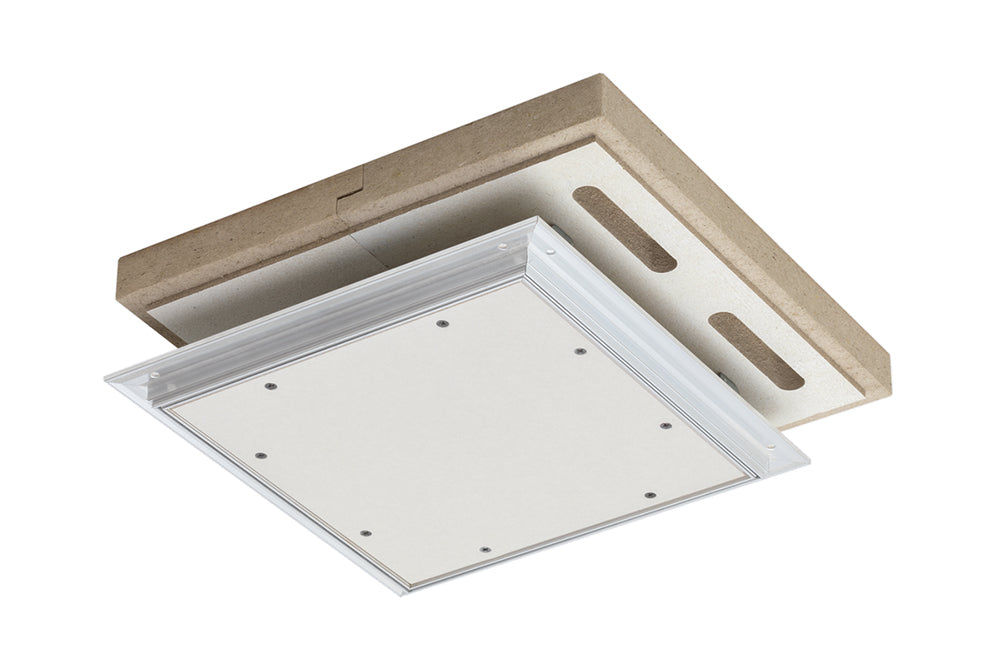

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen.

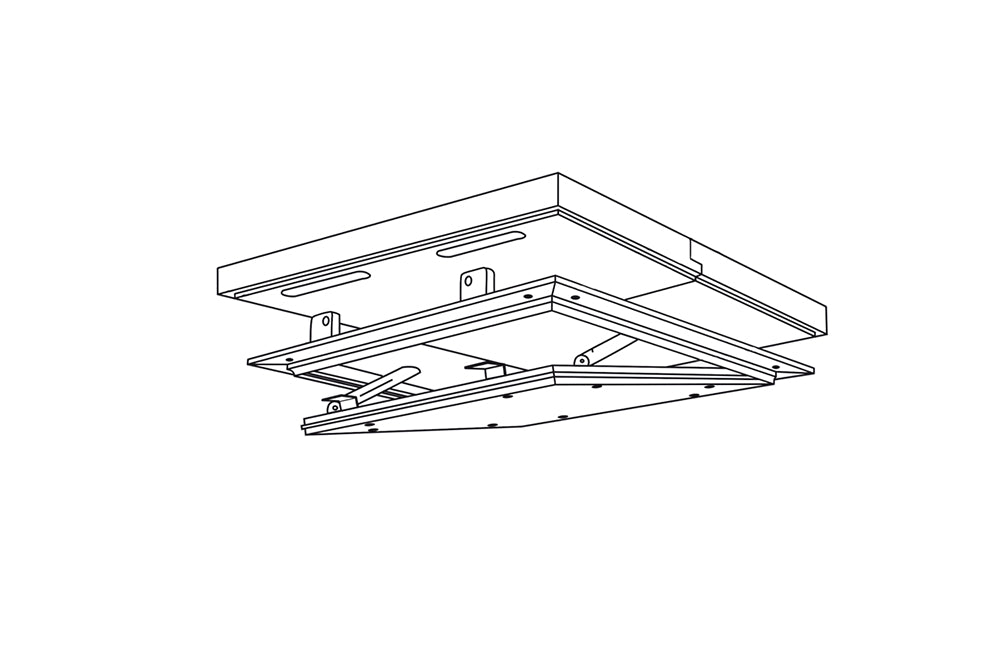

Eingebaute Gipskartonfeuerschutzplatte 15 mm, 18 mm oder 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus Mineralfaser, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Revisionsklappe für freitragende Brandschutz-Unterdecke F/EI30 (18 mm) als Sonderanfertigung lieferbar, geprüft in der Abmessung bis 450 x 1.500 mm. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster).
Vorteile:
- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen

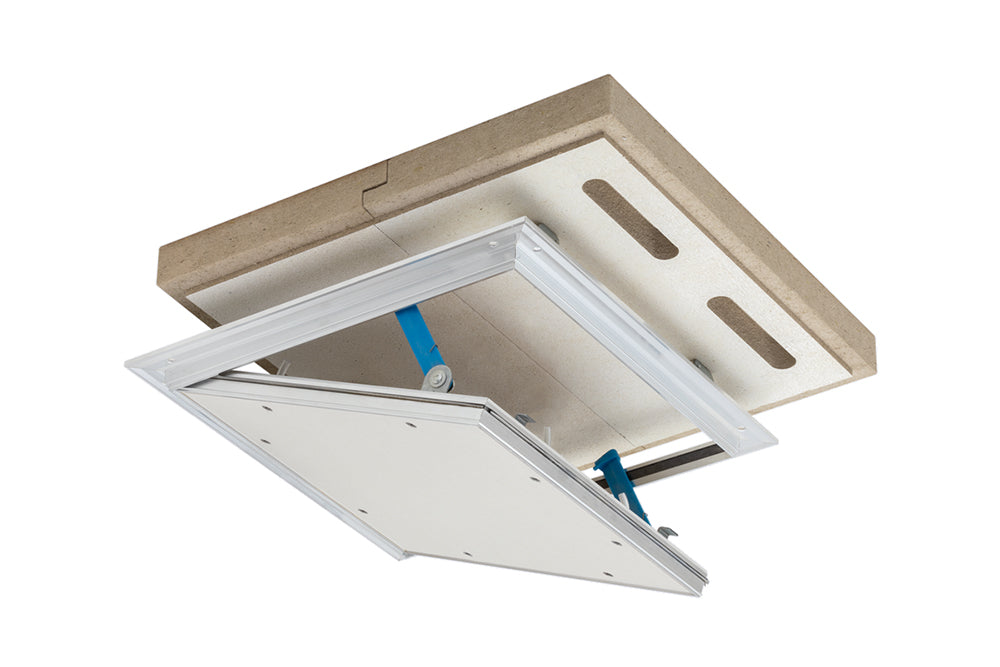

- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar
Sicherheit:
Unterdecke allein geprüft von unten als auch von oben bei 15 mm Brandbeanspruchung von oben (aus dem Zwischendeckenbereich) 15,0 mm - EI30 (a –> b)
Montagehinweise: Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

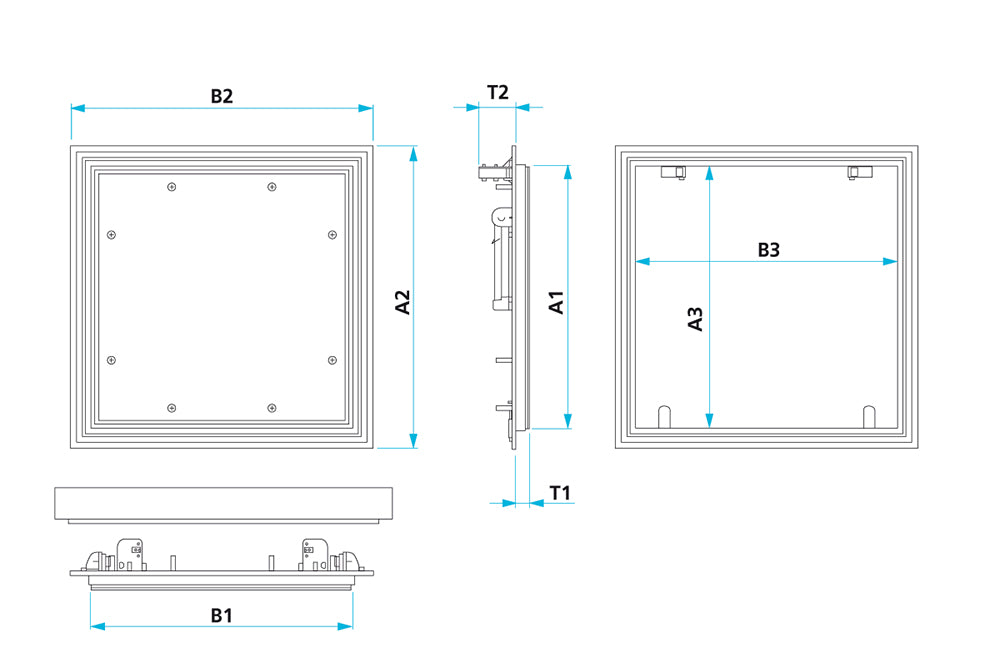

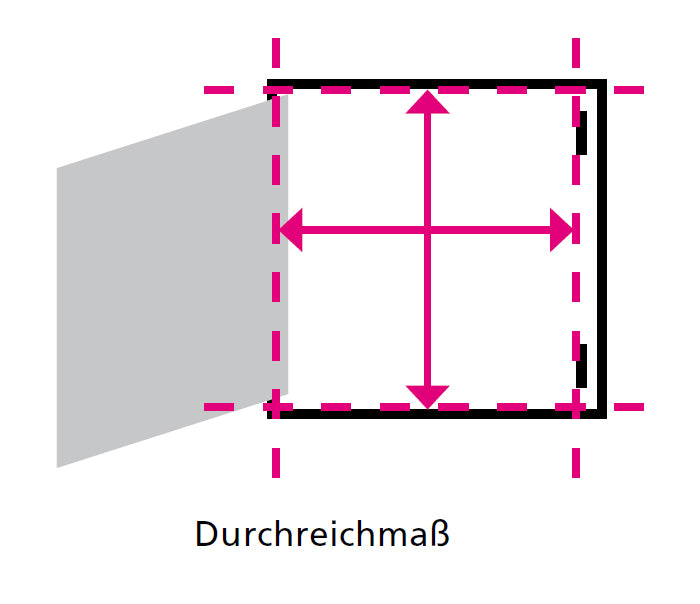

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +38 mm / B2 +38 mm
Bei dem Modell "Alumatic F/EI30 Revisionsklappe 15 mm Gipskartoneinlage DFH2 nach DIN EN 520" ist keine Brandschutzzulassung vorhanden!
| 15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 - EI30 (a -> b) | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 16 / 41 | 4,1 | ||
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 16 / 41 | 6,1 | ||
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 16 / 41 | 8,6 | ||
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 16 / 41 | 12,5 | ||
| 18 mm Gipskartoneinlage DF nach DIN EN 520 / GKFI nach DIN 18180 - EI30 (a -> b) | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 19 / 41 | 4,1 | ||
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 19 / 41 | 6,4 | ||
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 19 / 41 | 9,5 | ||
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 19 / 41 | 13,7 | ||
| 2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a <-> b) (um 20 mm Beplankung bündig abzuschließen, verwendet man ein Unterlegprofil von 5 mm) |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 26 / 41 | 4,6 | ||
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 26 / 41 | 7,2 | ||
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 26 / 41 | 10,5 | ||
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 26 / 41 | 15,1 | ||
