Alumatic F/EI90 Revisionsklappe - mit 2 x 20 mm oder 18 + 25 mm GK-Einlage
Größe:
Größe
Ausführung:
Ausführung
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Aluminium, Mineralfaser, Gipskarton
Einsatzbereich
Decke
Einbau
Trockenbau, Innenausbau, Brandschutzunterdecke
Verschluss
Schnappverschluss
Oberfläche
Gipskartonfeuerschutzplatte
Sondermaße
Auf Anfrage im 50-mm-Raster
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.
Eigenschaften:

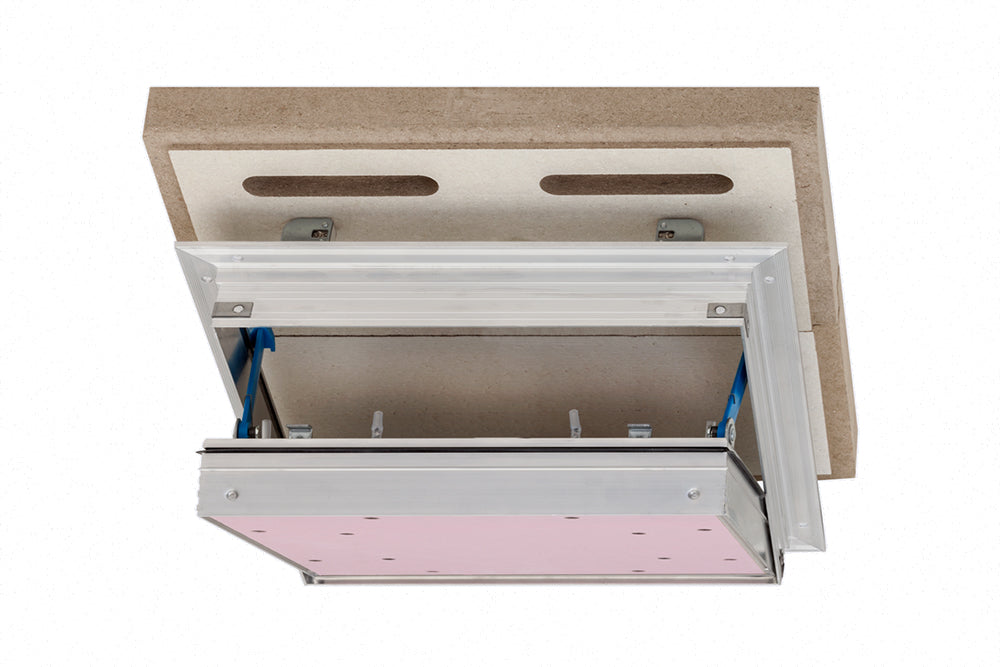

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.
Geprüft nach DIN 4102-2 und DIN EN 1364-2. Brandbeanspruchung von unten als auch von oben (aus dem Zwischendeckenbereich). Eingebaute Gipskartonfeuerschutzplatte DF/GKF 40 mm oder 43 mm, 2-teiliges Brandschutz-Set aus Mineralfaser, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil Eloxalqualität.
Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Verwendbarkeitsnachweise können bei uns angefordert werden.
Vorteile:
- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen
- Fangarme bei allen Größen bieten höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar

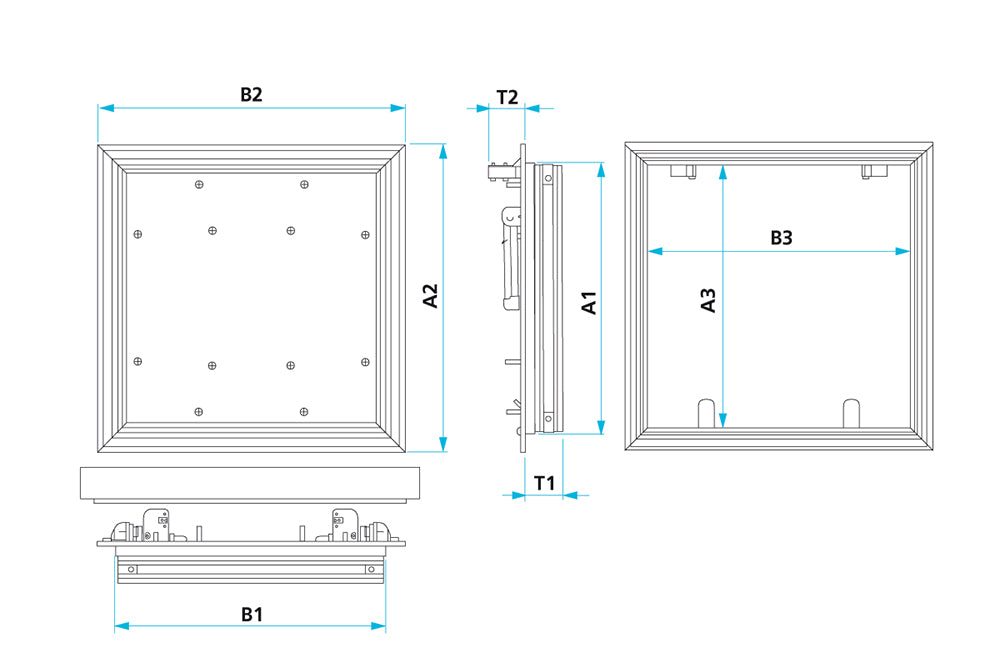

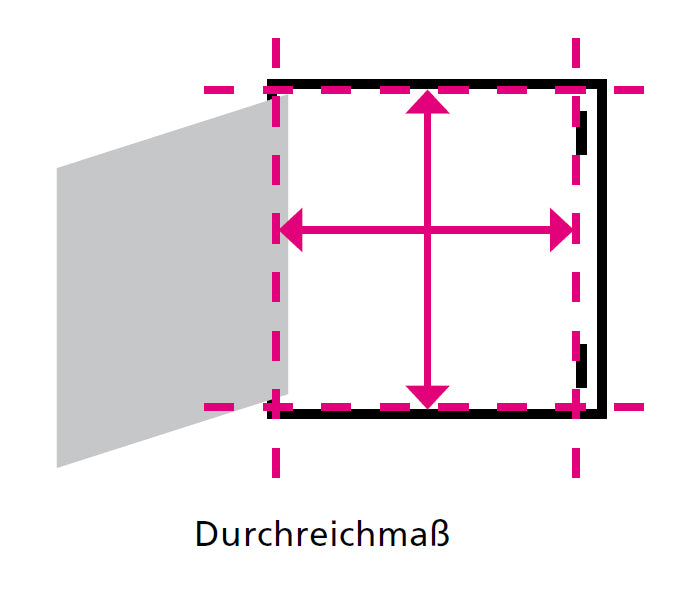

40 mm: Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +38 mm / B2 +38 mm
43 mm: Durchreichmaß: A3 -40 mm x B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +32 mm / B2 +32 mm
| 40 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a < - > b) | |||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 301 x 301 | 343 x 343 | 292 x 292 | 41,5 / 41 | 6,3 | ||
| 400 x 400 | 401 x 401 | 443 x 443 | 392 x 392 | 41,5 / 41 | 10,3 | ||
| 500 x 500 | 501 x 501 | 543 x 543 | 492 x 492 | 41,5 / 41 | 14,8 | ||
| 600 x 600 | 601 x 601 | 643 x 643 | 592 x 592 | 41,5 / 41 | 20,8 | ||
| 600 x 800* nur von unten geprüft |
601 x 801 | 643 x 843 | 592 x 792 | 41,5 / 41 | 26 | ||
| 43 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a < - > b) | |||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 305 x 305 | 345 x 345 | 299 x 299 | 41,5 / 41 | 6,6 | ||
| 400 x 400 | 405 x 405 | 445 x 445 | 399 x 399 | 41,5 / 41 | 10,4 | ||
| 500 x 500 | 505 x 505 | 545 x 545 | 499 x 499 | 41,5 / 41 | 15,4 | ||
| 600 x 600 | 605 x 605 | 645 x 645 | 599 x 599 | 41,5 / 41 | 21,3 | ||
| 600 x 800 | 605 x 805 | 645 x 845 | 599 x 799 | 41,5 / 41 | 26,8 | ||
