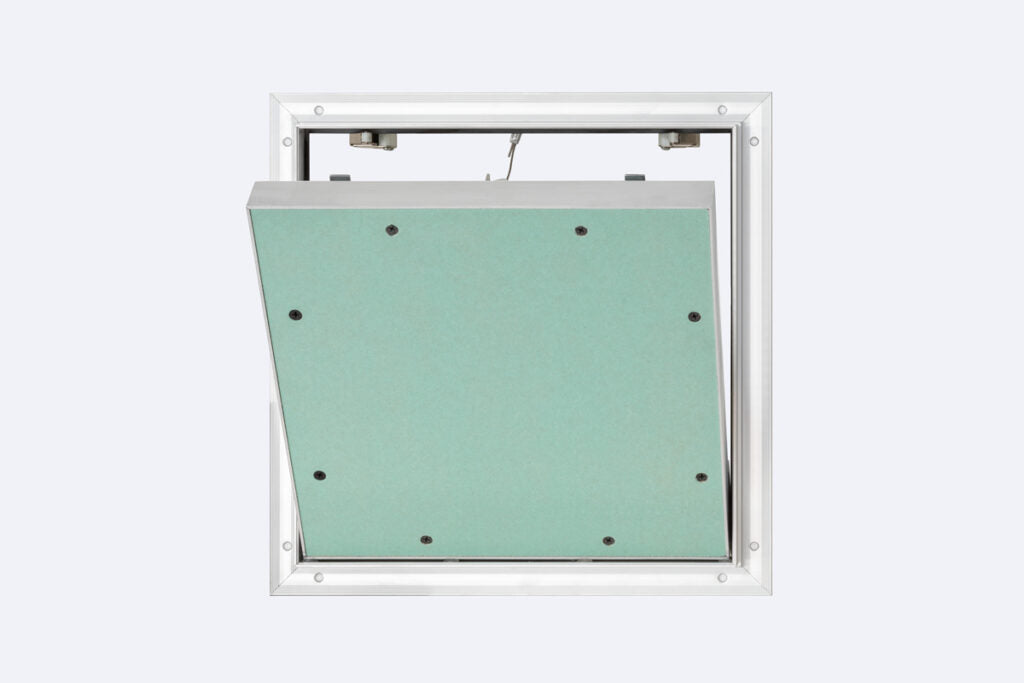

CeraMatic Revisionsklappe - befliesbar mit Lippendichtung
Eigenschaften:

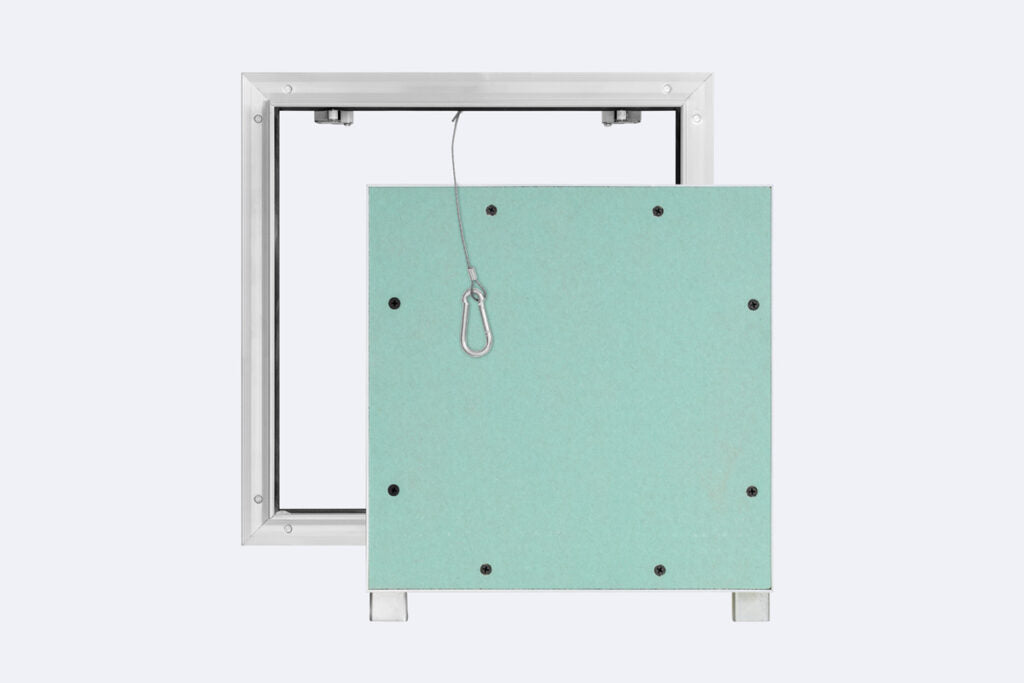

mit umlaufender Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und Fangeinrichtung, für Wandmontage

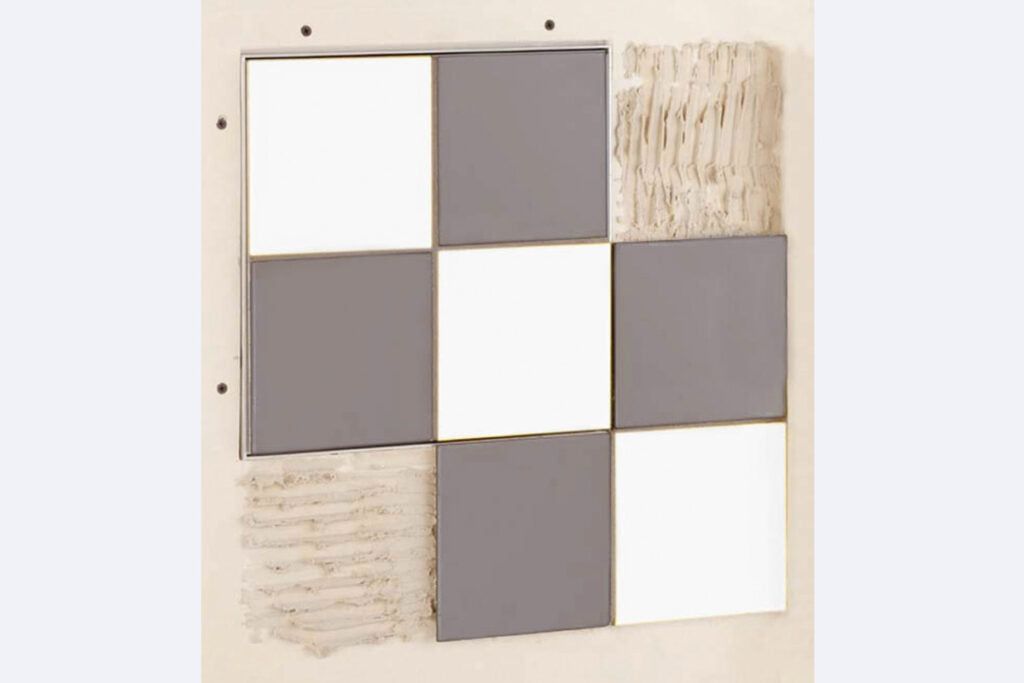

- Speziell entwickelt zum nachträglichen Befliesen
- Ermöglicht ein gleichmäßiges Fugenbild
- Fliesendicke bis 18 mm
- Verhindert das Abplatzen von Fliesen
beim Öffnen und Schließen - Standardgrößen ab Lager lieferbar
Sonderanfertigungen:
Die Größe des Klappendeckels kann exakt an das Fliesen- und Fugenmaß angepasst werden. Alle Größen in 1 mm-Schritten auf Anfrage. Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
Durchreichmaß: A3 -34 mm x B3,
Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
Bestellangaben:
Für die maßgenaue Sonderanfertigung geben Sie bei Auftragserteilung bitte die genauen Fliesen- und geplanten Fugenmaße an.
Siehe Beispiel
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|

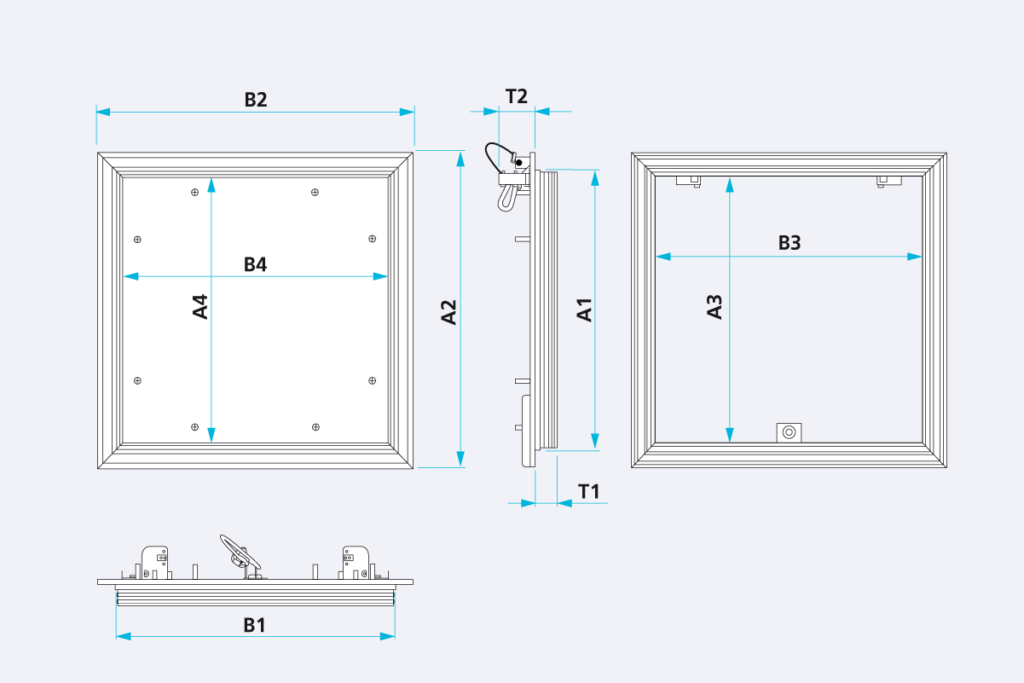

Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Fliesenfläche A4 x B4 |
||
| 300 x 300 |
299 x 299 | 339 x 339 | 288 x 288 | 13 / 41 |
281 x 281 |
||
| 400 x 400 |
399 x 399 | 439 x 439 | 388 x 388 | 13 / 41 | 381 x 381 |
||
| 500 x 500 | 499 x 499 | 539 x 539 | 488 x 488 | 13 / 41 | 481 x 481 |
||
| 600 x 600 | 599 x 599 | 639 x 639 | 588 x 588 | 13 / 41 | 581 x 581 |
||
2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Fliesenfläche A4 x B4 |
||
| 300 x 300 | 299 x 299 | 339 x 339 | 288 x 288 | 26 / 41 | 281 x 281 |
||
| 400 x 400 | 399 x 399 | 439 x 439 | 388 x 388 | 26 / 41 | 381 x 381 |
||
| 500 x 500 | 499 x 499 |
539 x 539 | 488 x 488 | 26 / 41 | 481 x 481 |
||
| 600 x 600 | 599 x 599 | 639 x 639 |
588 x 588 | 26 / 41 | 581 x 581 |
||
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
Sondergößen:
Sonderanfertigungen sind vom Umtausch ausgeschlossen!
