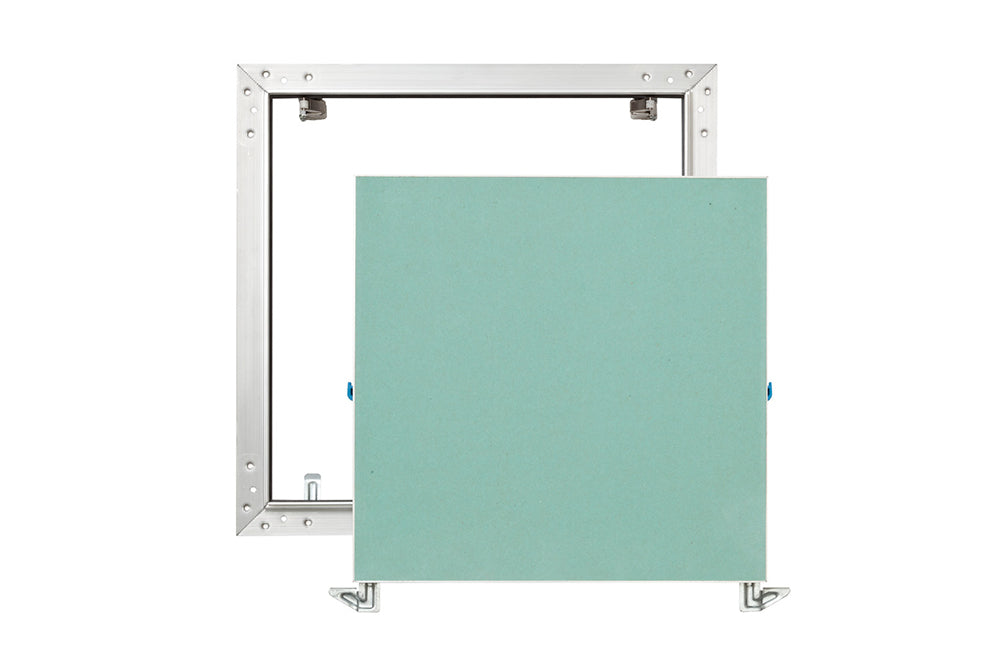

AluPlana Revisionsklappe - spachtelfrei, feuchtraumgeeignet
Anwendungsbereiche:

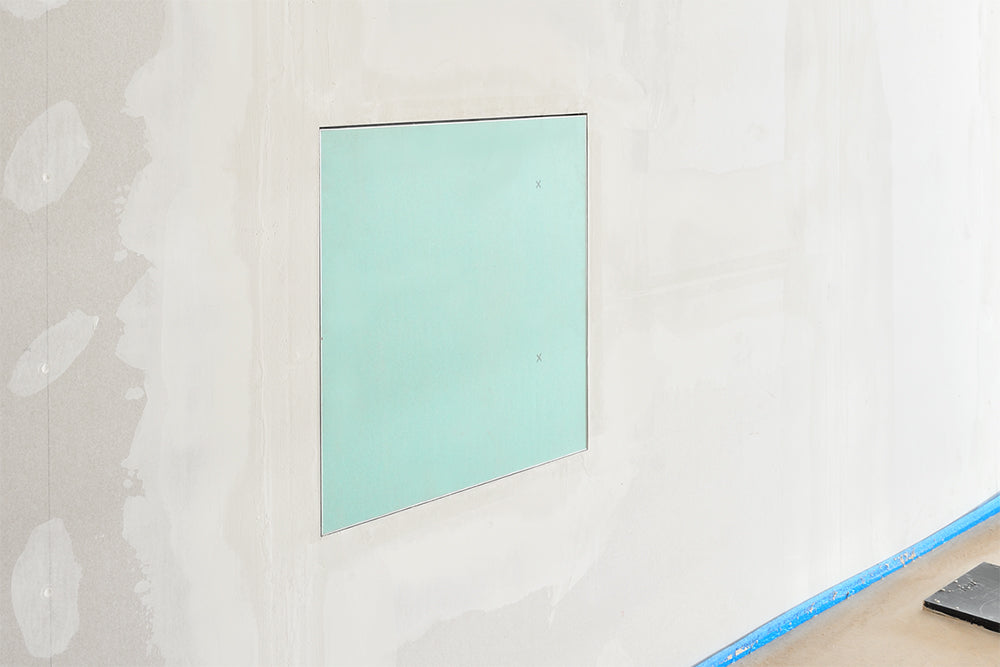

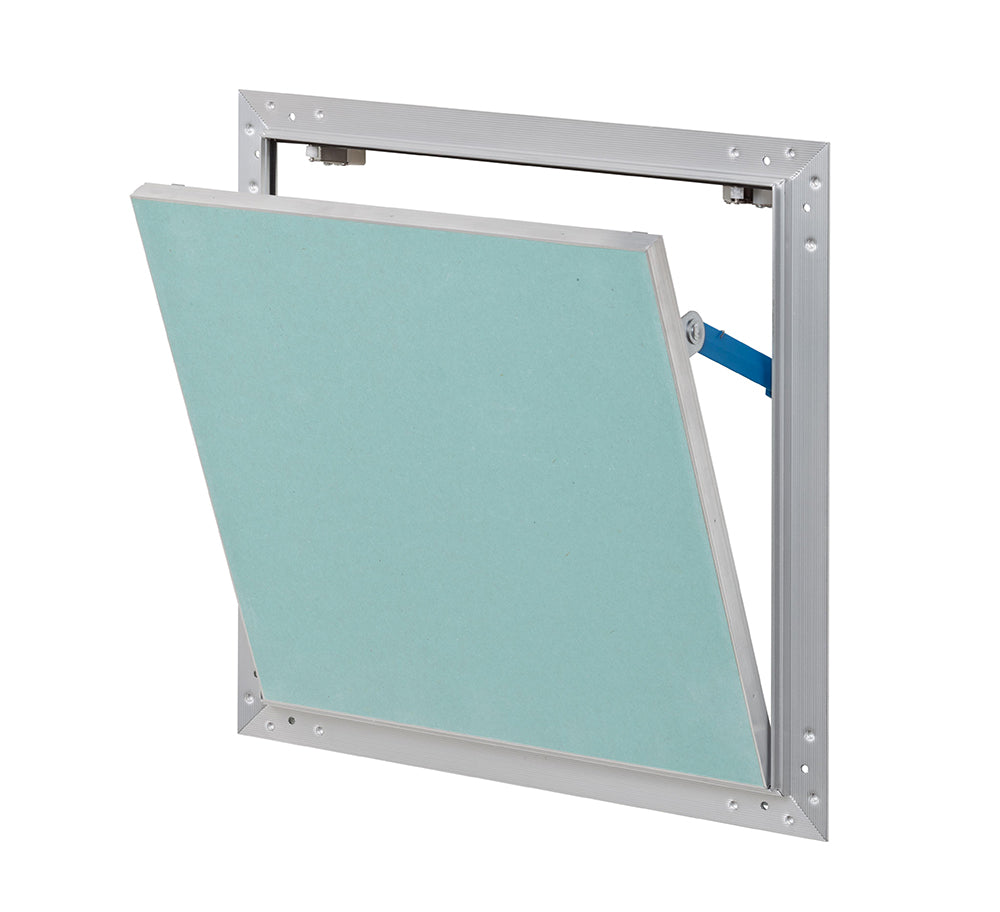

Die AluPlana Revisionsklappe ist spachtelfrei, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:

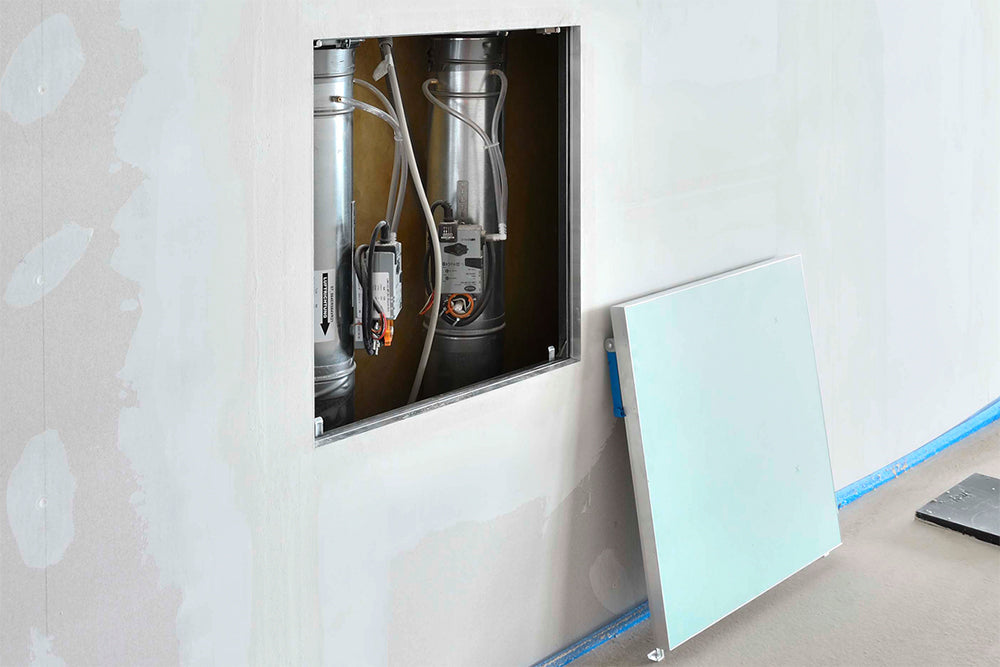

Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfberichte können bei uns angefordert werden.
Sonderanfertigungen auf Anfrage möglich.
Vorteile:
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich

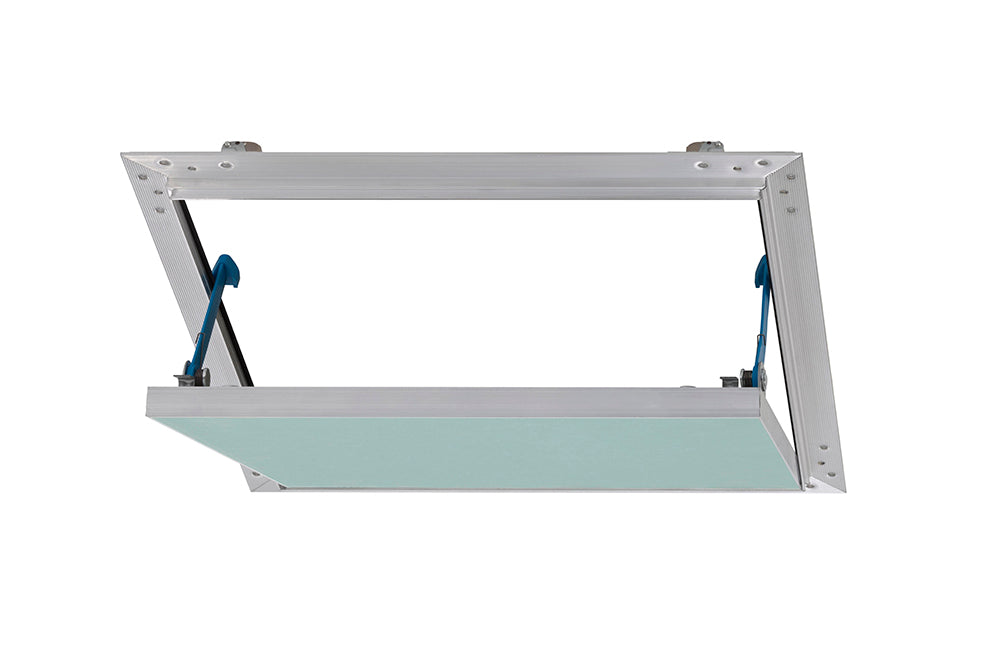

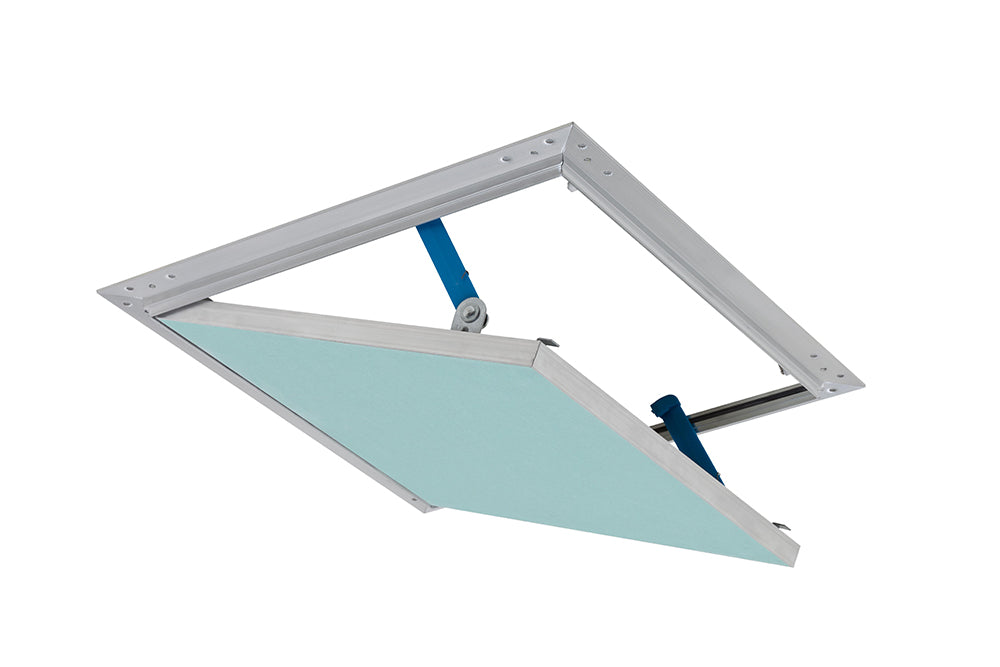

- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Schraubenkopffreie Gipskartoneinlage >> Qualitätsstufen Q1 und Q2 möglich gem. Merkblatt Nr. 2/April 2003 des Bundesverbands der Gips- und Gipsbauplattenindustrie e.V. >> GK-Einlage flächenbündig zum Rahmen des Klappendeckels

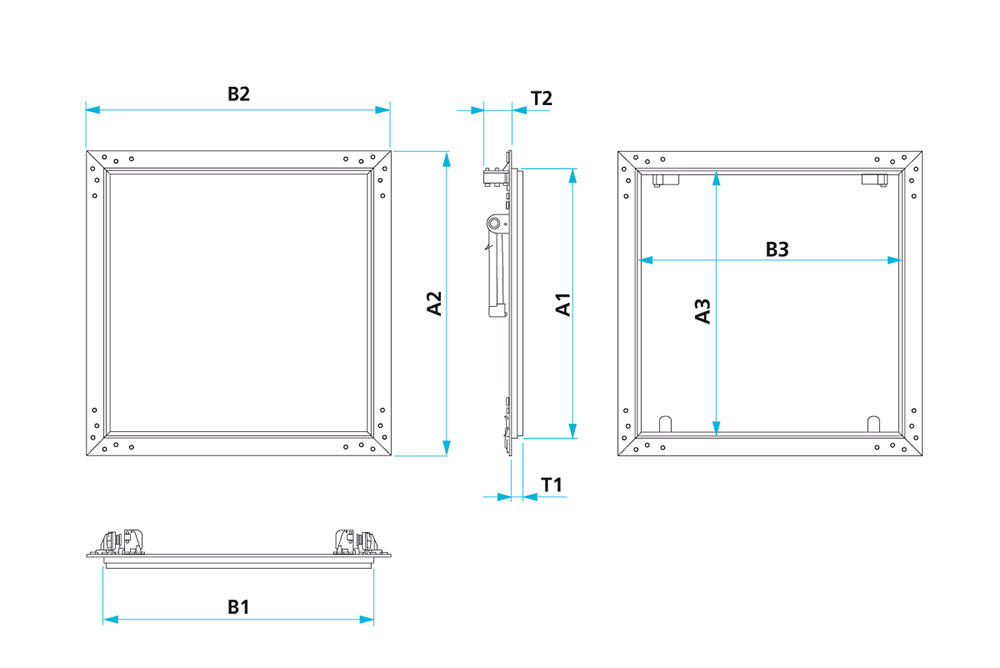

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm

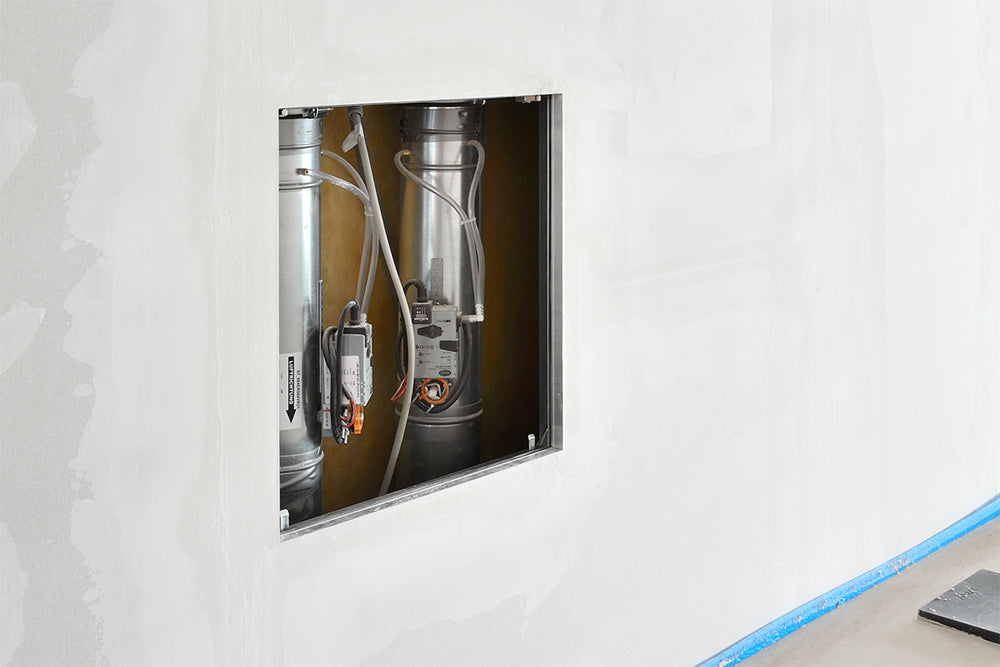

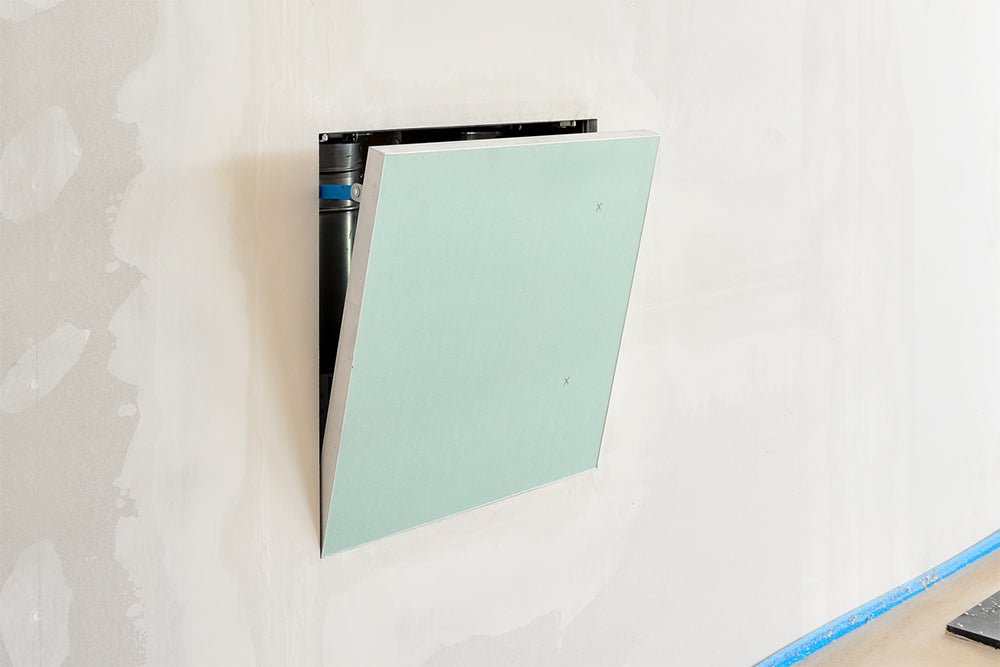

Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
|
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 13 / 31 | 0,8 | ||
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 13 / 31 | 1,4 | ||
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 13 / 31 | 2,2 | ||
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 13 / 31 | 3,2 | ||
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 13 / 31 | 4,4 | ||
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 25,5 / 31 | 1,2 | ||
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 25,5 / 31 |
2,3 | ||
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 25,5 / 31 | 3,7 |
||
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 25,5 / 31 | 5,5 | ||
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 25,5 / 31 | 7,7 | ||
