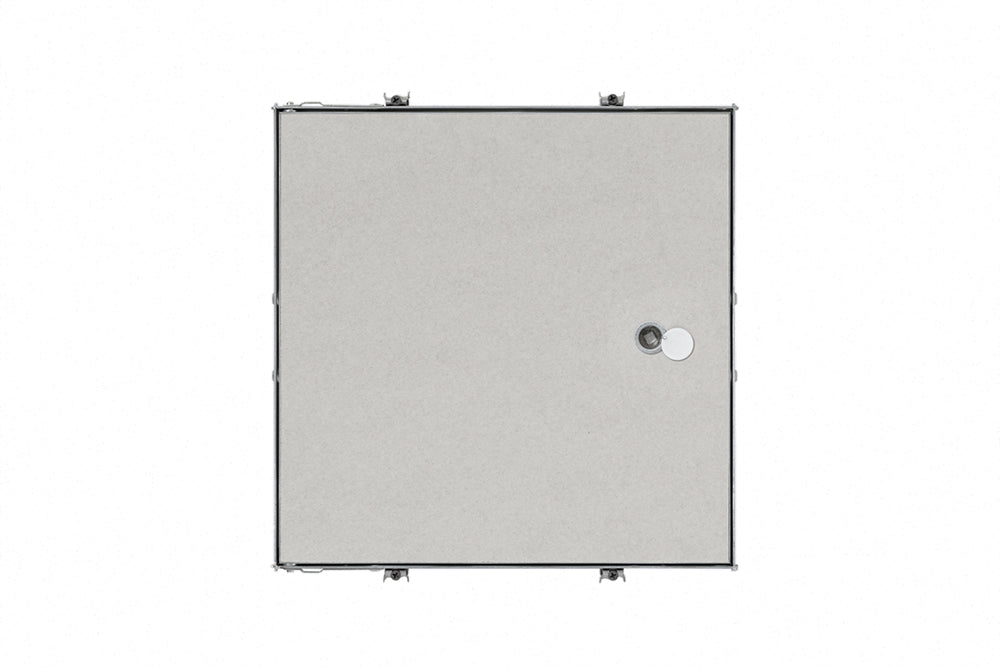

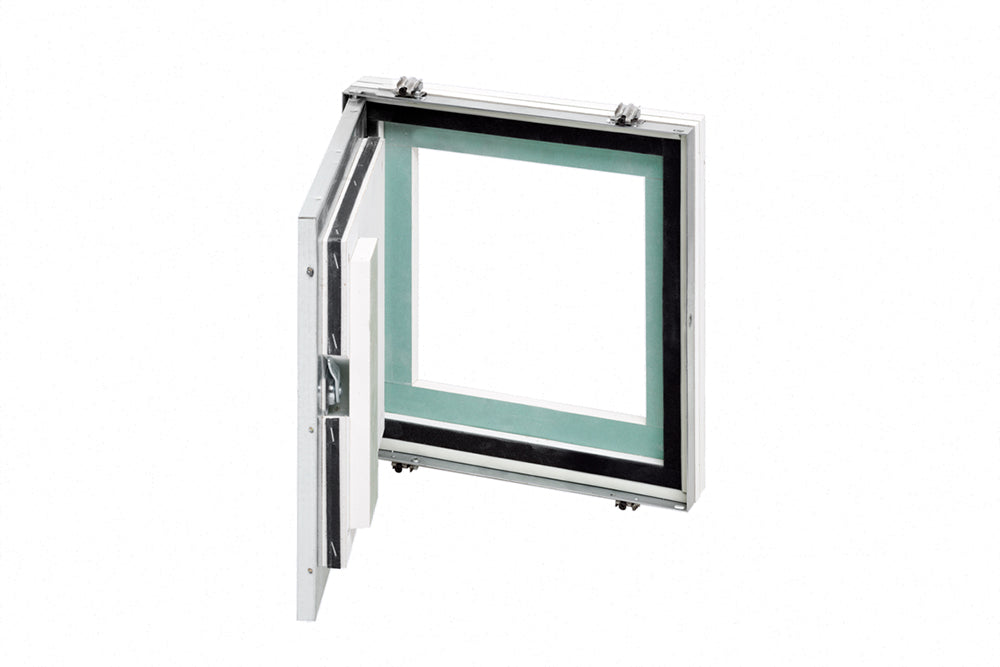

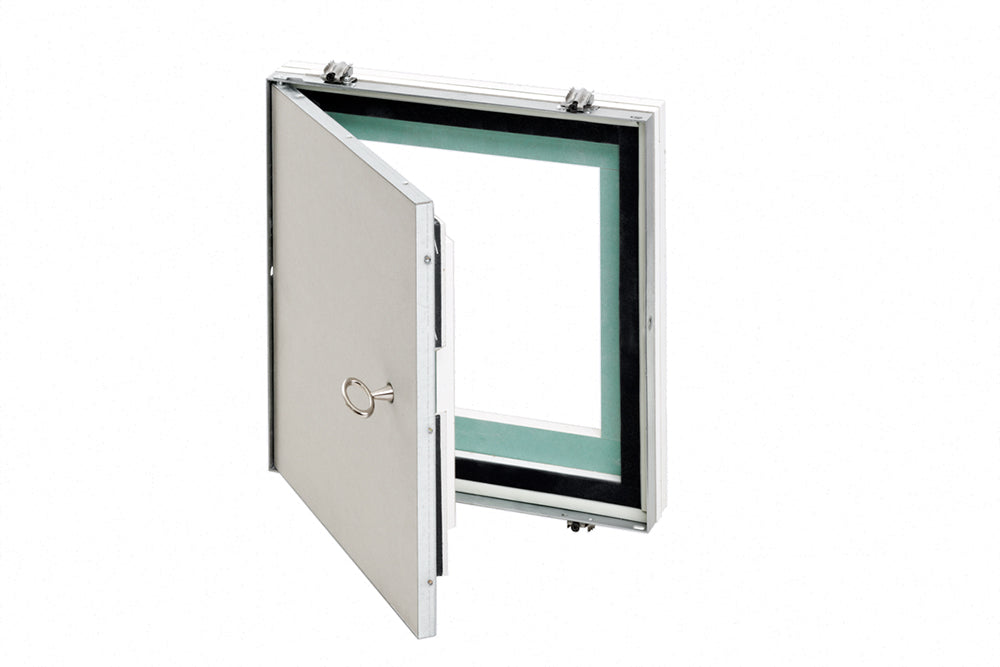

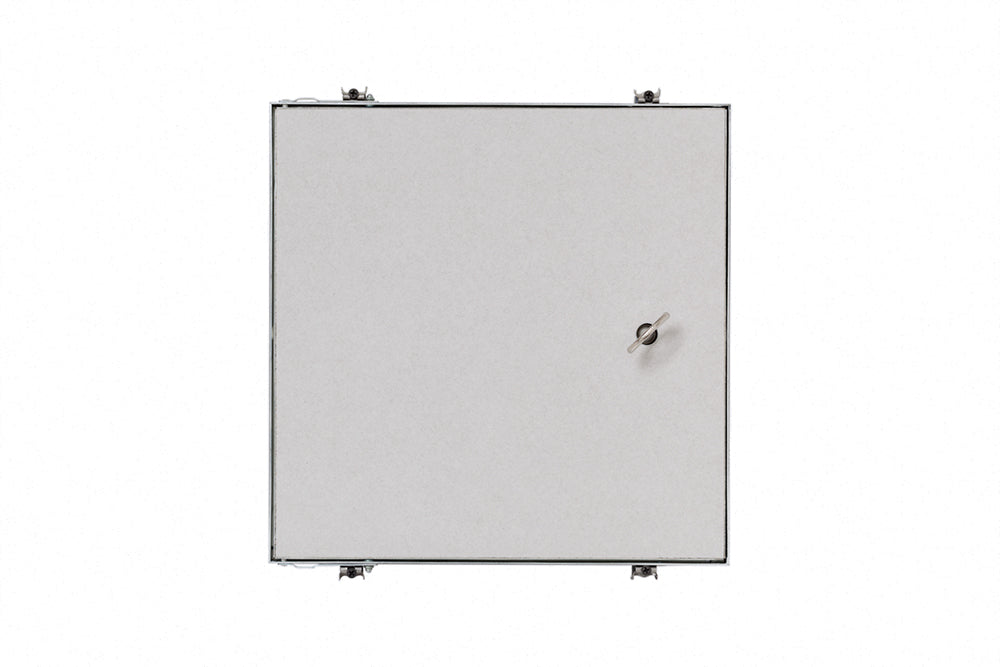

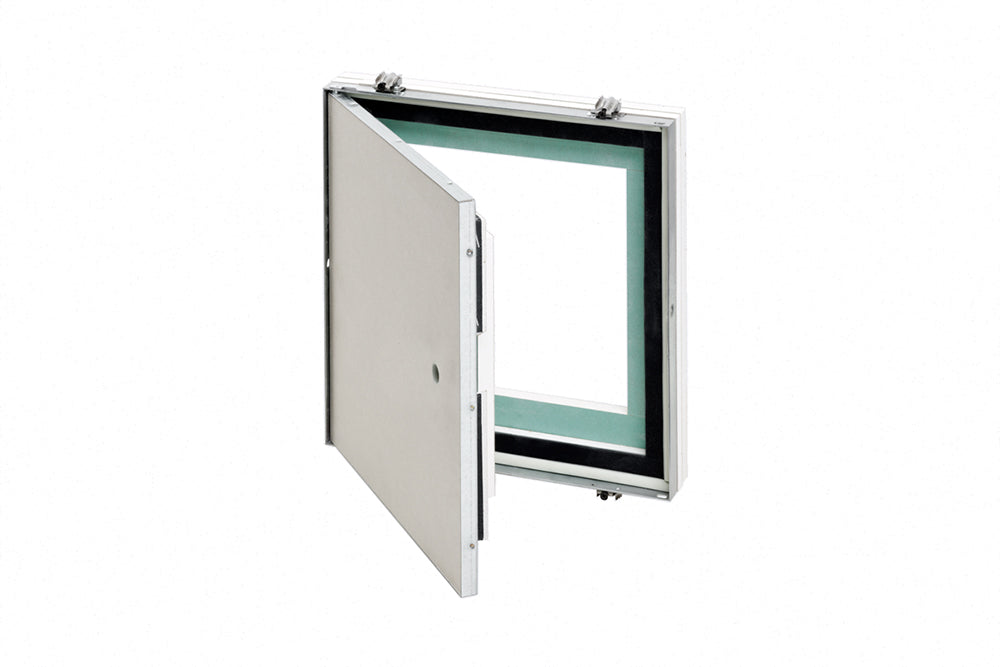

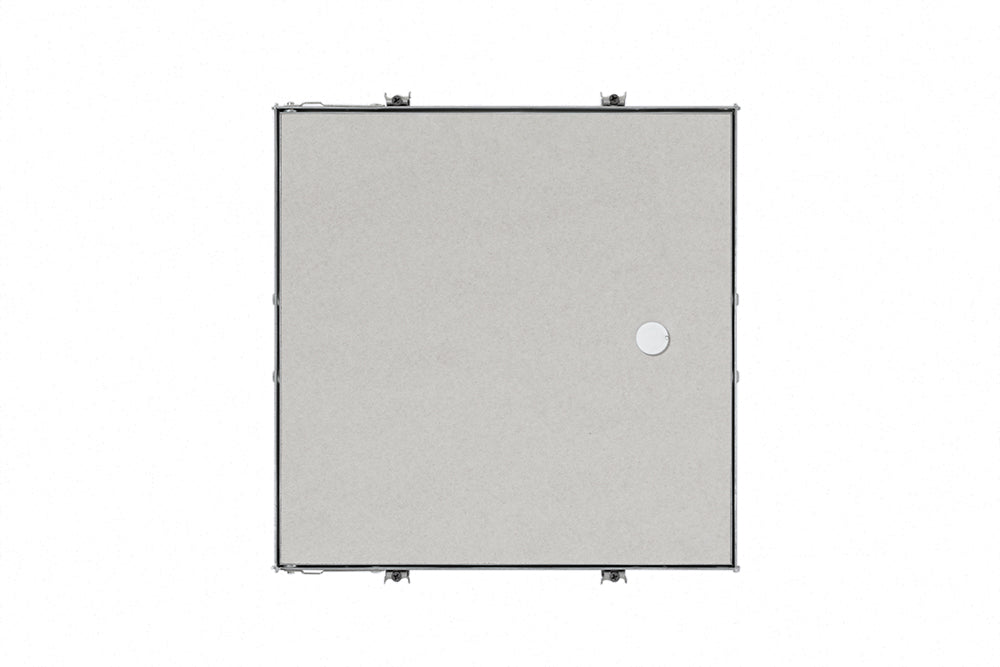

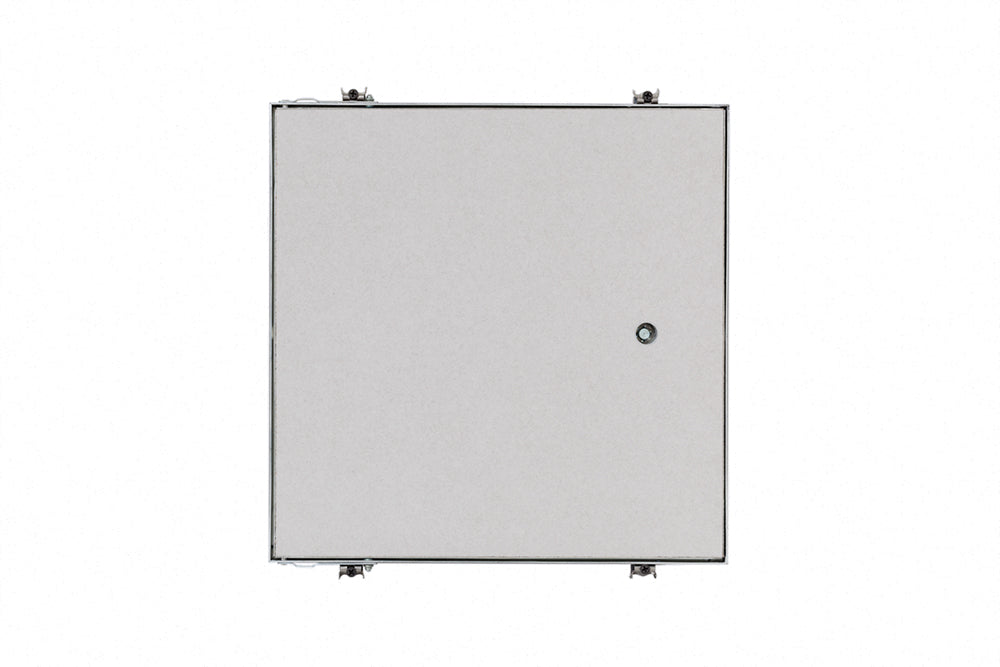

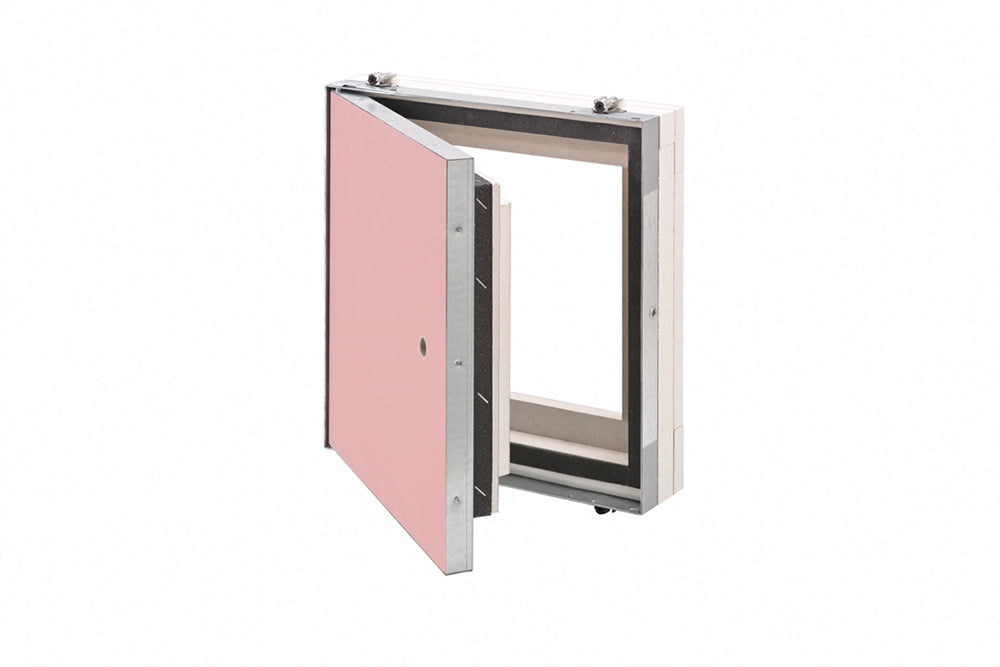

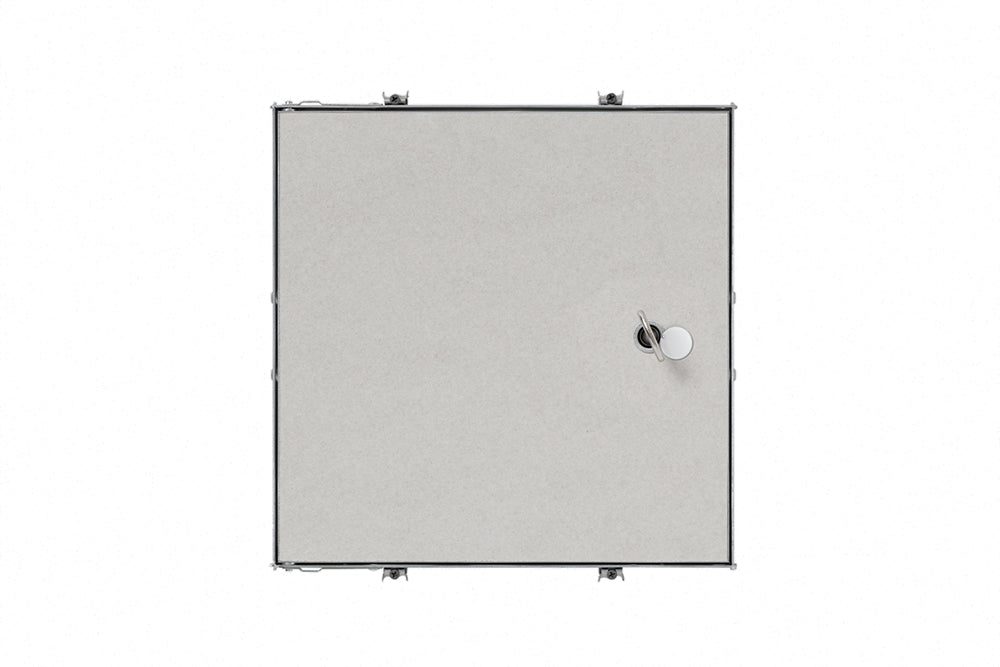

AluSpeed Safe I/EI30, I/EI90 Revisionstür - für Installationsschachtwand
Eigenschaften:
rauchdicht, für Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen / Massivwände / Gipsdielenwände mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage.

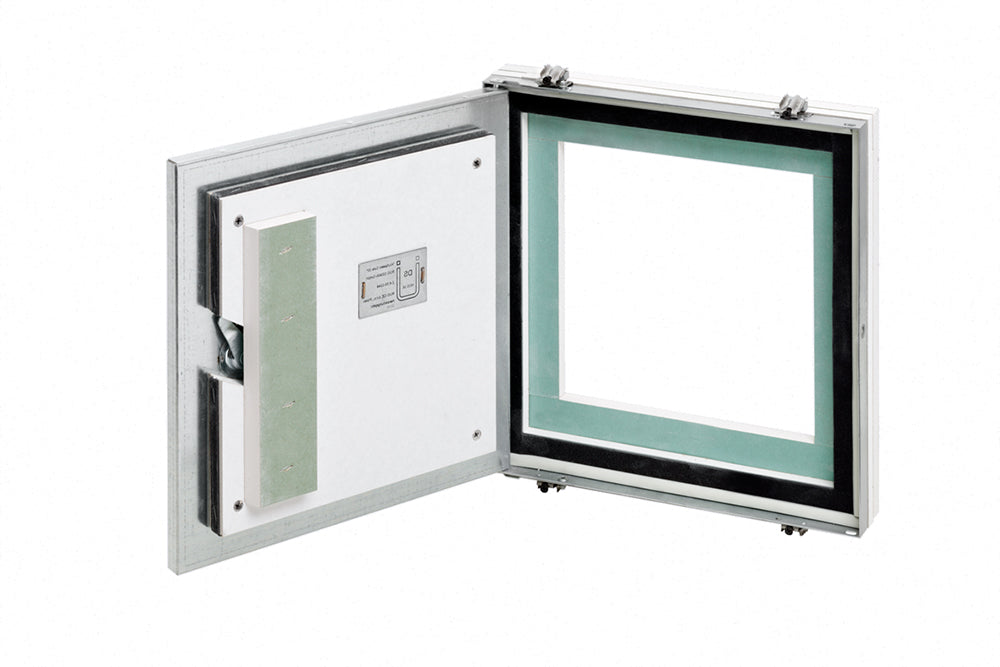

Das gemessene Schalldämm-Maß für I/EI30 beträgt 38,1 dB und für I/EI90 40,1 dB. Rahmenkonstruktion aus Stahl und DF/GKF-Leisten. Türblatt aus DF/GKF im Stahlrahmen mit Dämmschichtbildner. Im Lieferumfang ist ein passender Schlüssel (Artnr.: NM22-216) und eine Montageanleitung vorhanden.
Optionales Zubehör: Einbausatz für Massivwände (unter Art.-Nr. NM22-997, je nach Größe bitte auswählen). Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (im 50 mm Raster) unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Großer Einsatzbereich durch AbZ Zulassung
- Einfache Wandmontage durch aushängbares Türblatt
- Patentierte Montagekrallen ermöglichen einfache und schnelle Montage durch nur einen Monteur
- Zur nachträglichen Montage geeignet
- Montage direkt von der Raumseite möglich
- Geringe Einbautiefe
- Schraubenkopffreie Oberfläche
- Verschließbar mit Vierkantverschluss gem. DIN 4102-11

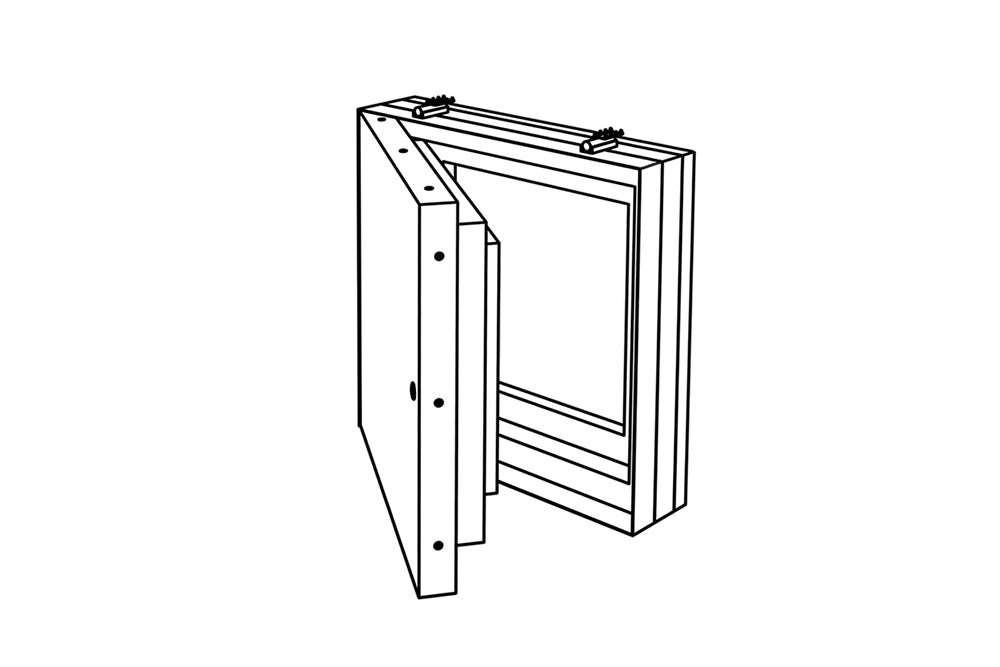

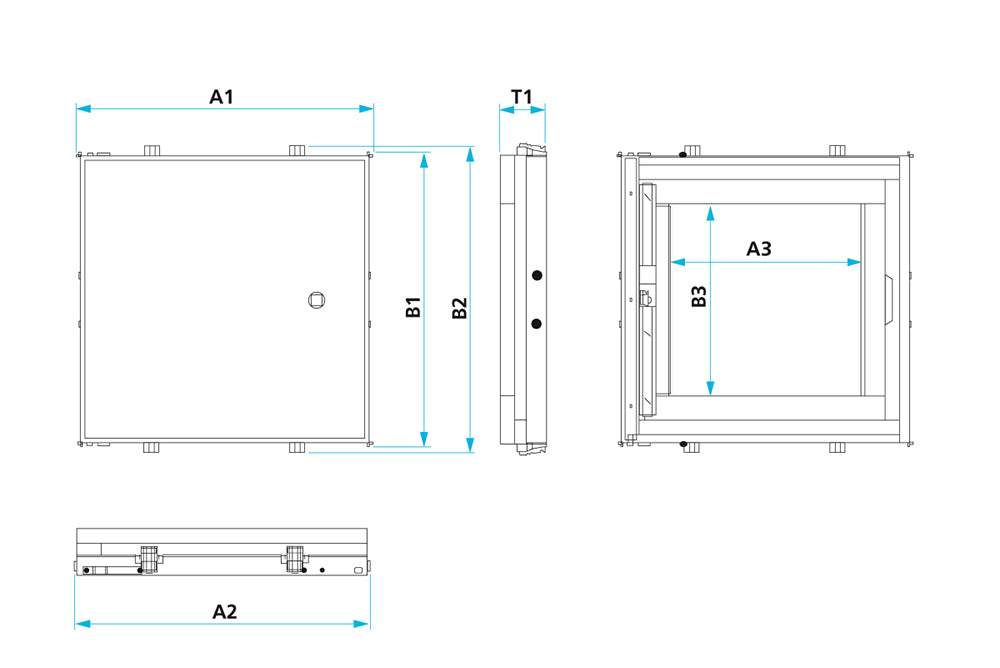

Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A2 +2 mm / B2 +2 mm
| Feuerwiderstandsklasse I/EI30 / 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (o < - > i) ab 2 x 12,5 mm Beplankung |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 | Gewicht (kg) | ||
| 300 x 300 | 304 x 304 | 304 x 322 | 197 x 199 | 48 | 4,9 | ||
| 400 x 400 | 404 x 404 | 404 x 422 | 297 x 299 | 48 | 7,6 | ||
| 500 x 500 | 504 x 504 | 504 x 522 | 397 x 399 | 48 | 11,4 | ||
| 600 x 600 | 604 x 604 | 604 x 622 | 497 x 499 | 48 | 15,7 | ||
| 600 x 800 | 604 x 804 | 604 x 822 | 497 x 699 | 48 | 19,9 | ||
| 600 x 1000 | 604 x 1004 | 604 x 1022 | 497 x 899 | 48 | 25,2 | ||
| Feuerwiderstandsklasse I/EI30 / 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (o < - > i) ab 2 x 20 mm Beplankung |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 | Gewicht (kg) | ||
| 300 x 300 | 304 x 304 | 304 x 322 | 197 x 199 | 68 | 7,6 | ||
| 400 x 400 | 404 x 404 | 404 x 422 | 297 x 299 | 68 | 12,3 | ||
| 500 x 500 | 504 x 504 | 504 x 522 | 397 x 399 | 68 | 18 | ||
| 600 x 600 | 604 x 604 | 604 x 622 | 497 x 499 | 68 | 24,6 | ||
| 600 x 800 | 604 x 804 | 604 x 822 | 497 x 699 | 68 | 31,8 | ||
| 600 x 1000 | 604 x 1004 | 604 x 1022 | 497 x 899 | 68 | 38,5 | ||
| 600 x 1200 | 604 x 1204 | 604 x 1222 | 497 x 1099 | 68 | 42,2 | ||
Download Ü-Zertifikat AluSpeed Safe 30
Download Ü-Zertifikat AluSpeed Safe 90
