AluRapid Safe I/EI30, I/EI90 Revisionstür - für Installationsschachtwand mit AbZ

Angebotspreis€150,90 EUR

inkl. 19% MwSt. zzgl. Versandkosten

Größe:300 x 300 mm
Ausführung:I/EI 30 - 2 x 12,5 mm
Menge:

Wir sind gerne für Sie da!

Sie haben Fragen zu unseren Produkten und Dienstleistungen? Dann melden Sie sich gerne bei uns und hinterlassen uns im untenstehenden Nachrichtenfeld eine Mitteilung. Wir werden uns schnellstmöglich bei Ihnen melden. Vielen Dank!

Eigenschaften:

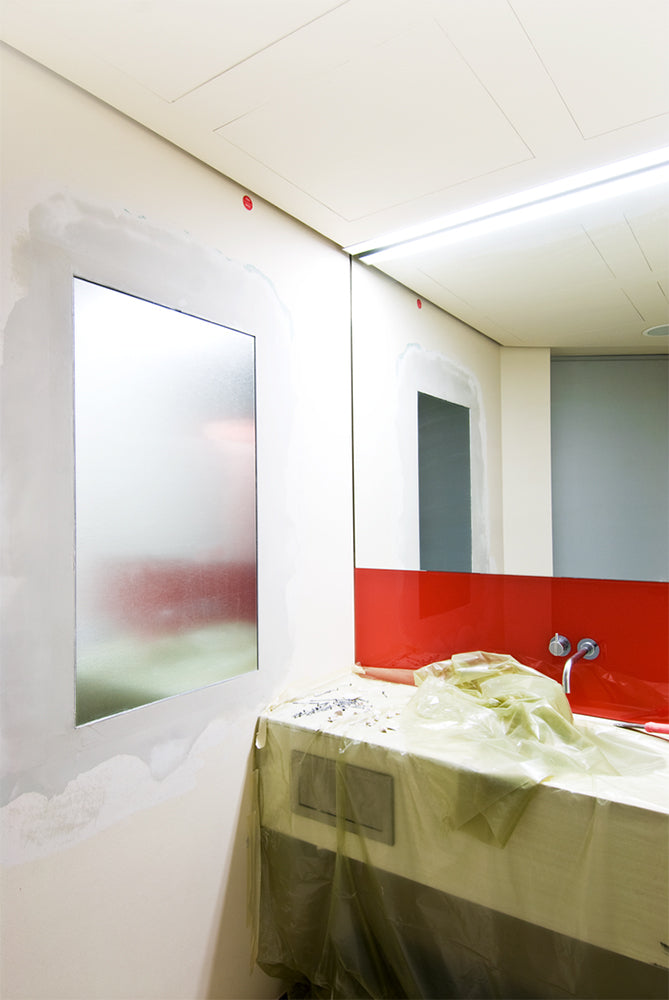

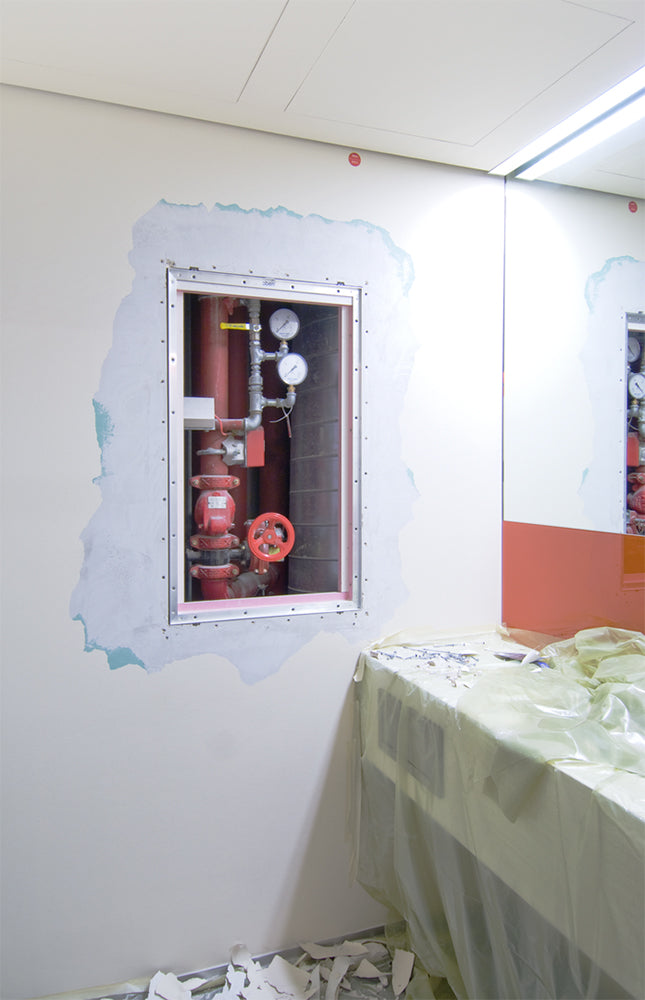

für Montage in Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen / Gipsdielenwände sowie in tragende und nichttragende Massivwände.

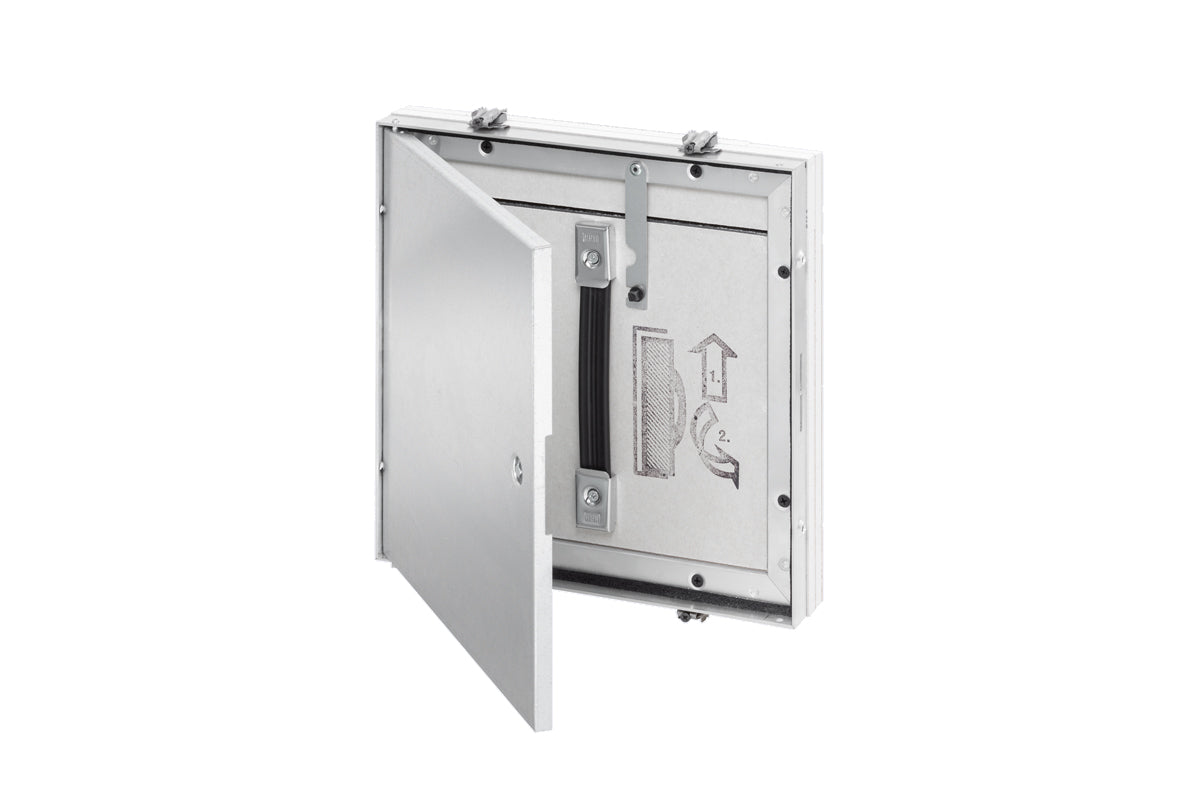

I/EI30 und I/EI90 geprüft nach DIN 4102-2, DIN 4102-11, DIN 4102-4, auch nach DIN EN 1364-1 und DIN EN 1363-1. Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß für I/EI30 beträgt 30,1 dB und für I/EI90 30,8 dB. DF / GKF-Konstruktion mit Alu-Strangprofil Eloxalqualität. Brandschott aus DF / GKF-Platten mit Dämmschichtbildner. Abschließbare Metalltür mit Vierkantschloss aus verzinktem Stahlblech und umlaufender EPDM-Dichtung. Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen I/EI30, I/EI90 auch in rauchdichter Ausführung, als AluRapid Safe Plus 30 oder als AluRapid Safe Plus 90 auf Anfrage (im 10 mm Raster) erhältlich. Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

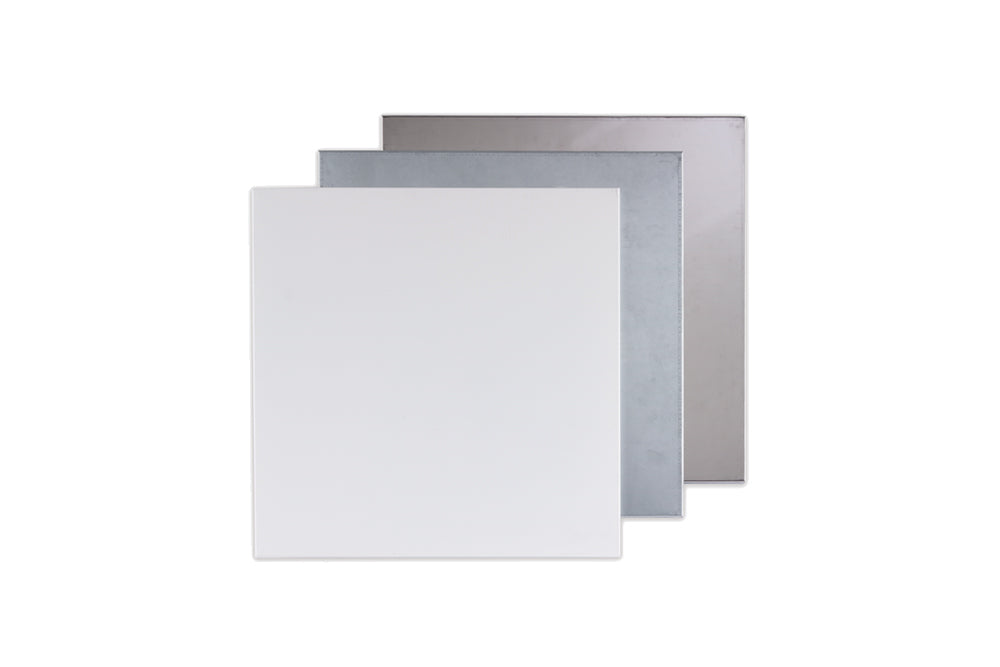

Varianten Frontplatte: Standard verzinkt und weiß als Sonderanfertigung

Vorteile:

- Großer Einsatzbereich durch AbZ Zulassung

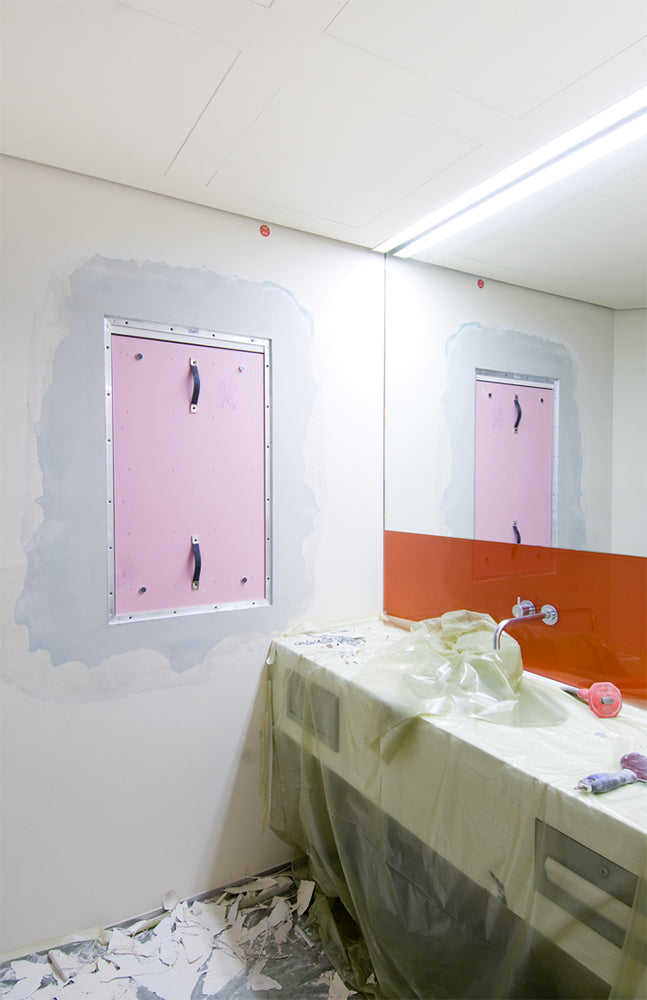

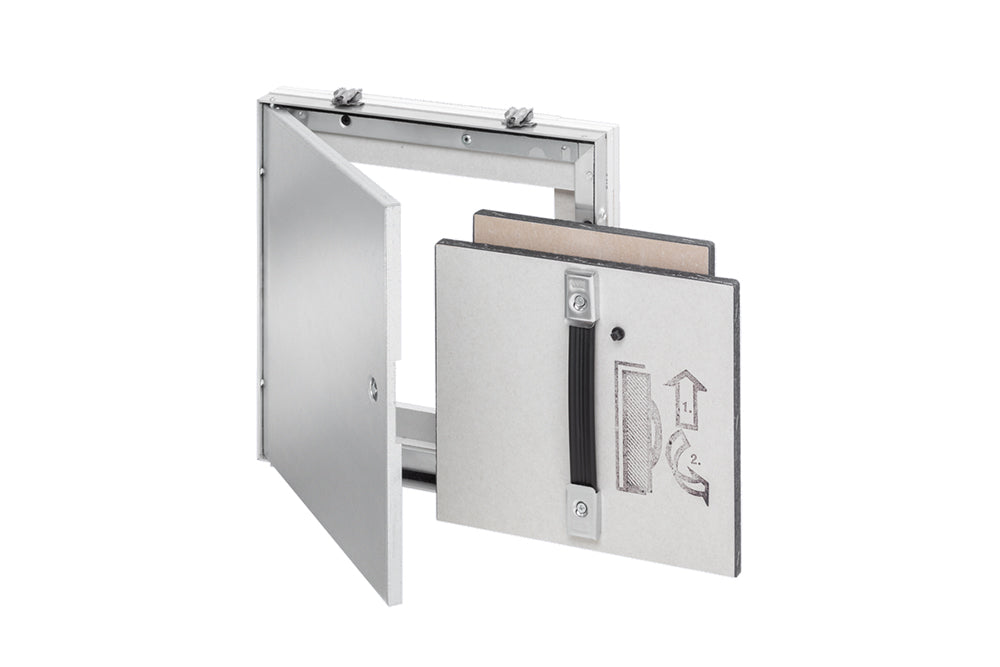

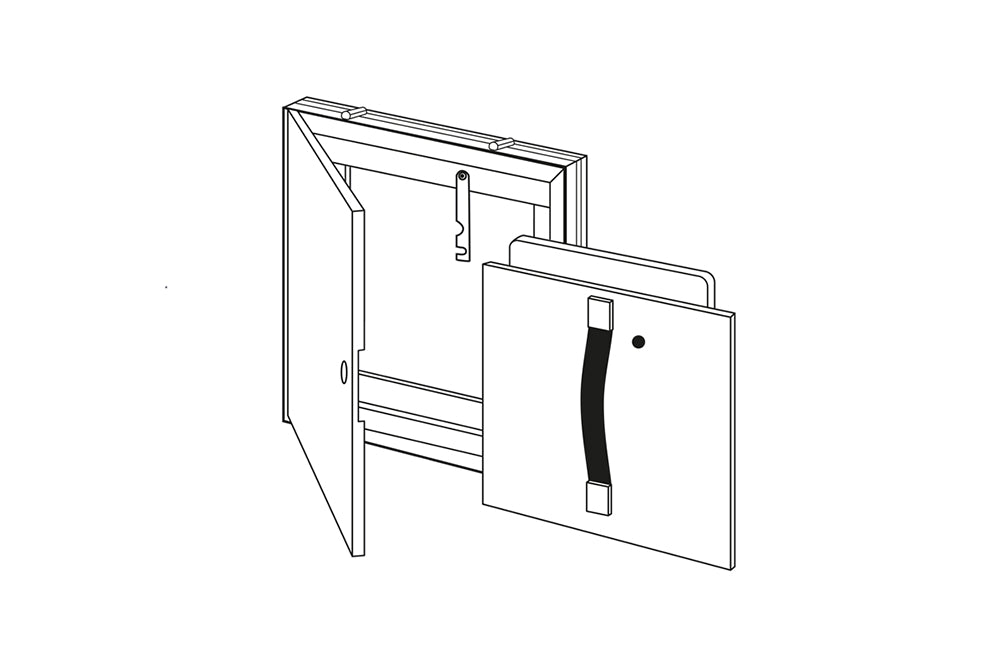

- Selbstverriegelndes Brandschott mit Griff zur leichten Bedienung
- Patentierte Montagekrallen ermöglichen einfache und schnelle Montage durch nur einen Monteur
- Flächenbündige Metalltür mit Vierkantverschluss, links oder rechts einbaubar
- Montage direkt von der Raumseite möglich
- Geringe Einbautiefe
- Keine Befestigung an der Unterkonstruktion notwendig

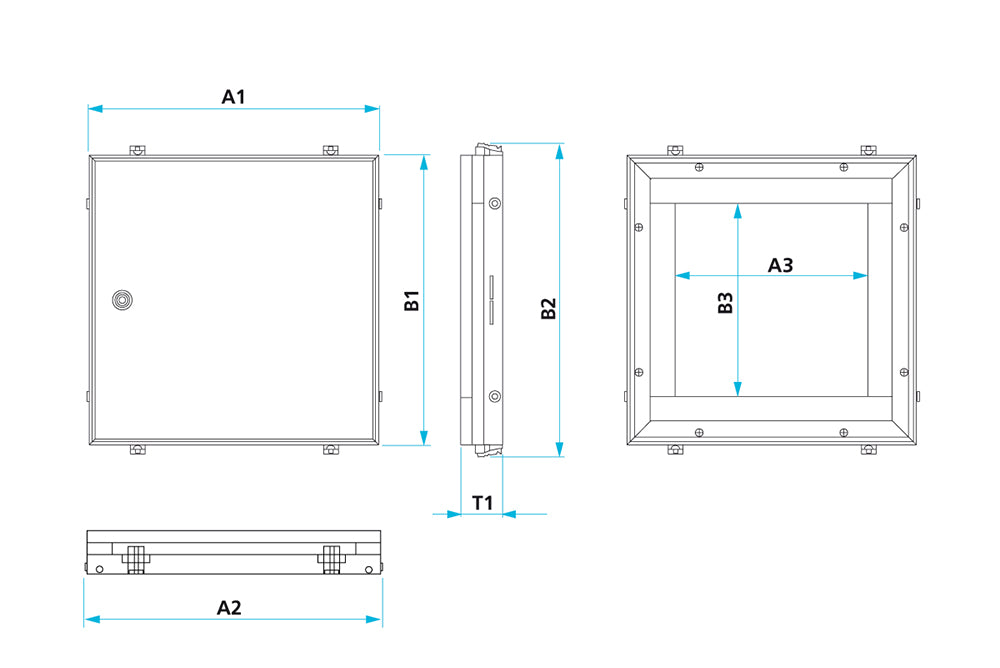

Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A2 +2 mm / B2 +2 mm

Feuerwiderstandsklasse I/EI30 Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (o < - i)
ab 2 x 12,5 mm Beplankung
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe T1 Gewicht (kg)
300 x 300 300 x 300 304 x 322 200 x 200 44 3,2
400 x 400 400 x 400 404 x 422 300 x 300 44 5,3
500 x 500 500 x 500 504 x 522 400 x 400 44 8,1
600 x 600 600 x 600 604 x 622 500 x 500 44 11,4
600 x 800 600 x 800 604 x 822 500 x 700 44 15
600 x 1000 600 x 1000 604 x 1022 500 x 900 44 18,7



Feuerwiderstandsklasse I/EI90 Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (o < - i)
ab 2 x 20 mm Beplankung

Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe T1 Gewicht (kg)
300 x 300 300 x 300 304 x 322 200 x 200 69 5
400 x 400 400 x 400 404 x 422 300 x 300 69 8,6
500 x 500 500 x 500 504 x 522 400 x 400 69 13,3
600 x 600 600 x 600 604 x 622 500 x 500 69 19
600 x 800 600 x 800 604 x 822 500 x 700 69 25,1
600 x 1000 600 x 1000 604 x 1022 500 x 900 69 31,2
600 x 1200 600 x 1200 604 x 1222 500 x 1000 69 37,3



Download Montageanleitung

Download Ü-Zertifikat AluRapid Safe 30 / Safe Plus 30

Download Ü-Zertifikat AluRapid Safe 90 / Safe Plus 90
