AluRapid I/EI90 Revisionstür - für Installationsschachtwand
Eigenschaften:

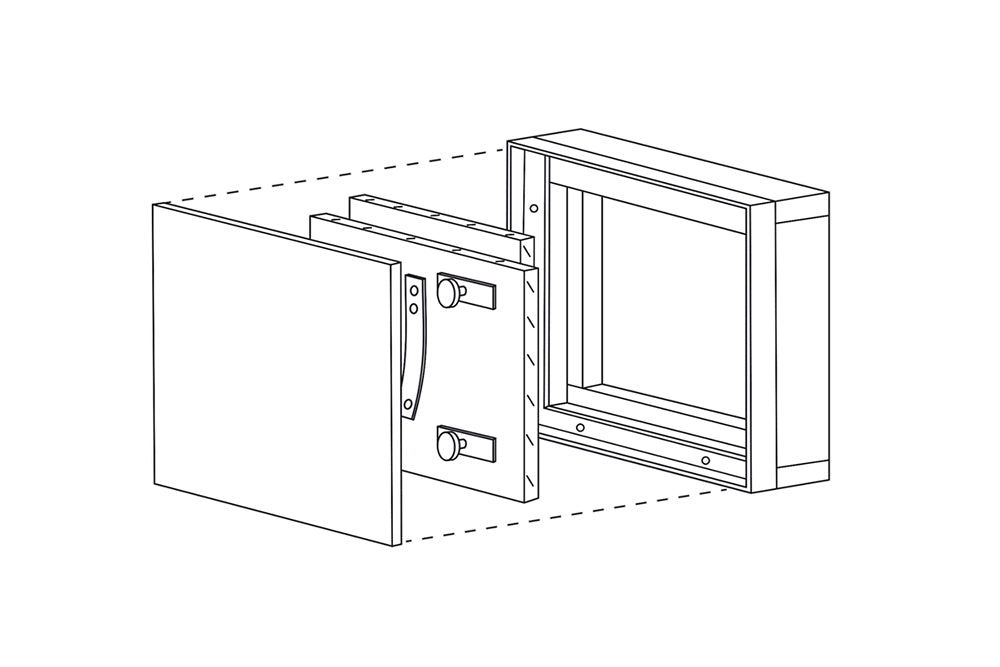

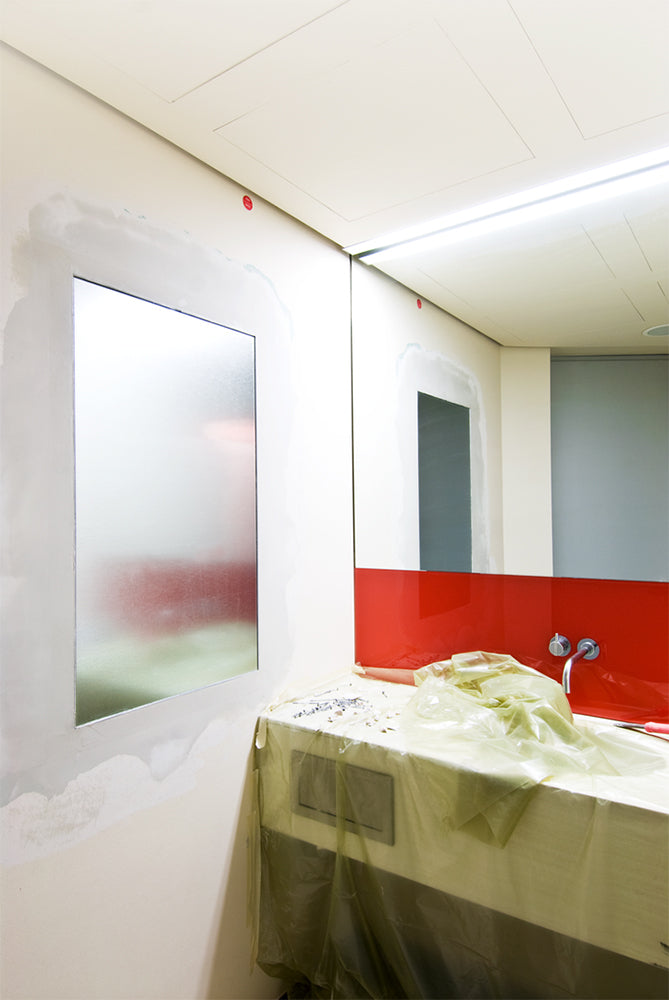

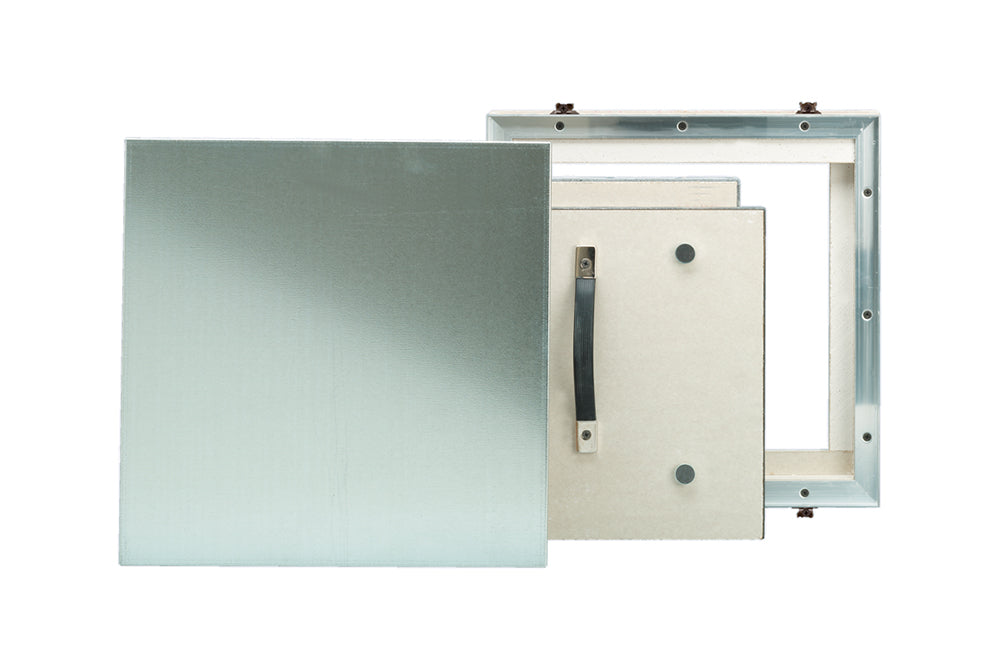

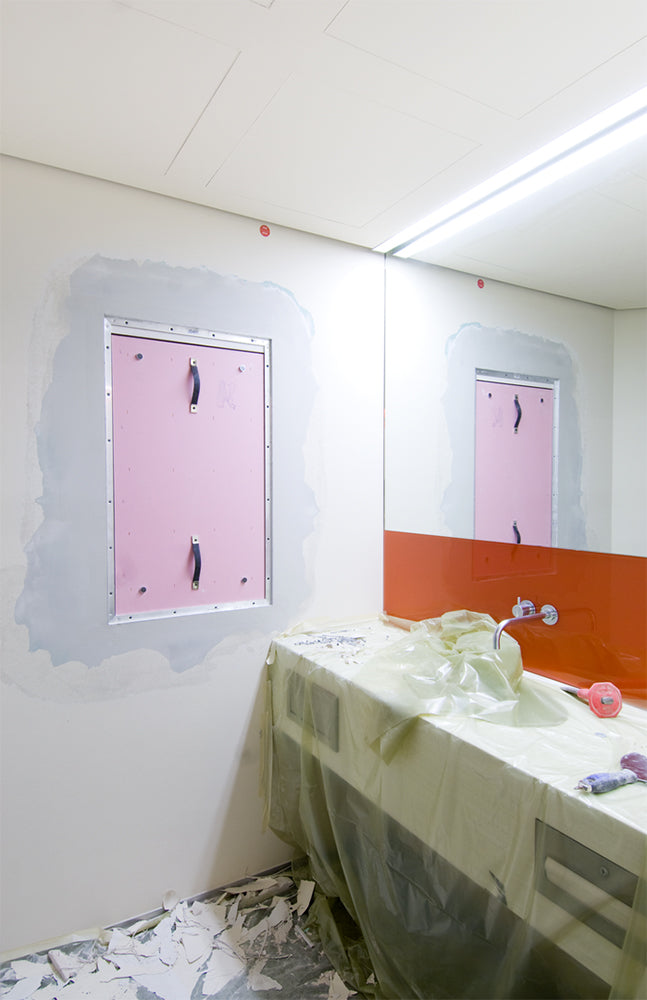

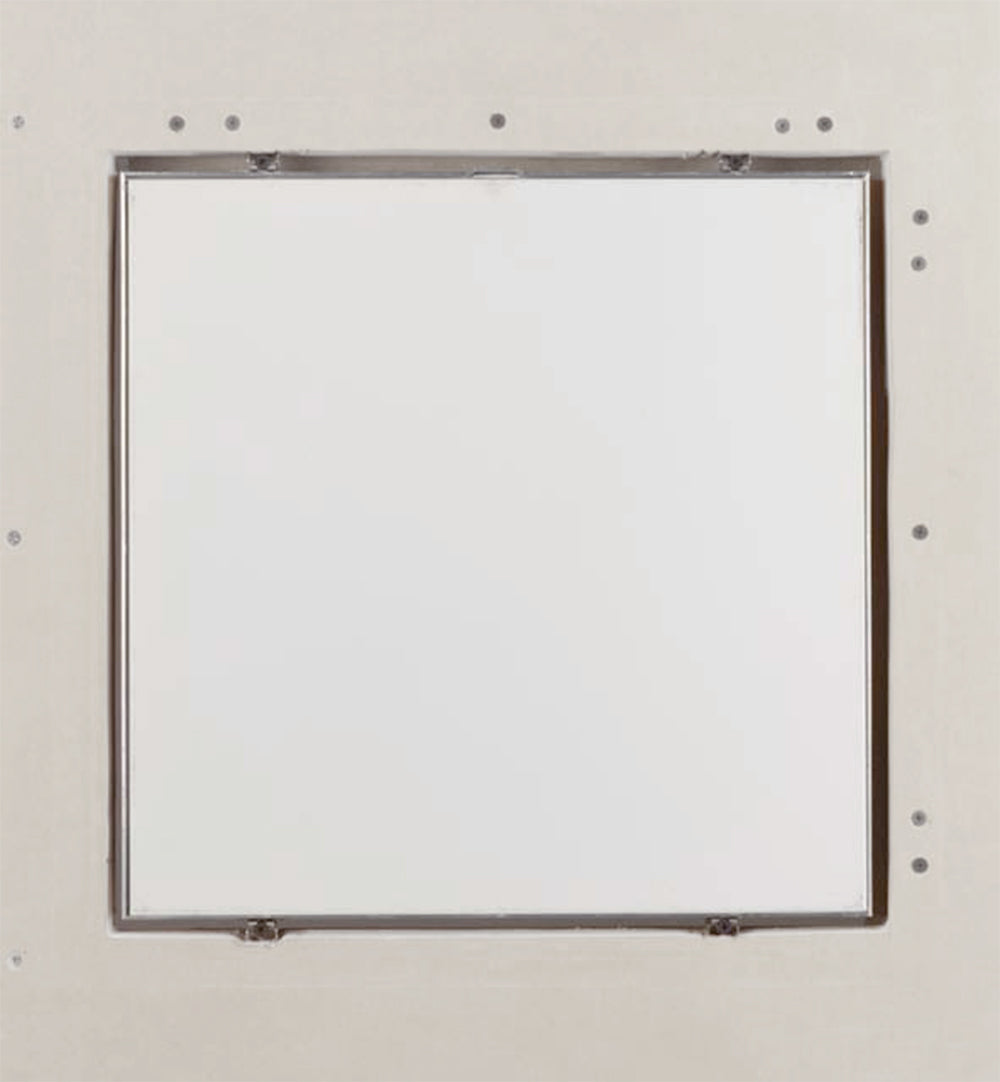

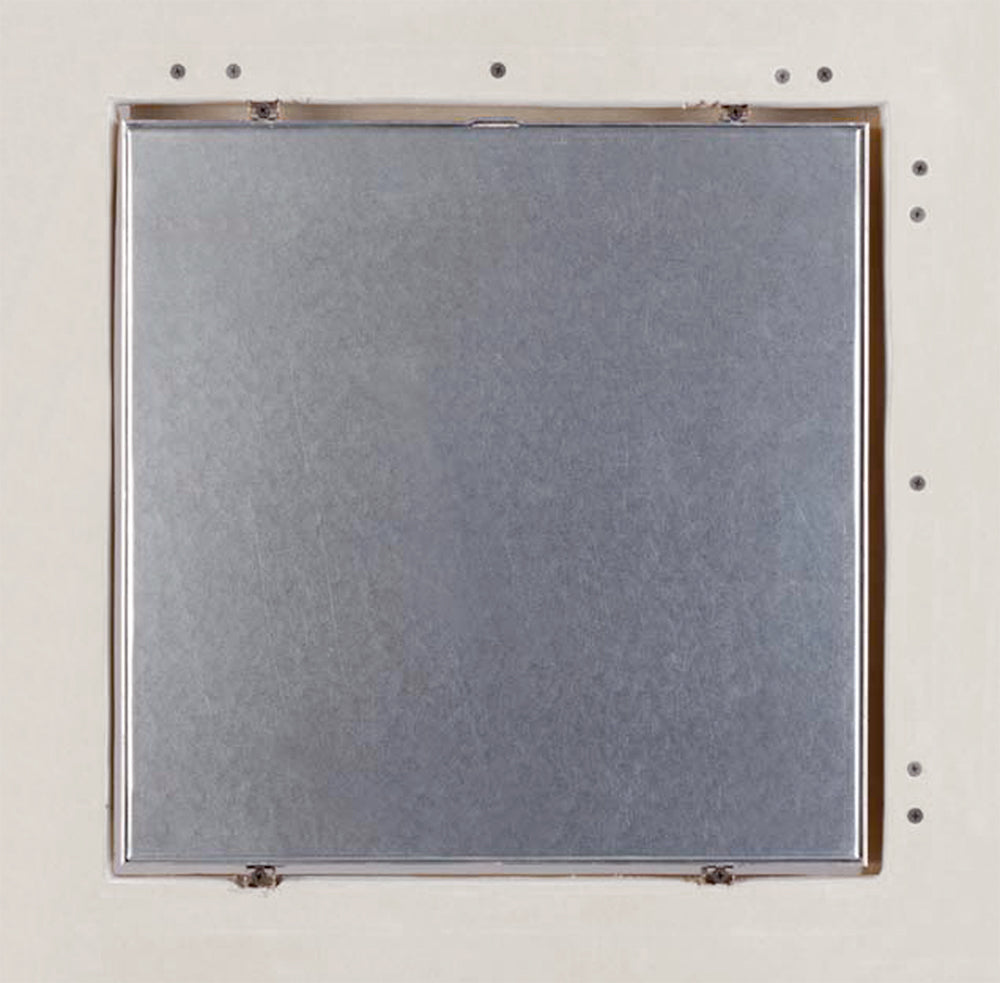

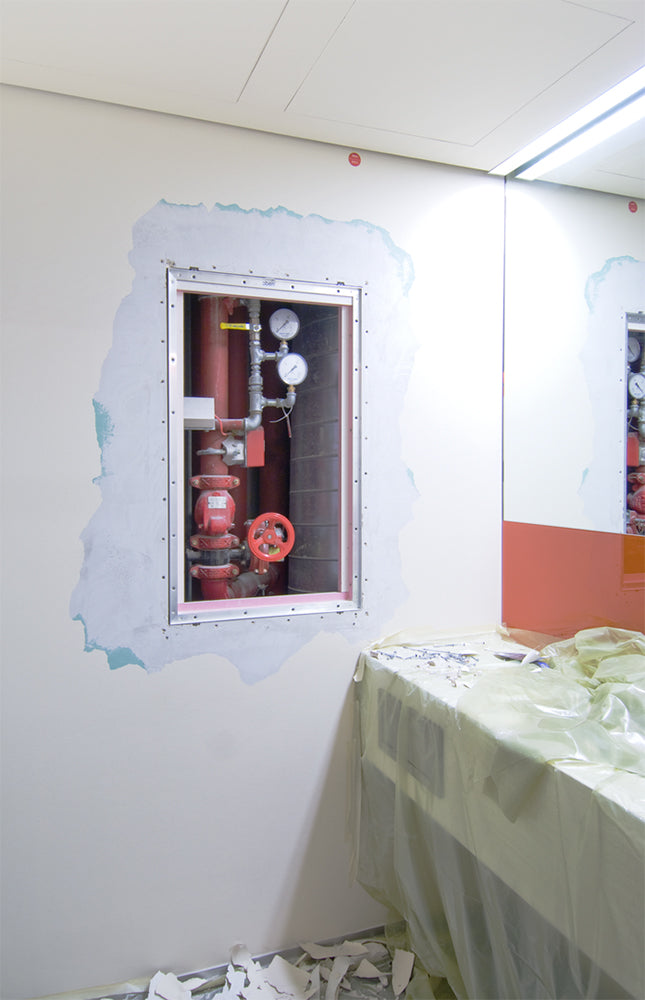

für Montage in Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen. GKF-Konstruktion mit Alu-Strangprofil Eloxalqualität. Brandschott aus DF / GKF-Platten mit Dämmschichtbildner und höhenverstellbaren Magnethaltern für Frontplatte. Universelle Frontplatte aus verzinktem Stahlblech. Frontplatte geeignet für 9,5 mm GK-Platte oder Fliesen (bauseitig). Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (im 10 mm Raster).

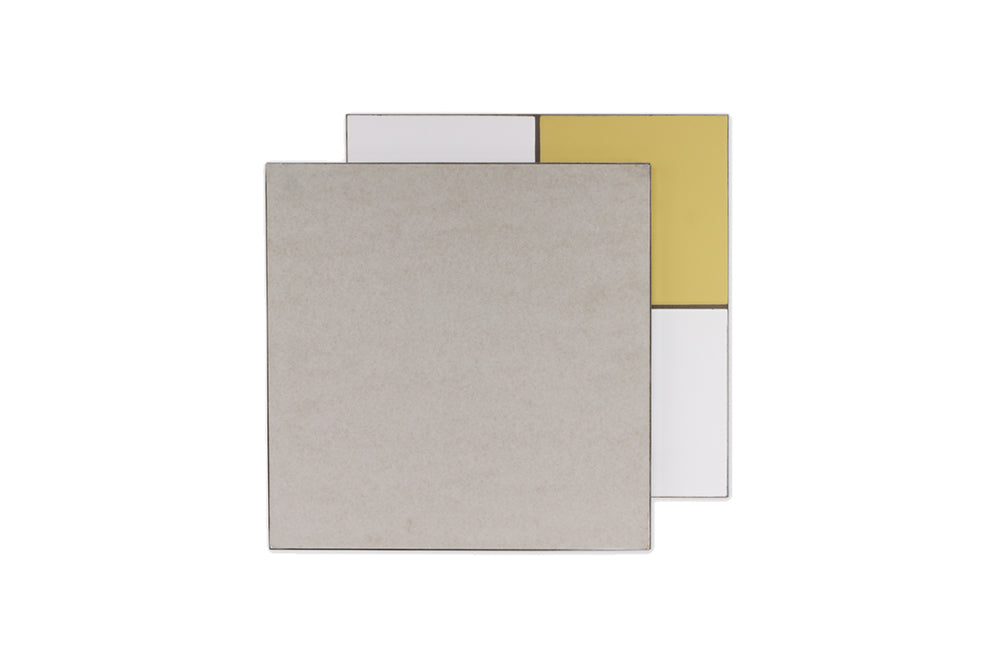

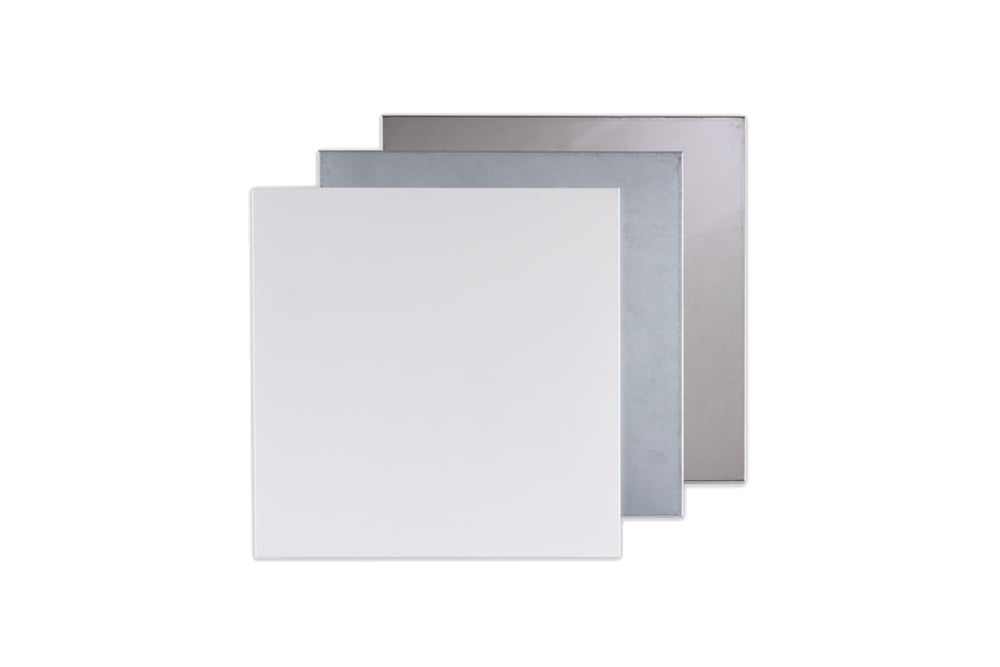

Varianten Frontplatte: Standard verzinkt, weiß und Edelstahl als Sonderanfertigung möglich.
Vorteile:
- 1 Klappe, 5 Sichtflächenvarianten

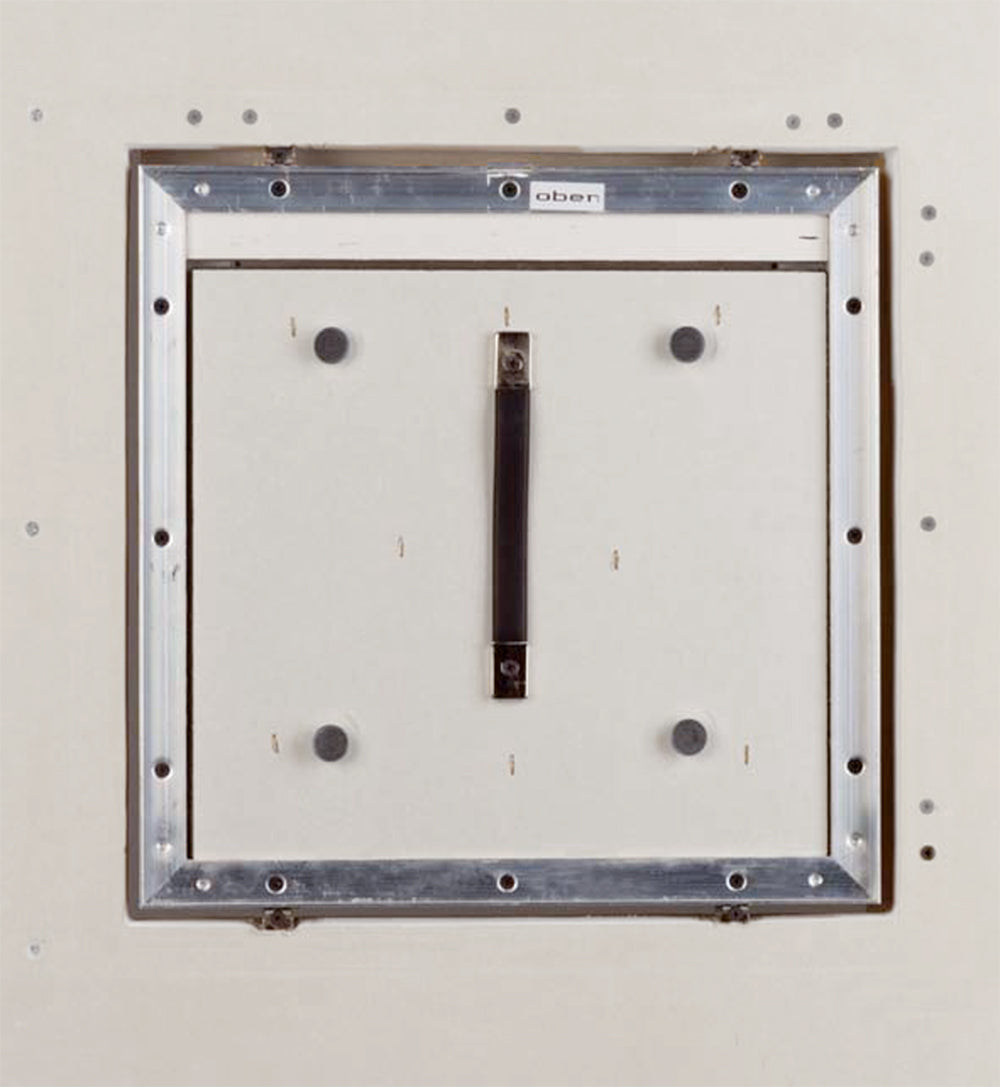

- Selbstverriegelndes Brandschott mit Griff zur leichten Bedienung
- Patentierte Montagekrallen ermöglichen einfache und schnelle Montage durch nur einen Monteur
- Montage direkt von der Raumseite möglich
- Geringe Einbautiefe
- Kann nachträglich eingebaut werden

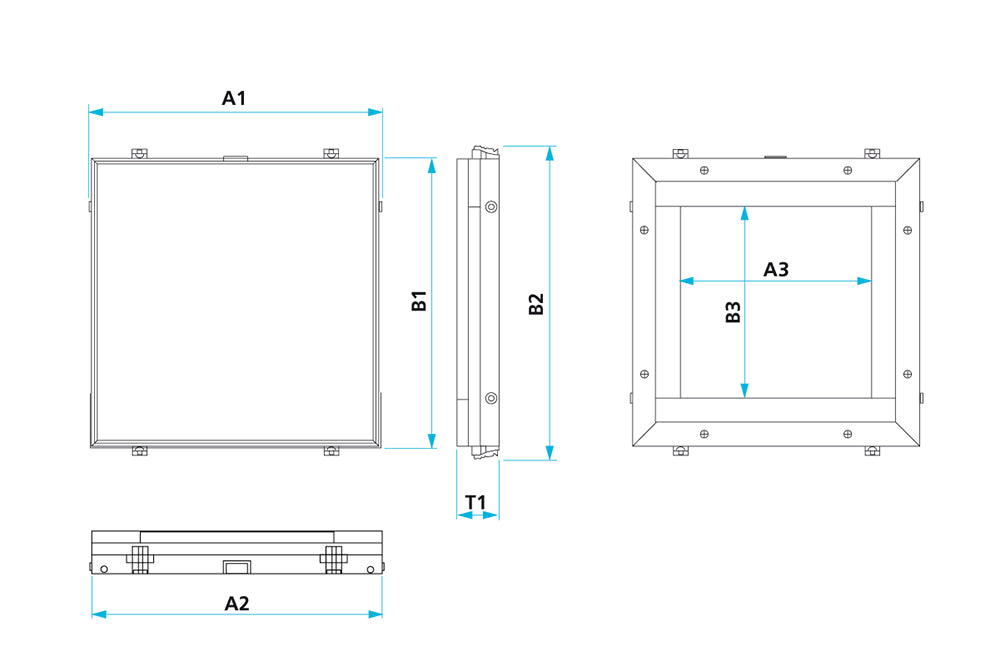

Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A2 +2 mm / B2 +2 mm
| Feuerwiderstandsklasse I/EI90 Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (o < - i) ab 2 x 20 mm Beplankung | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 | Gewicht (kg) | ||
| 300 x 300 | 300 x 300 | 304 x 322 | 200 x 200 | 69 | 6,6 | ||
| 400 x 400 | 400 x 400 | 404 x 422 | 300 x 300 | 69 | 10,9 | ||
| 500 x 500 | 500 x 500 | 504 x 522 | 400 x 400 | 69 | 15,9 | ||
| 600 x 600 | 600 x 600 | 604 x 622 | 500 x 500 | 69 | 22,2 | ||
| 600 x 800 | 600 x 800 | 604 x 822 | 500 x 700 | 69 | 28,5 | ||
| 600 x 1000 | 600 x 1000 | 604 x 1022 | 500 x 900 | 69 | 33,2 | ||
