AluQuattro Revisionsklappe - schlagregen-, rauch-, luft- und staubdicht
Größe:
Größe
Ausführung:
Ausführung
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Alu und Gipskartoneinlage
Einsatzbereich
Nassräume, Rein- oder OP-Räume
Einbau
Wand, Decke
Verschluss
Schnappverschluss (auf Anfrage andere Verschlüsse möglich)
Oberfläche
Gipskartoneinlage
Sondermaße
Sonderanfertigungen von 300 x 300 mm bis 600 x 800 mm im 50 mm Raster erhältlich
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.
Anwendungsbereiche:

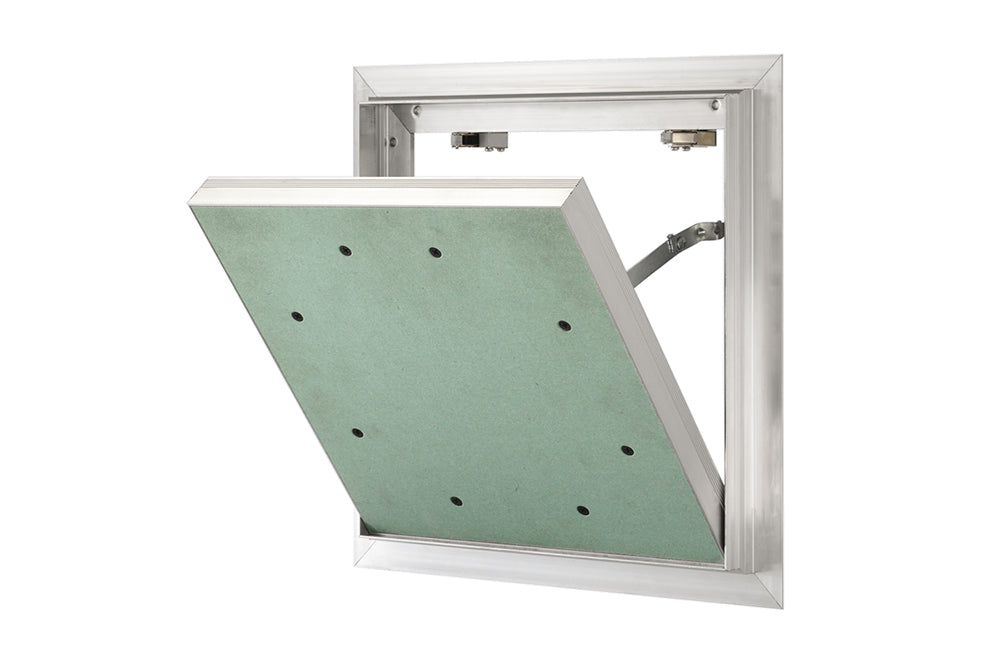

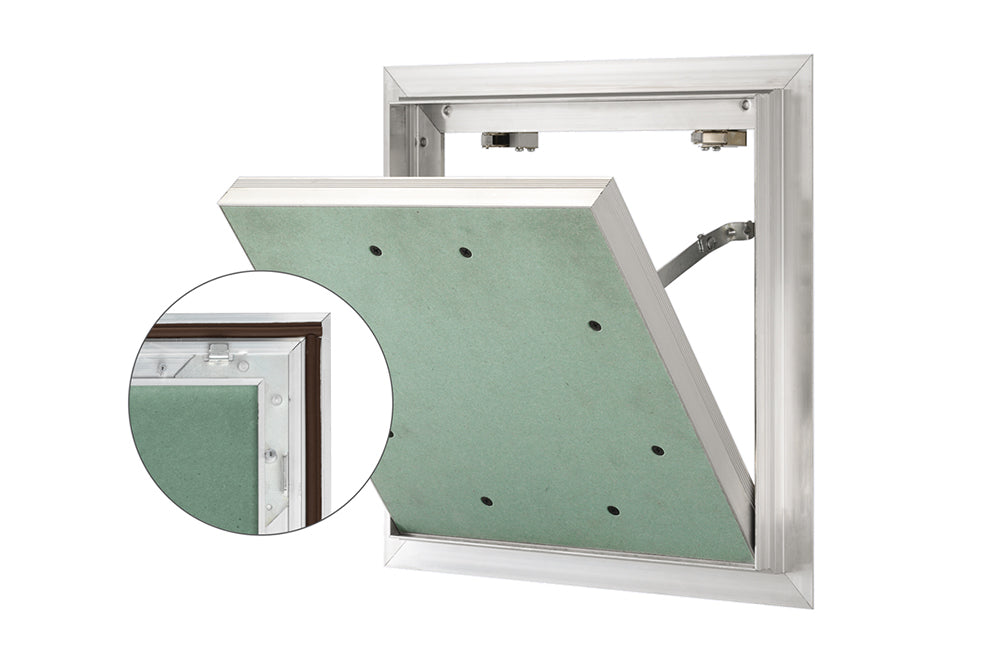

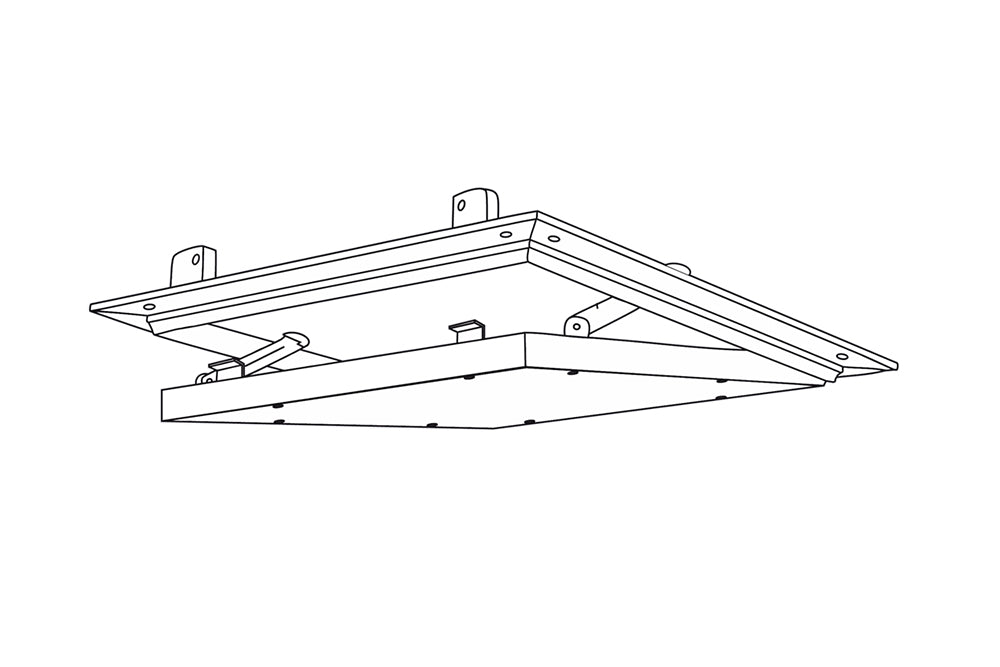

Die AluQuattro ist eine Revisionsklappe mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage, ist feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und Fangarmen und für Decken- und Wandmontage geeignet.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen und Klappendeckel (mit EPDM-Hohlkammerdichtung) aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfunterlagen zur Luftdichtigkeit oder Schalldämmwerten können bei uns angefordert werden.
Sonderanfertigungen von 300 x 300 mm bis 600 x 800 mm im 50 mm Raster erhältlich.
Vorteile:
- Ideal für Räume, in denen die Zu- oder Abluft über den Deckenhohlraum geführt wird - Dicht bis 600 Pa Luftdruck (= Windgeschwindigkeit von ca. 100 km/h)
- Besonders geeignet für Nassräume und Rein- oder OP-Räume, in denen ein besonderes Luftmanagement (Über-/ Unterdruck) gefordert ist

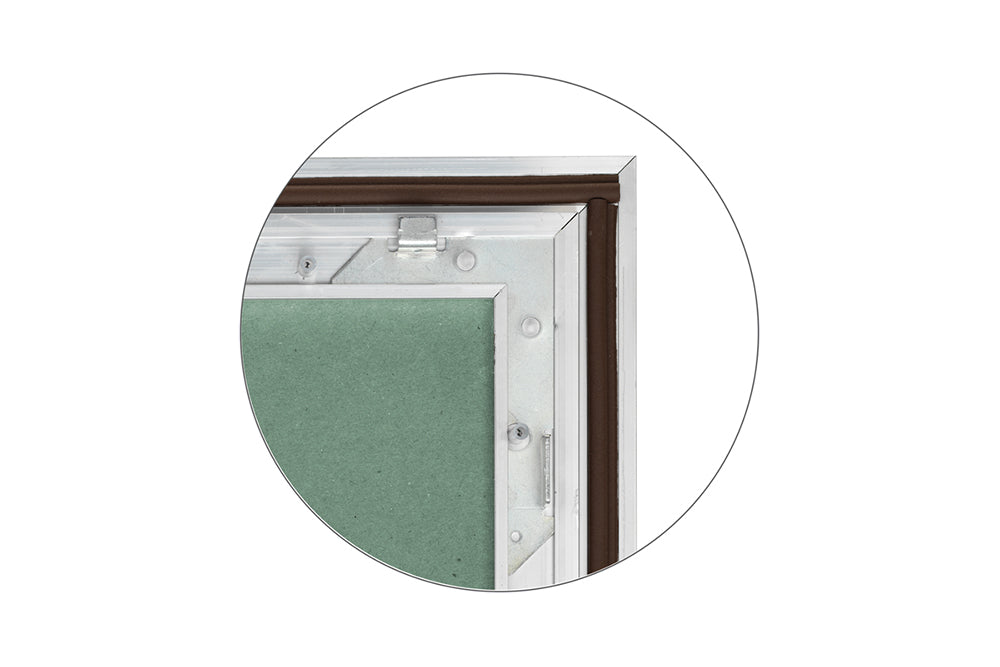

- Besonders hohe Dichtigkeit durch Hohlkammerdichtung
- Verhindert das Austreten von kaltem Rauch und schützt so vor Vergiftungsgefahr
- Als Sonderanfertigung auch mit zementgebundenen Gipsplatten lieferbar
Sicherheit:
Geprüft auf Schlagregendichtheit in Anlehnung an EN 1027 und EN 12208. Geprüft auf Rauchdichtigkeit nach DIN EN 1634-3. Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207. Prüfergebnisse in der besten Klassifizierungsstufe (Fensterklasse 4). Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-3. Das gemessene Schalldämm-Maß beträgt 34,8 dB (2 x 12,5 mm) und 30,5 dB (1 x 12,5 mm).
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.

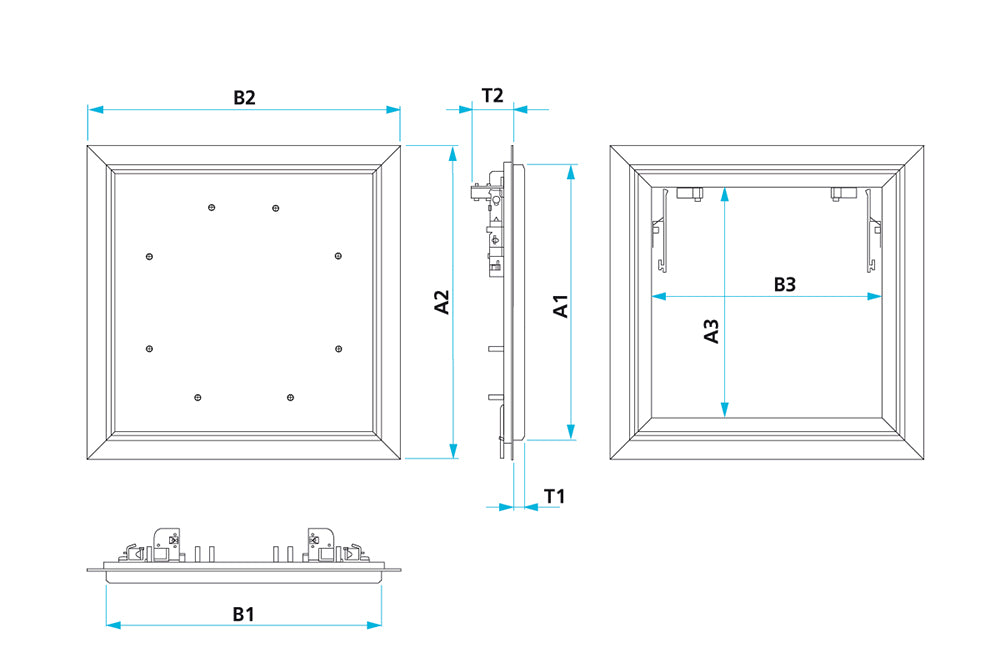

Durchreichmaß: A3 -12 mm / B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
|
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 300 x 300 | 342 x 342 | 251 x 251 | 13 / 46 | 1,9 | ||
| 400 x 400 | 400 x 400 | 442 x 442 | 351 x 351 | 13 / 46 | 2,8 | ||
| 500 x 500 | 500 x 500 | 542 x 542 | 451 x 451 | 13 / 46 | 4 | ||
| 600 x 600 | 600 x 600 | 642 x 642 | 551 x 551 | 13 / 46 | 5,1 | ||
| 600 x 800 | 600 x 800 | 642 x 842 | 551 x 751 | 13 / 46 | 6,7 | ||
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 300 x 300 | 342 x 342 | 251 x 251 | 26 / 46 | 2,7 | ||
| 400 x 400 | 400 x 400 | 442 x 442 | 351 x 351 | 26 / 46 | 5,7 | ||
| 500 x 500 | 500 x 500 | 542 x 542 | 451 x 451 | 26 / 46 | 6,6 | ||
| 600 x 600 | 600 x 600 | 642 x 642 | 551 x 551 | 26 / 46 | 8,4 | ||
| 600 x 800 | 600 x 800 | 642 x 842 | 551 x 751 | 26 / 46 | 11,3 | ||
