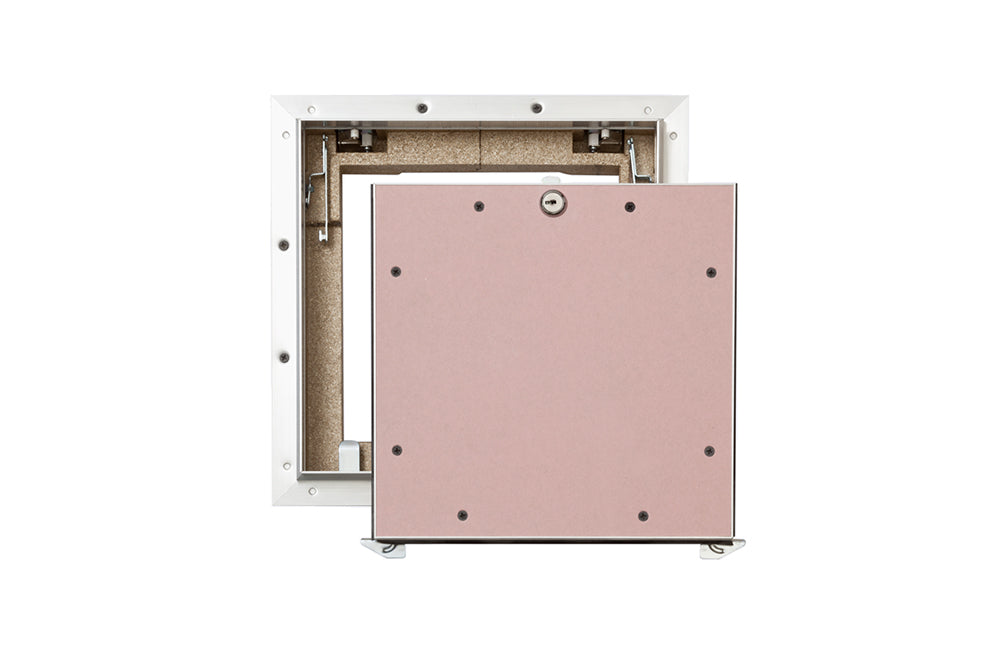

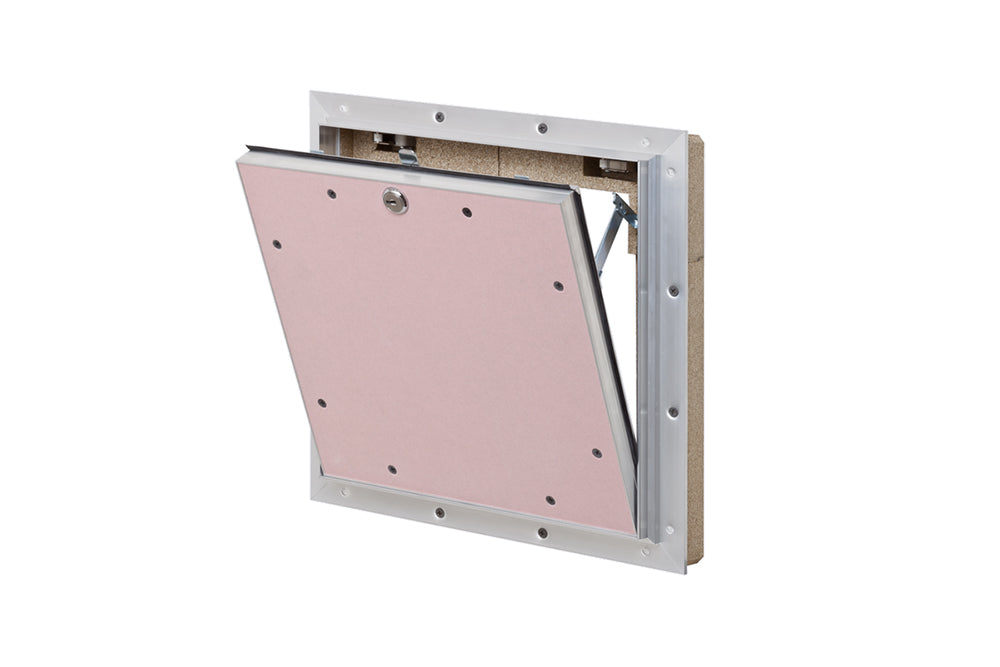

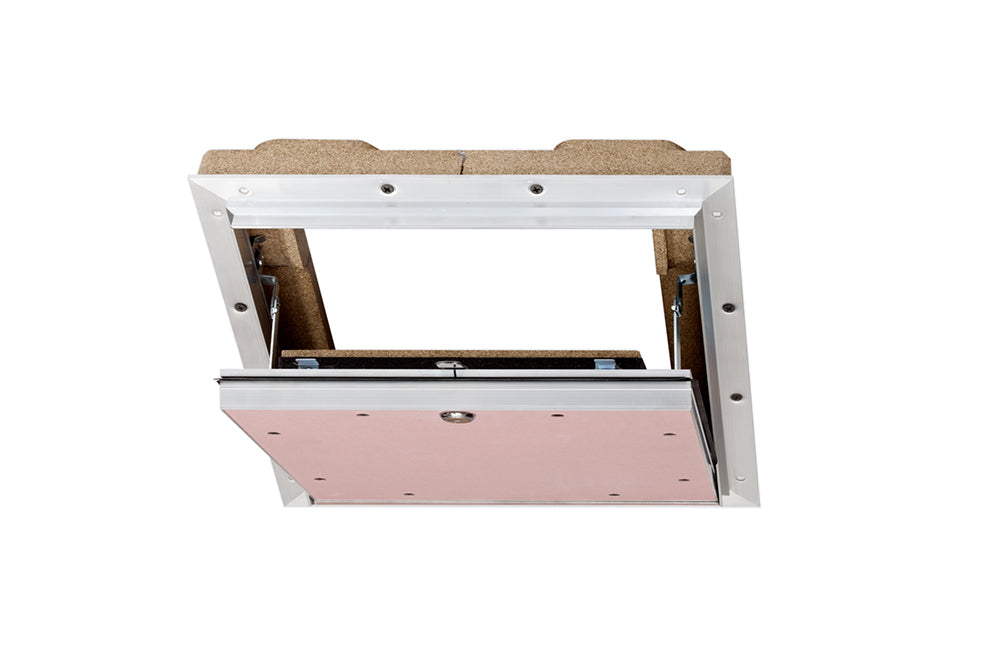

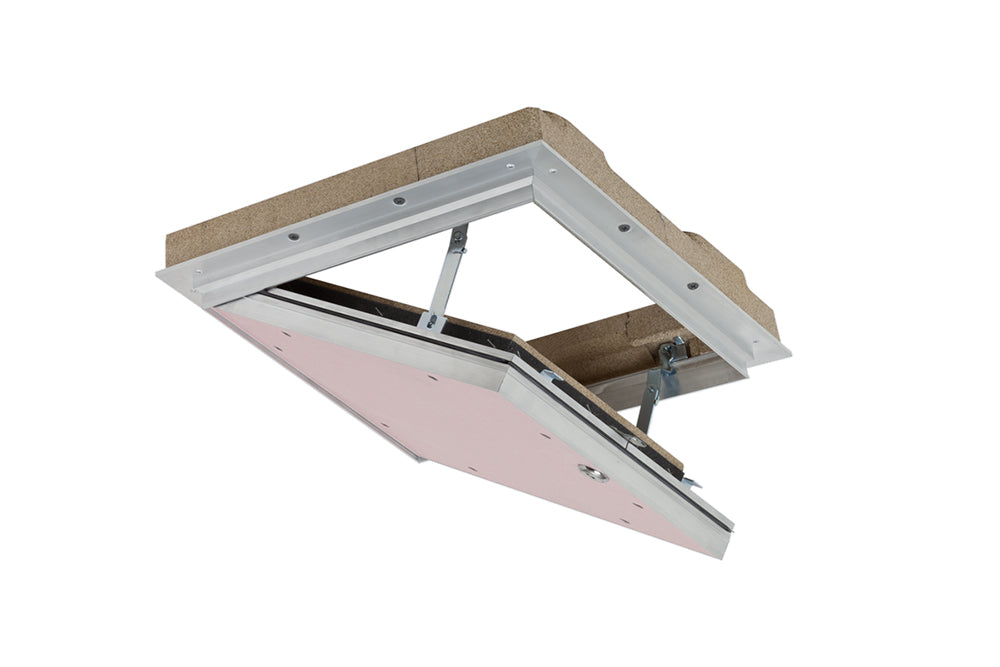

AluProtect Safe I/EI30 Revisionsklappe - für Installationsschachtwand
Eigenschaften:
für Montage in Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

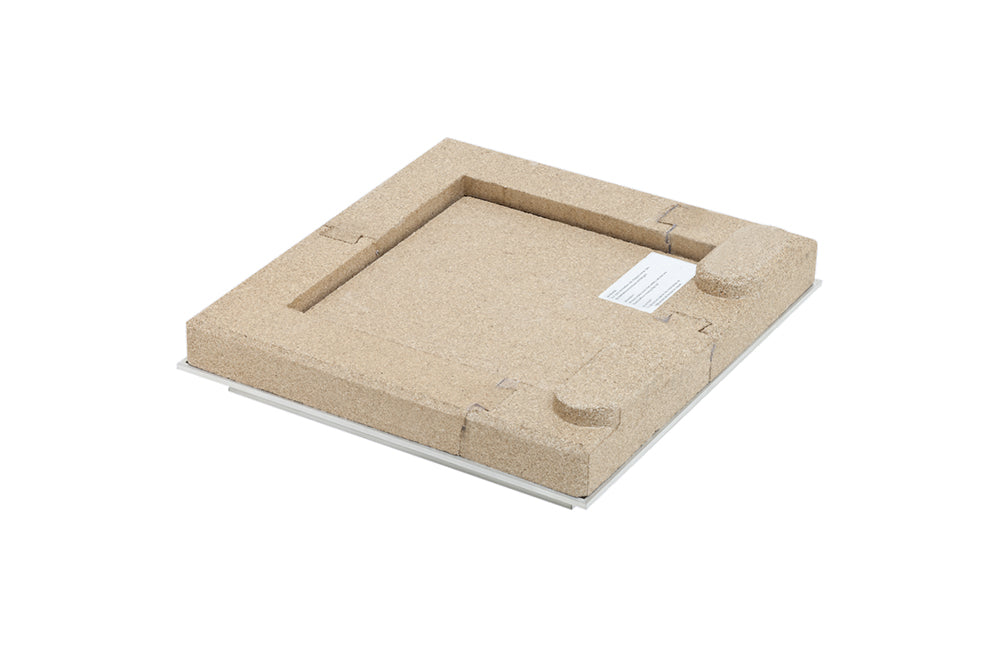

Geprüft nach DIN 4102-2, DIN 4102-4, DIN 4102-11, DIN EN 1364-1 und DIN EN 1363-1. Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen und Klappendeckel bestehen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Beide Teile sind mit einem Dämmschichtbildner und Vermiculite-Formteilen versehen. Zusätzlich ist im Klappendeckel eine umlaufende Gummi-Lippendichtung. Optional andere Verschlussarten möglich. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist).
Vorteile:
- Großer Einsatzbereich durch AbZ Zulassung
- Brandschutzauflagen fest mit Rahmen verbunden
- Mit verdeckten Schnappverschlüssen und Zylinderschloss
- Geringe Einbautiefe
- Keine Befestigung an der Unterkonstruktion notwendig
- Verschließbar durch Zylinderschloss gem. DIN 4102-11

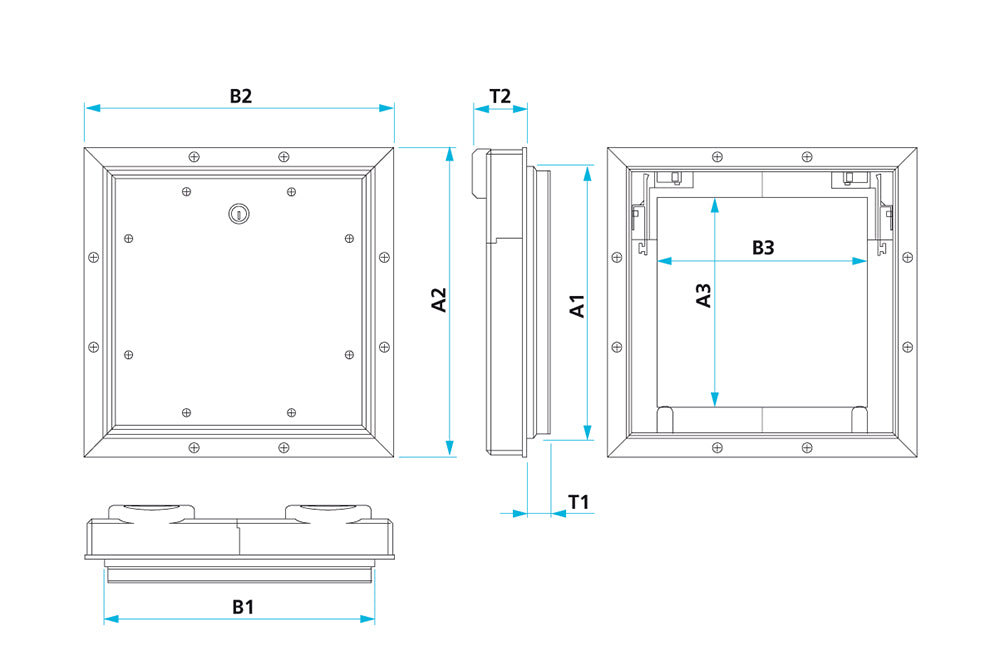

Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
| 2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - > b) | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 303 x 303 | 345 x 345 | 234 x 234 | 26 / 60 | 5,4 | ||
| 400 x 400 | 403 x 403 | 445 x 445 |
334 x 334 | 26 / 60 | 7,4 | ||
| 500 x 500 | 503 x 503 | 545 x 545 |
434 x 434 | 26 / 60 | 10,4 | ||
| 600 x 600 | 603 x 603 | 645 x 645 |
534 x 534 | 26 / 60 | 14,1 | ||
| 800 x 600 | 803 x 803 | 845 x 845 |
734 x 534 | 26 / 60 | 16 | ||
