AluProtect Safe F/EI30 Revisionsklappe - für die Decke
Eigenschaften:

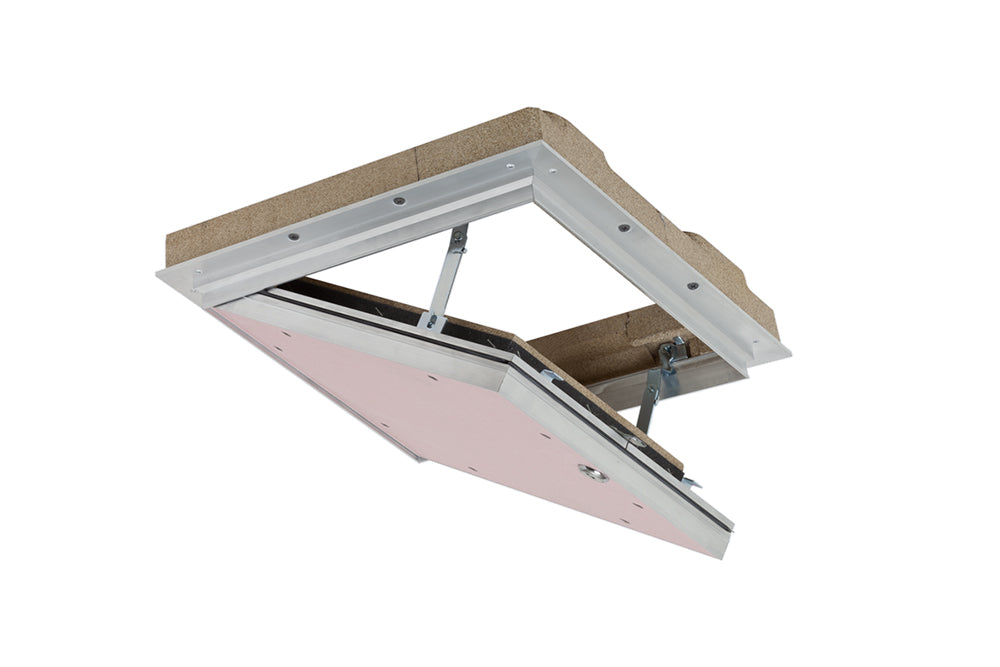

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

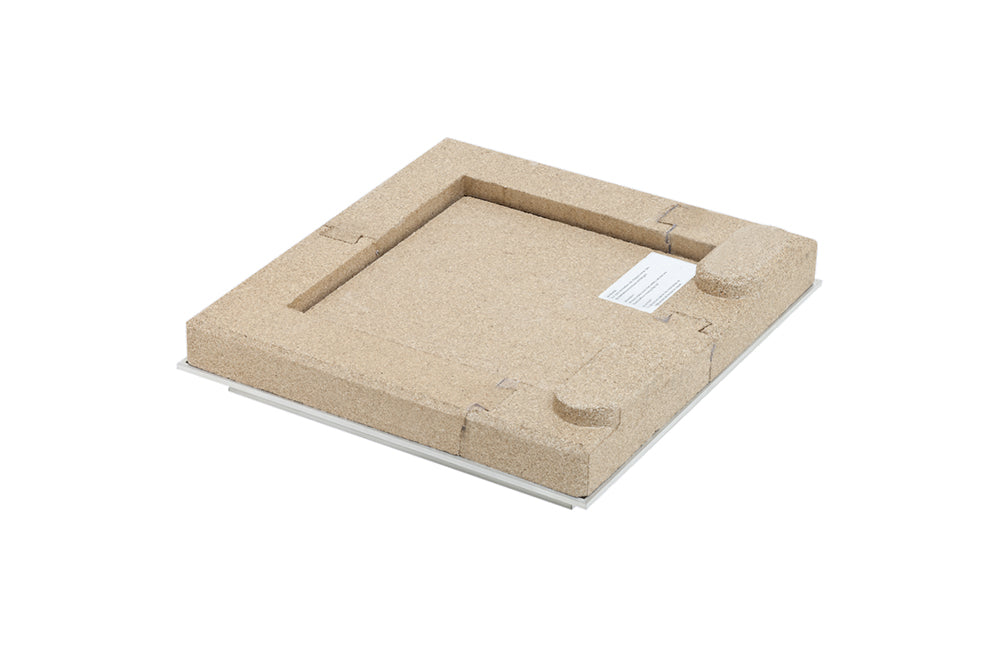

Geprüft nach DIN EN 1364-2 und DIN EN 1363-1. Brandbeanspruchung von unten oder von oben (aus dem Zwischendeckenbereich). Eingebaute Gipskartonfeuerschutzplatte 15 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen und Klappendeckel bestehen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Beide Teile sind mit einem Dämmschichtbildner und Vermiculite-Formteilen versehen. Zusätzlich ist im Klappendeckel eine umlaufende Gummi-Lippendichtung. Optional andere Verschlussarten möglich. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Systemübergreifend zugelassen für alle über AbP nachgewiesene selbständige F30 Brandschutzdecken
- Kein zusätzliches Brandschutz-Set nötig
- Kein Risiko mehr durch fehlendes Brandschutz-Set
- Mit verdeckten Schnappverschlüssen und Zylinderschloss
- Geringe Bauhöhe ermöglicht leichten Zugang zum Deckenzwischenraum
- Verschließbar durch Zylinderschloss gem. DIN 4102-11

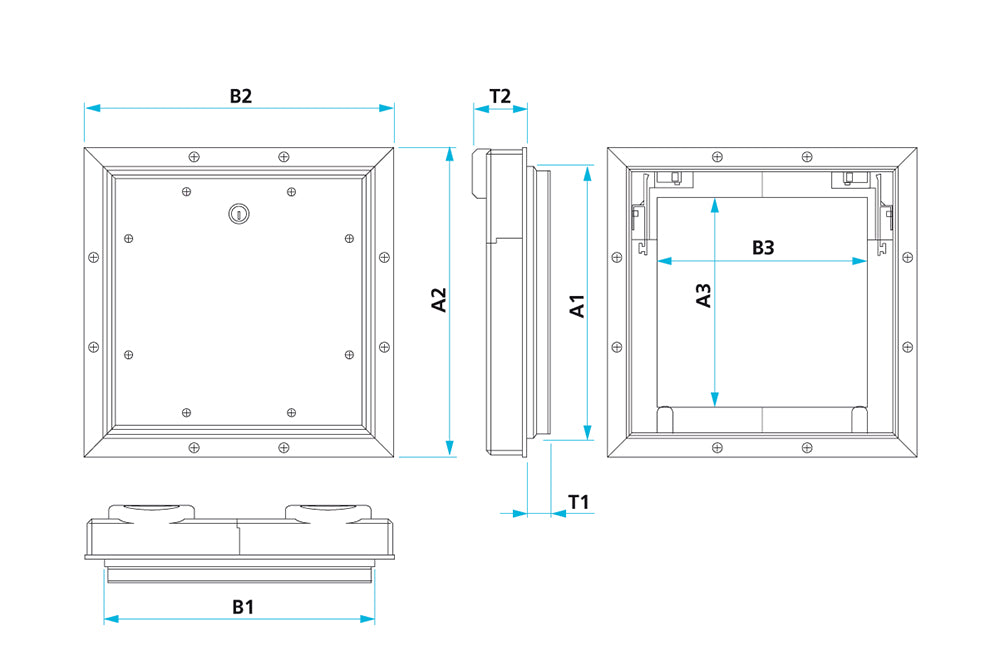

Durchreichmaß: A3 x B3. Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
| 15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 - EI20 (a -> b) | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 301 x 301 | 345 x 345 | 234 x 234 | 16,5 / 60 | 4,5 | ||
| 400 x 400 | 401 x 401 | 445 x 445 | 334 x 334 | 16,5 / 60 | 7,4 | ||
| 500 x 500 | 501 x 501 | 545 x 545 | 434 x 434 | 16,5 / 60 | 8,2 | ||
| 600 x 600 | 601 x 601 | 645 x 645 | 534 x 534 | 16,5 / 60 | 11 | ||
| 2x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a < - > b) | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 300 x 300 | 303 x 303 | 345 x 345 | 234 x 234 | 26 / 60 | 5,4 | ||
| 400 x 400 | 403 x 403 | 445 x 445 | 334 x 334 | 26 / 60 | 7,4 | ||
| 500 x 500 | 503 x 503 | 545 x 545 | 434 x 434 | 26 / 60 | 10,4 | ||
| 600 x 600 | 603 x 603 | 645 x 645 | 534 x 534 | 26 / 60 | 14,1 | ||
| 800 x 600 | 803 x 603 | 845 x 645 | 734 x 534 | 26 / 60 | 16 | ||
Die Abmessung 600 x 1000 mm (2x12,5 mm GKF) ist nur für Installations-/Schachtwände!
