AluPlana Revisionsklappe - luft-und staubdicht, spachtelfrei, feuchtraumgeeignet
Größe:
Größe
Ausführung:
Ausführung
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Alu und Gipskarton
Einsatzbereich
Wand, Decke
Einbau
Trockenbau, Feuchträume
Verschluss
Schnappverschluss
Oberfläche
Gipskarton
Sondermaße
Sondermaße im 50mm Raster erhältlich
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.
Anwendungsbereiche:

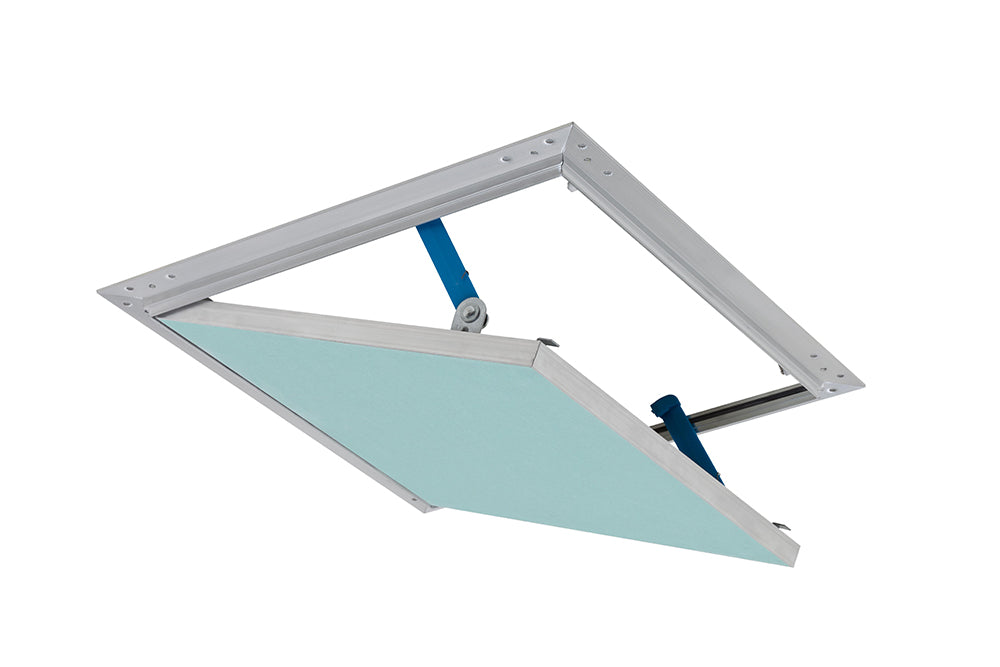

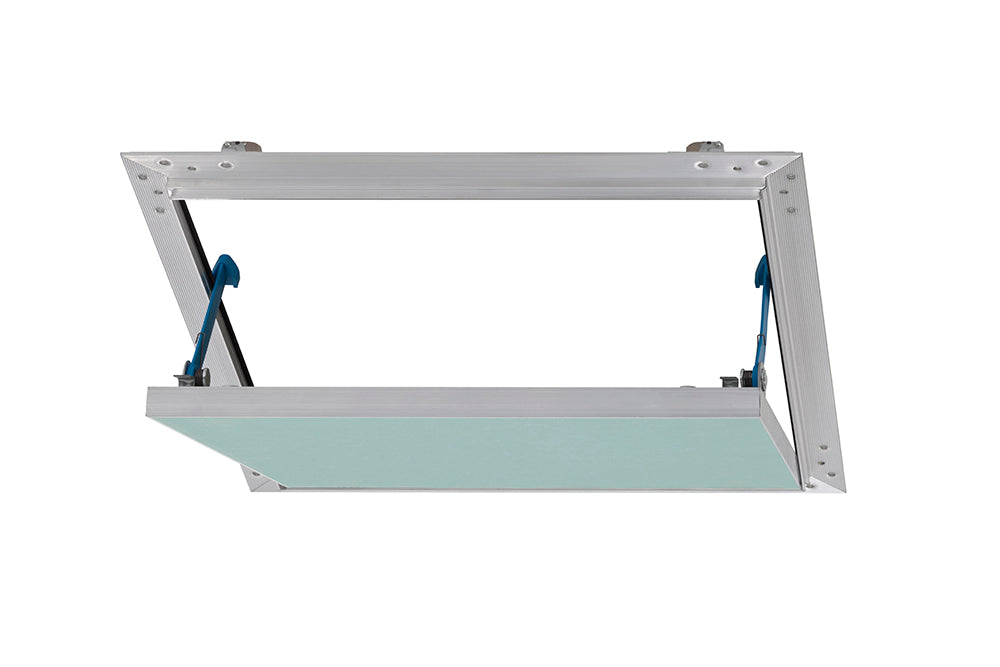

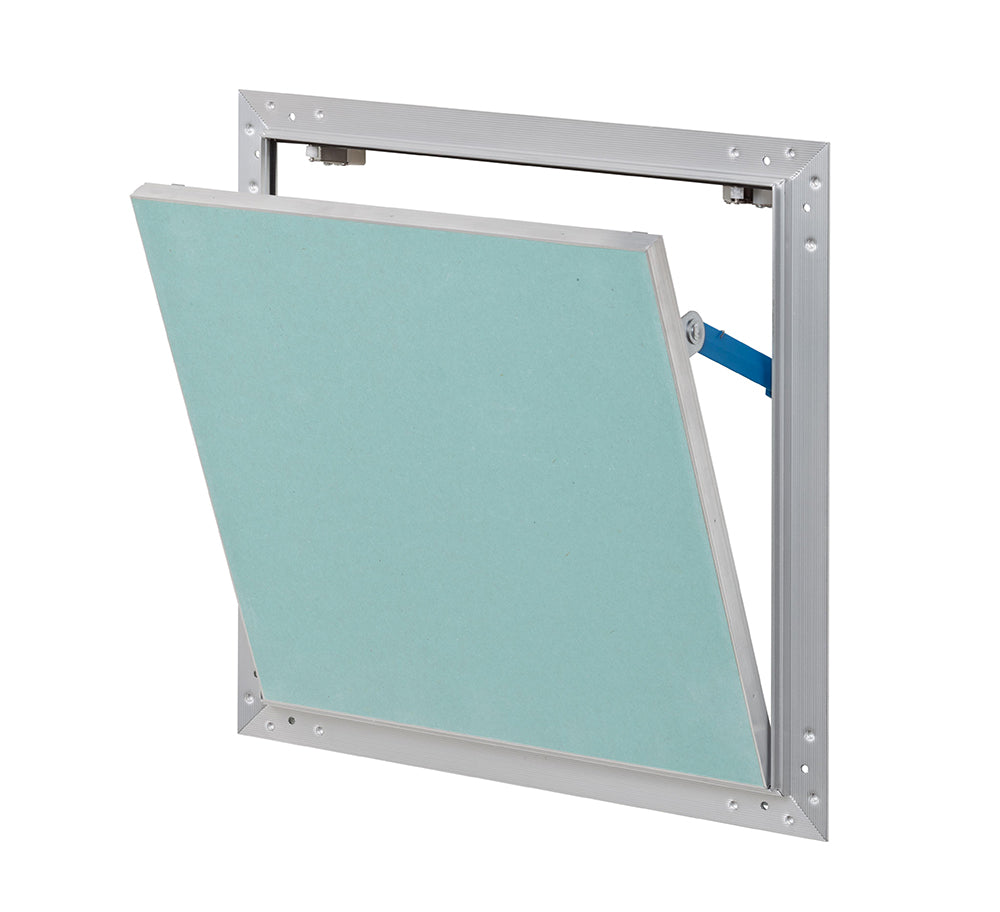

Die AluPlana Revisionsklappe ist spachtelfrei, luft- und staubdicht, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:

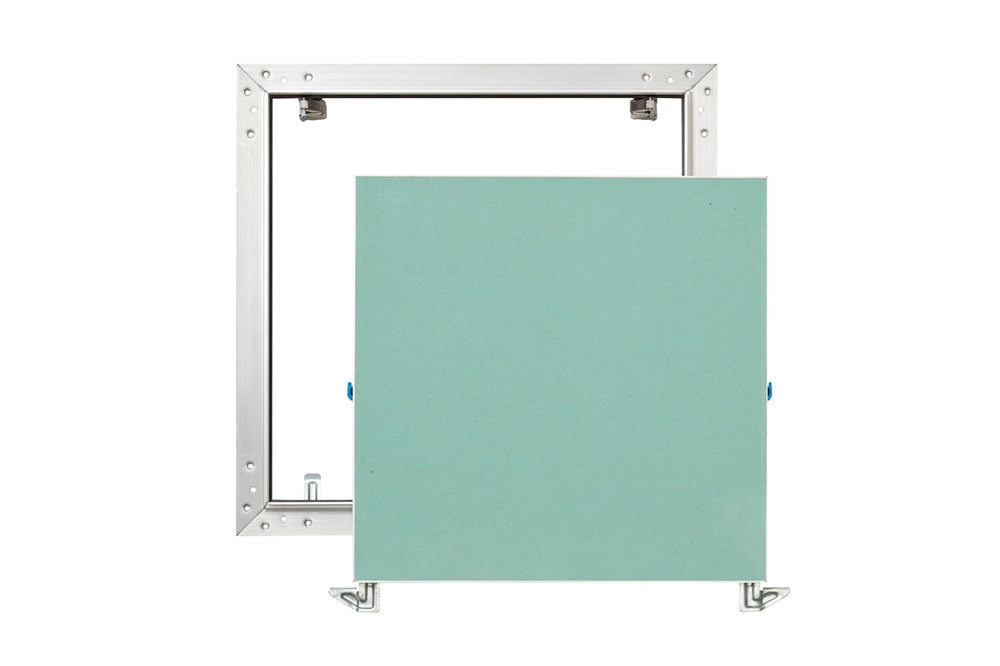

Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfberichte können bei uns angefordert werden.
Vorteile:
- Klappendeckel ist luft- und staubdicht in Einbaurahmen eingepasst
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit - Schraubenkopffreie Gipskartoneinlage >> Qualitätsstufen Q1 und Q2 möglich gem. Merkblatt Nr. 2/April 2003 des Bundesverbands der Gips- und Gipsbauplattenindustrie e.V. >> GK-Einlage flächenbündig zum Rahmen des Klappendeckels
Sicherheit:
Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt 30 dB (1 x 12,5 mm) und 33 dB (2 x 12,5 mm). Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207.

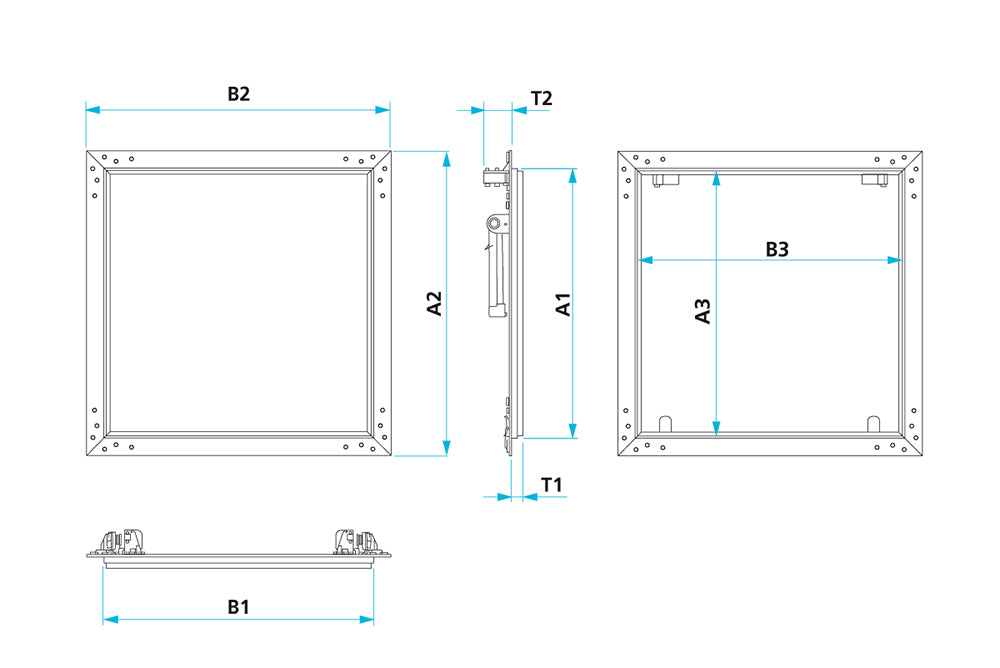

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
|
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 13 / 31 | 0,8 | ||
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 13 / 31 | 1,4 | ||
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 13 / 31 | 2,3 | ||
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 13 / 31 | 3,2 | ||
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 13 / 31 | 4,5 | ||
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 | |||||||
|---|---|---|---|---|---|---|---|
|
Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) | ||
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 25,5 / 3 | 1,2 | ||
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 25,5 / 3 |
2,2 | ||
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 25,5 / 3 | 4,0 | ||
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 25,5 / 3 | 5,9 | ||
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 25,5 / 3 | 7,3 | ||
