AluPlana® Acoustic Revisionsklappe - gelochte GK-Einlage, spachtelfrei
Größe:
Größe
Ausführung:
Ausführung
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Aluminium, Gipskarton
Einsatzbereich
Trockenbau, Innenausbau
Einbau
Wand, Decke
Verschluss
Schnappverschluss
Oberfläche
gelochte Gipskartoneinlage
Sondermaße
Auf Anfrage Sondermaße im 50-mm- bzw. 10/12,5mm Raster/Stärke möglich /
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

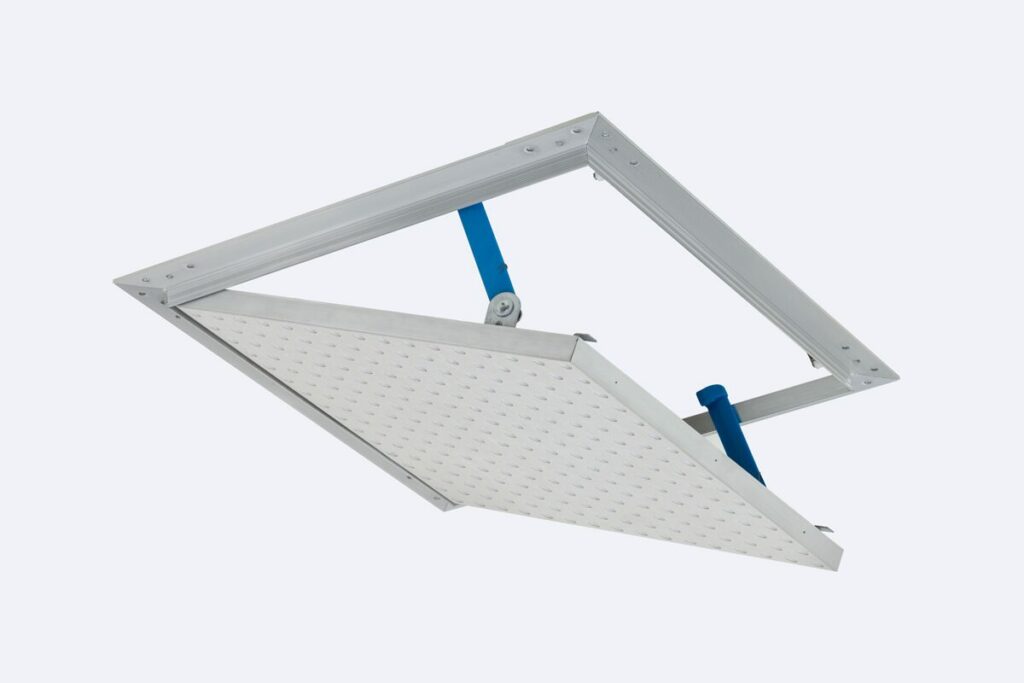

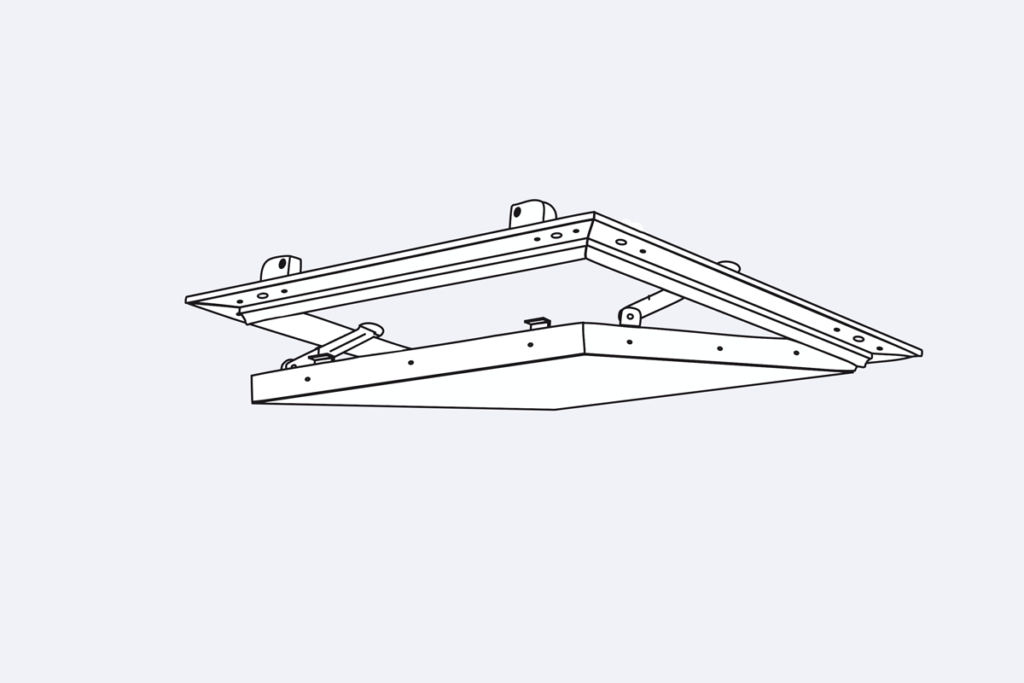

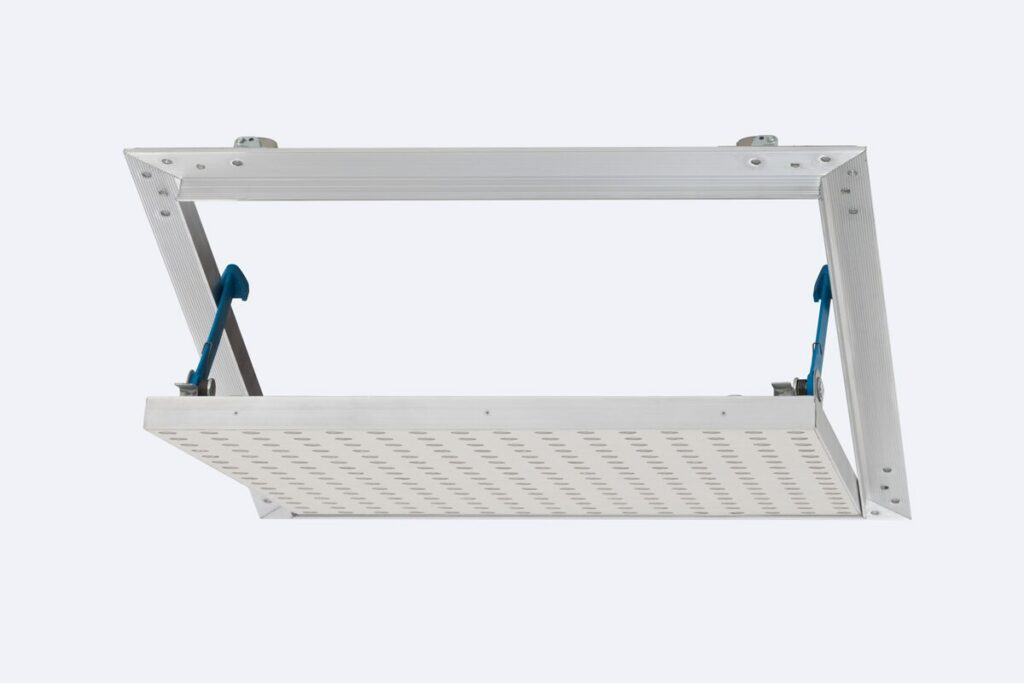

AluPlana® Acoustic mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen für Decken- und Wandmontage.
Eigenschaften:

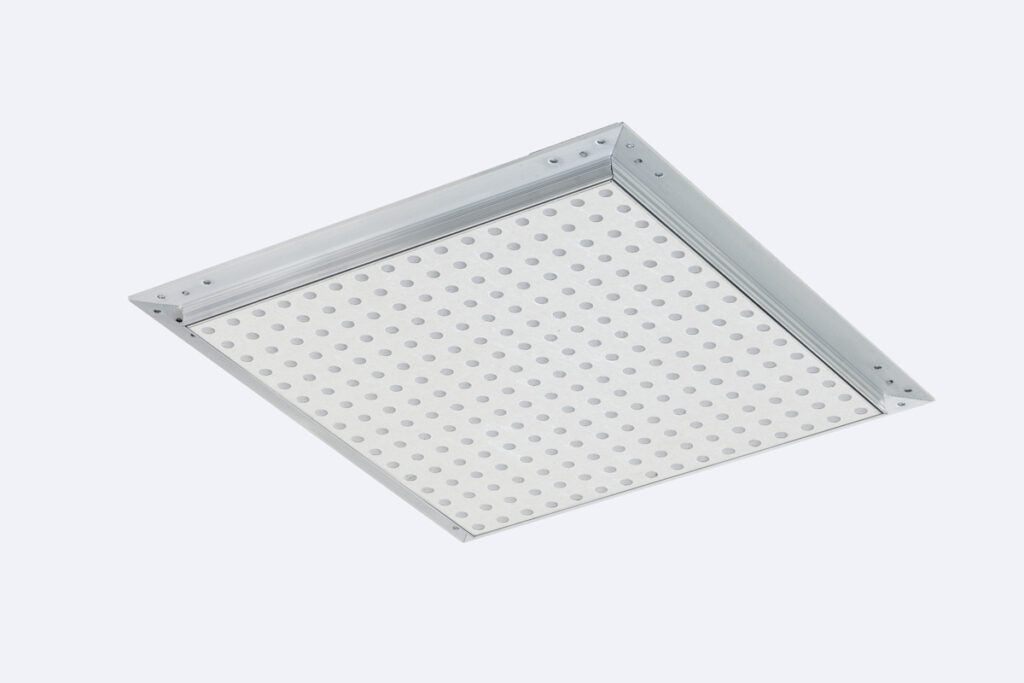

- Spachtelfreier Klappendeckel

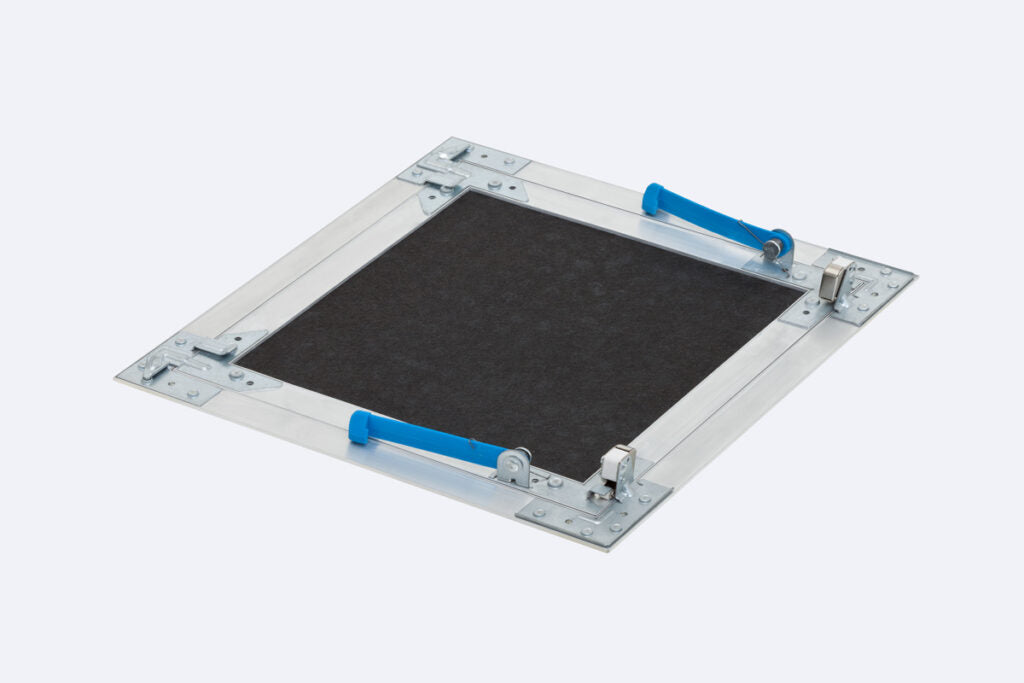

- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Klappengröße exakt auf jeweiliges Lochplattendesign abgestimmt
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Durchlaufendes Lochbild bleibt erhalten
Einbaurahmen und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Klappendeckel aushängbar.
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
Sonderanfertigungen: Neben weiteren Größen im 50 mm Raster, können wir weitere Lochplattendesigns anbieten (für 10 und 12,5 mm Stärke)

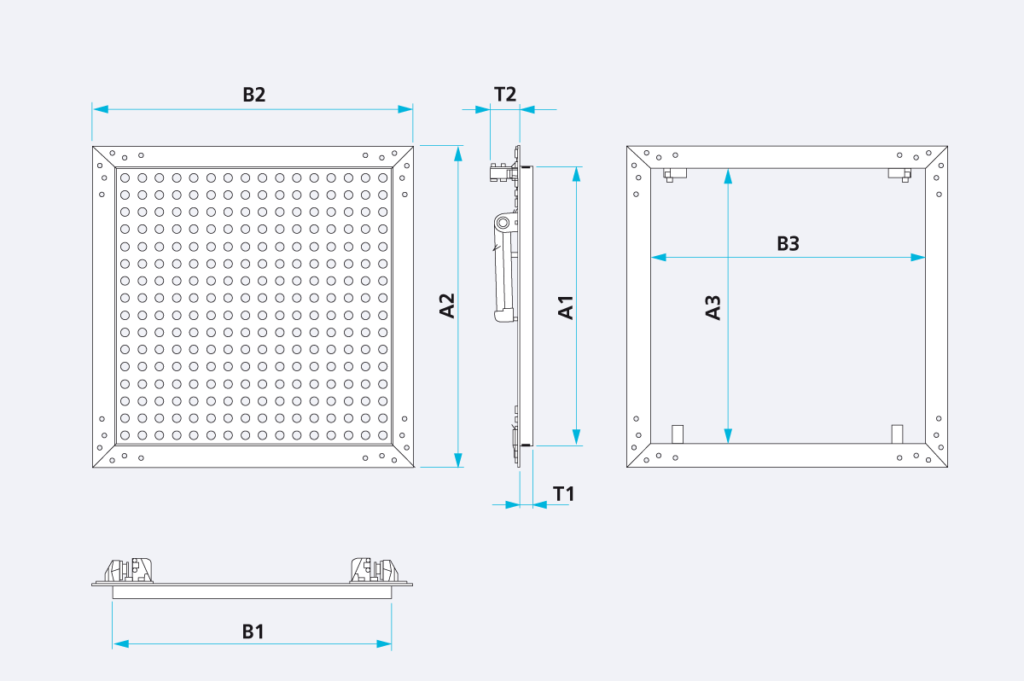

Durchreichmaß: A3 -32 mm x B3
Bauöffnungsmaß (BÖM): A1 +2 mm / B1 +2 mm
AluPlana Acoustic 8/18 Qs mit eingebauter Akustikdesignplatte 12,5 mm, Vlies schwarz |
|||||
|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) |
| 200 x 200 | 202 x 202 | 246 x 246 | 199 x 199 | 13 / 31 | 0,7 |
| 300 x 300 | 292 x 292 | 336 x 336 | 289 x 289 | 13 / 31 | 1,2 |
| 400 x 400 | 400 x 400 | 444 x 444 | 397 x 397 | 13 / 31 | 1,9 |
| 500 x 500 | 490 x 490 | 534 x 534 | 487 x 487 | 13 / 31 | 2,7 |
| 600 x 600 | 598 x 598 | 642 x 642 | 595 x 595 | 13 / 31 | 3,8 |
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
AluPlana Acoustic 8/18 Rs mit eingebauter Akustikdesignplatte 12,5 mm, Vlies schwarz |
|||||
|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) |
| 200 x 200 | 202 x 202 | 246 x 246 | 199 x 199 | 13 / 31 | 0,8 |
| 300 x 300 | 292 x 292 | 336 x 336 | 289 x 289 | 13 / 31 | 1,2 |
| 400 x 400 | 400 x 400 | 444 x 444 | 397 x 397 | 13 / 31 | 2,0 |
| 500 x 500 | 490 x 490 | 534 x 534 | 487 x 487 | 13 / 31 | 2,7 |
| 600 x 600 | 598 x 598 | 642 x 642 | 595 x 595 | 13 / 31 | 3,8 |
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
AluPlana Acoustic 12/25 Qs mit eingebauter Akustikdesignplatte 12,5 mm, Vlies schwarz |
|||||
|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) |
| 200 x 200 | 204 x 204 | 248 x 248 | 201 x 201 | 13 / 31 | 0,7 |
| 300 x 300 | 304 x 304 | 348 x 348 | 301 x 301 | 13 / 31 | 1,3 |
| 400 x 400 | 404 x 404 | 448 x 448 | 401 x 401 | 13 / 31 | 1,9 |
| 500 x 500 | 504 x 504 | 548 x 548 | 501 x 501 | 13 / 31 | 2,7 |
| 600 x 600 | 604 x 604 | 648 x 648 | 601 x 601 | 13 / 31 | 3,7 |
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
AluPlana Acoustic 12/25 Rs mit eingebauter Akustikdesignplatte 12,5 mm, Vlies schwarz |
|||||
|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) |
| 200 x 200 | 204 x 204 | 248 x 248 | 201 x 201 | 13 / 31 | 0,7 |
| 300 x 300 | 304 x 304 | 348 x 348 | 301 x 301 | 13 / 31 | 1,3 |
| 400 x 400 | 404 x 404 | 448 x 448 | 401 x 401 | 13 / 31 | 2,0 |
| 500 x 500 | 504 x 504 | 548 x 548 | 501 x 501 | 13 / 31 | 2,8 |
| 600 x 600 | 604 x 604 | 648 x 648 | 601 x 601 | 13 / 31 | 3,8 |
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
AluPlana Acoustic 8-15-20 super s. Rs mit eingebauter Akustikdesignplatte 12,5 mm, Vlies schwarz |
|||||
|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) |
| 200 x 200 | 204 x 204 | 248 x 248 | 201 x 201 | 13 / 31 | 0,7 |
| 300 x 300 | 304 x 304 | 348 x 348 | 301 x 301 | 13 / 31 | 1,3 |
| 400 x 400 | 404 x 404 | 448 x 448 | 401 x 401 | 13 / 31 | 2,0 |
| 500 x 500 | 504 x 504 | 548 x 548 | 501 x 501 | 13 / 31 | 2,8 |
| 600 x 600 | 604 x 604 | 648 x 648 | 601 x 601 | 13 / 31 | 3,8 |
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
AluPlana Acoustic 8-15-20 super s. Rw mit eingebauter Akustikdesignplatte 12,5 mm, Vlies weiß |
|||||
|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Tiefe T1 / T2 |
Gewicht (kg) |
| 200 x 200 | 204 x 204 | 248 x 248 | 201 x 201 | 13 / 31 | 0,7 |
| 300 x 300 | 304 x 304 | 348 x 348 | 301 x 301 | 13 / 31 | 1,3 |
| 400 x 400 | 404 x 404 | 448 x 448 | 401 x 401 | 13 / 31 | 2,0 |
| 500 x 500 | 504 x 504 | 548 x 548 | 501 x 501 | 13 / 31 | 2,8 |
| 600 x 600 | 604 x 604 | 648 x 648 | 601 x 601 | 13 / 31 | 3,8 |
Alle Maßangaben sind in mm / (V) = Verschluss-Seite
Sondergrößen sind vom Umtausch ausgeschlossen!
