Anwendungsbereiche:

Revisionsklappe mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen, für Decken- und Wandmontage.

Eigenschaften:

Eingebaute Gipskartonplatte H2/GKBI 12,5 mm; 15 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität.

Sonderanfertigungen und Sonderbeplankungen in luft- und staubdicht, sowie für 10 mm Platten möglich. 50 mm Raster auf Anfrage.

Vorteile:

- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- für Decken- und Wandeinbau geeignet
- Geschraubte Gipskartoneinlage ermöglicht den bauseitigen Austausch
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm

Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.

RUG SEMIN

Größe
Ausführung

150 x 150 mm / 12,5 mm
200 x 200 mm / 12,5 mm
200 x 200 mm / 15 mm
200 x 200 mm / 2 x 12,5 mm
200 x 300 mm / 12,5 mm
300 x 300 mm / 12,5 mm
300 x 300 mm / 15 mm
300 x 300 mm / 2 x 12,5 mm
300 x 400 mm / 12,5 mm
300 x 400 mm / 2 x 12,5 mm
300 x 600 mm / 12,5 mm
400 x 400 mm / 12,5 mm
400 x 400 mm / 15 mm
400 x 400 mm / 2 x 12,5 mm
400 x 600 mm / 12,5 mm
400 x 600 mm / 2 x 12,5 mm
500 x 500 mm / 12,5 mm
500 x 500 mm / 15 mm
500 x 500 mm / 2 x 12,5 mm
600 x 600 mm / 12,5 mm
600 x 600 mm / 15 mm
600 x 600 mm / 2 x 12,5 mm

Verkauf an Privat & Gewerbe • Tel.: 04151 8069920 • Hauseigene Pulverbeschichtung

SCHNELLER ZUM PASSENDEN PRODUKT

Wonach suchen Sie?

Suchen Sie nach Produktnamen, DIN- oder ISO-Bezeichnungen, Marken oder direkt nach einer Artikelnummer.

Schnell finden

Revisionsklappen Produkte anzeigen Abdichtungen Produkte anzeigen Eisenwaren Produkte anzeigen Farben Produkte anzeigen DIN- & Normteile Nach DIN, ISO oder Bezeichnung suchen

Sie kennen die Artikelnummer? Einfach oben eingeben – wir suchen direkt nach dem passenden Produkt.

NICHT GEFUNDEN, WAS SIE SUCHEN? Wir helfen Ihnen persönlich weiter. Viele weitere Produkte können wir kurzfristig für Sie beschaffen.

Kontaktformular E-Mail

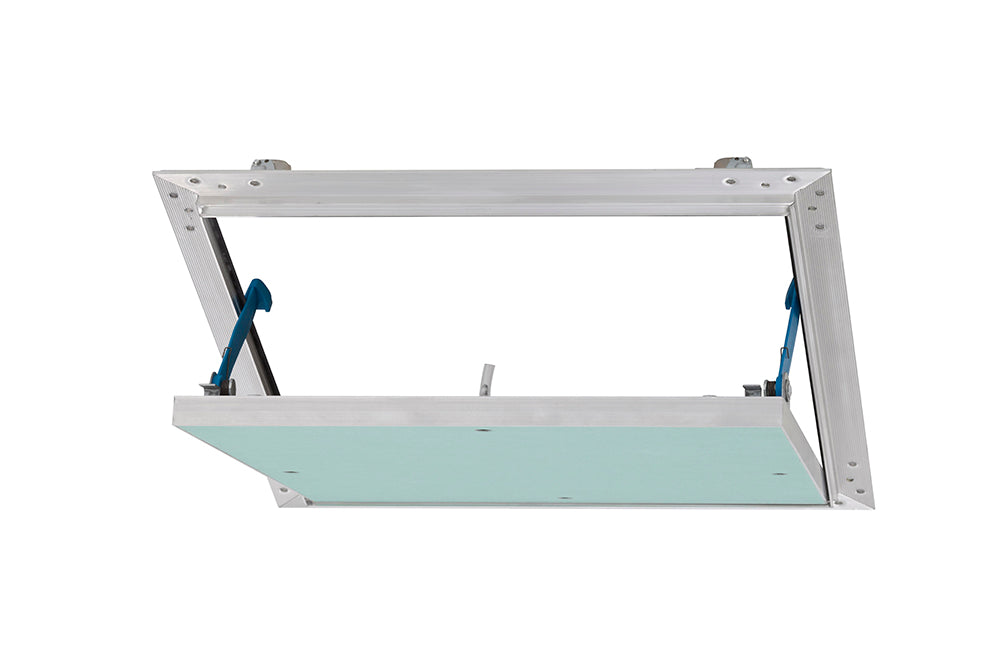

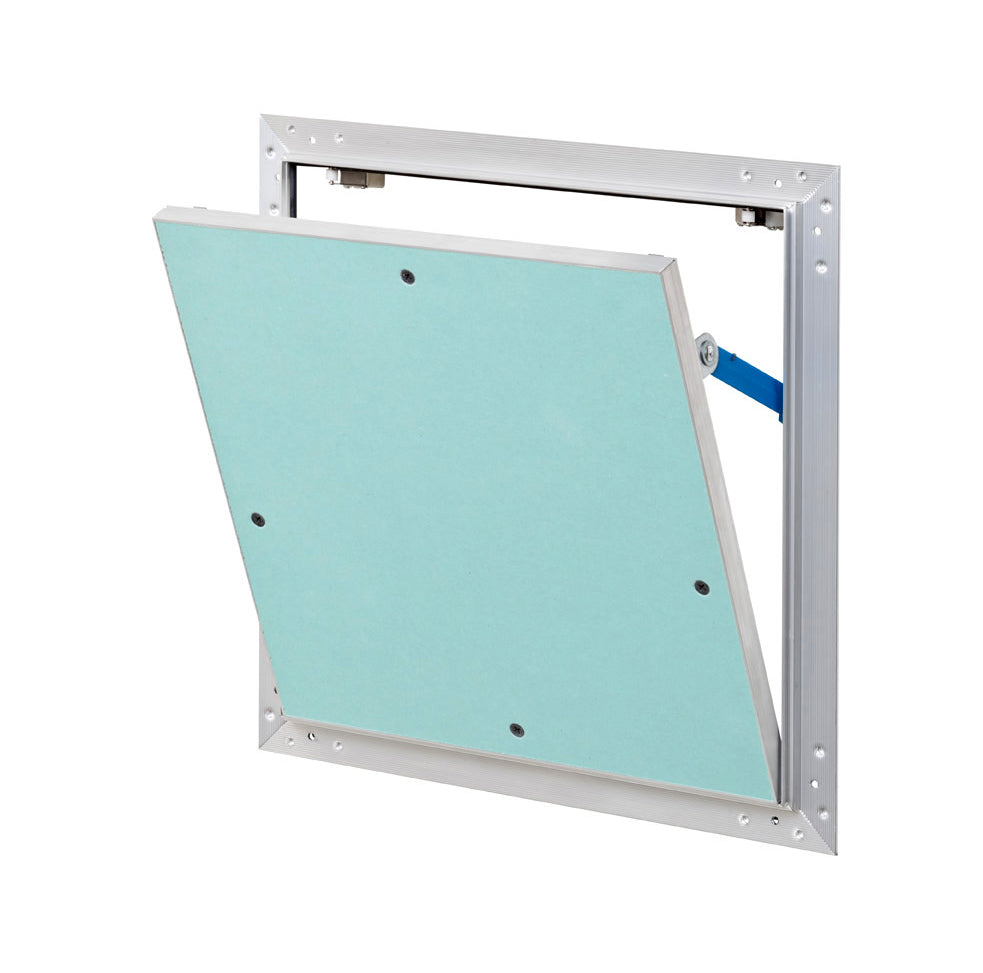

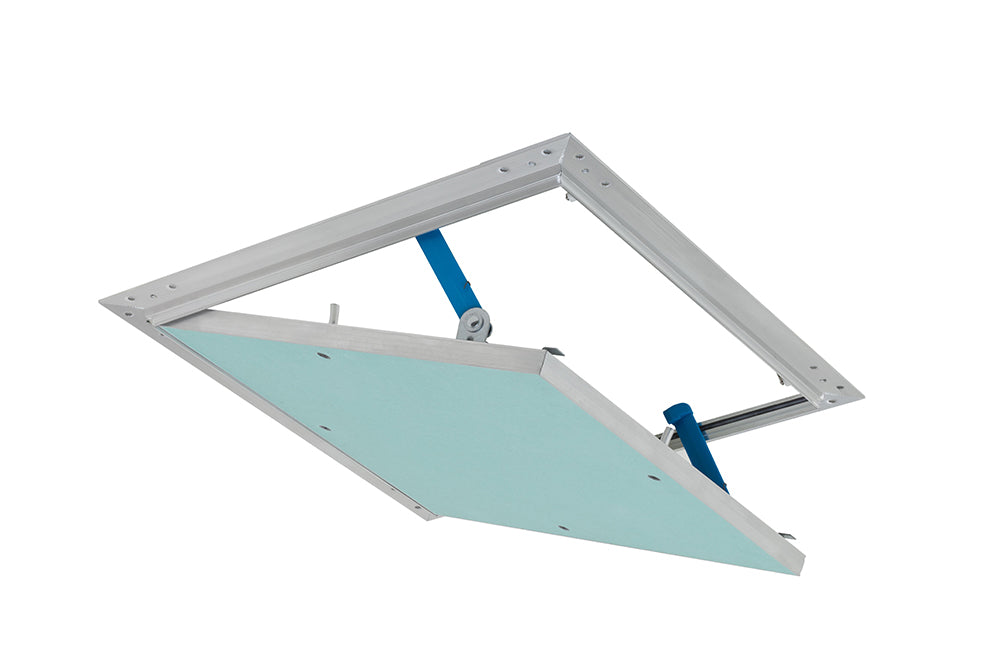

AluNova Revisionsklappe - mit GK-Einlage für Wand und Decke

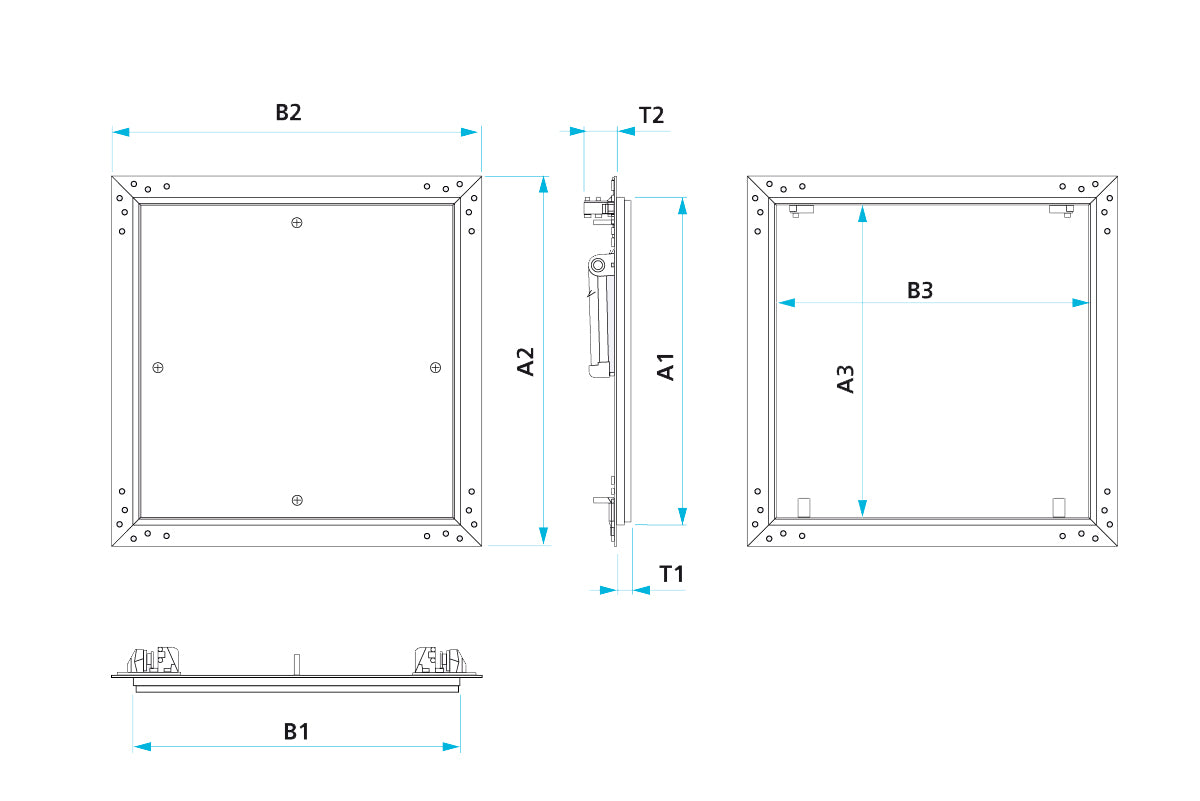

AluNova Revisionsklappe - mit GK-Einlage für Wand und Decke - Abmessungen

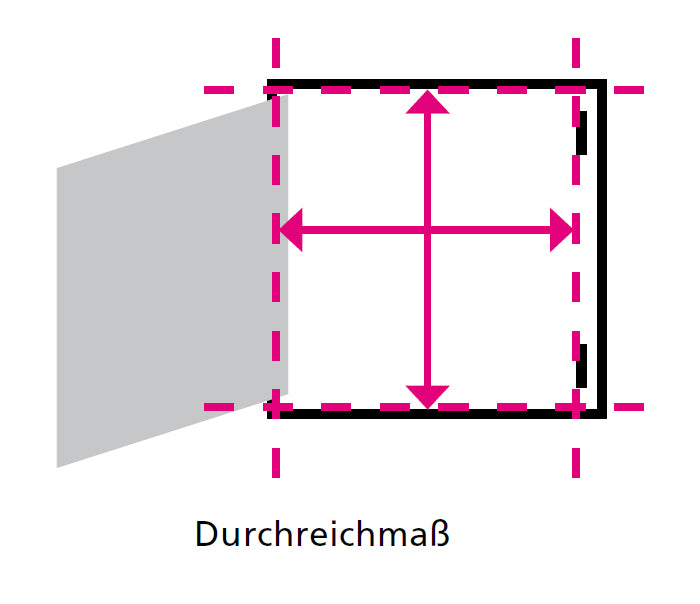

AluNova Revisionsklappe - mit GK-Einlage für Wand und Decke - Durchreichmass

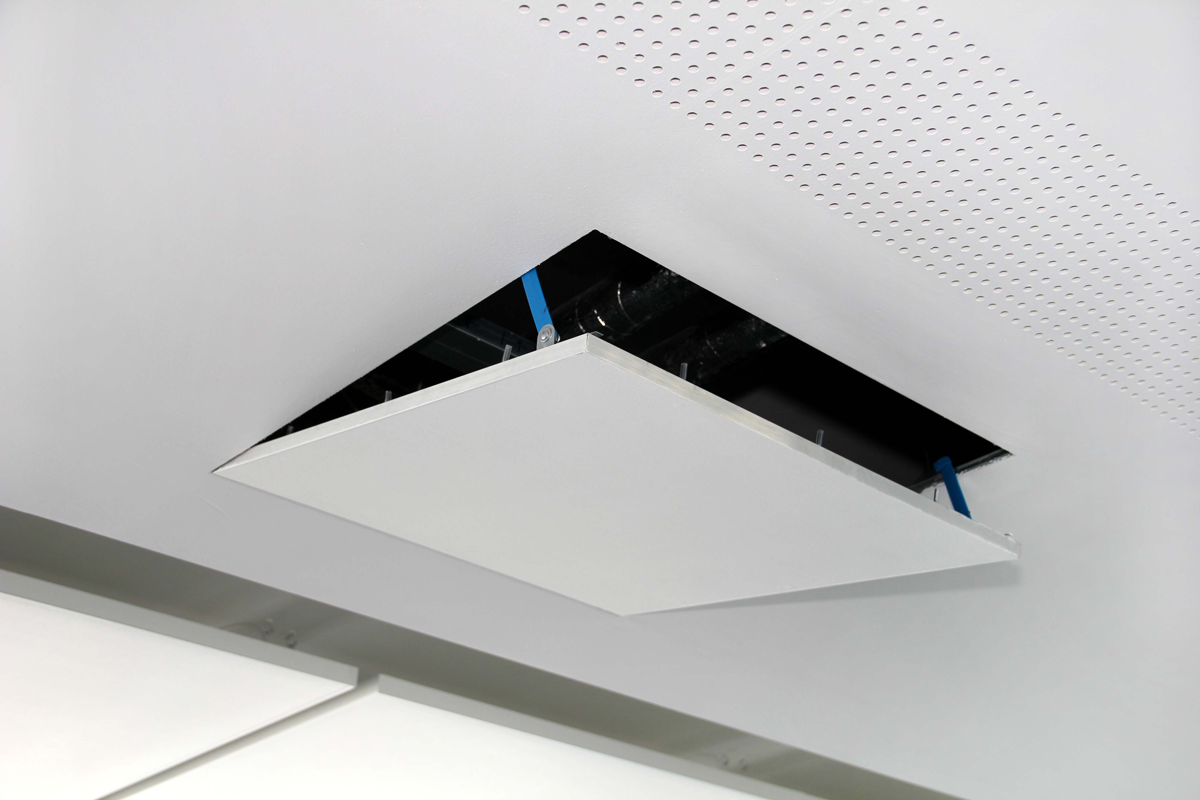

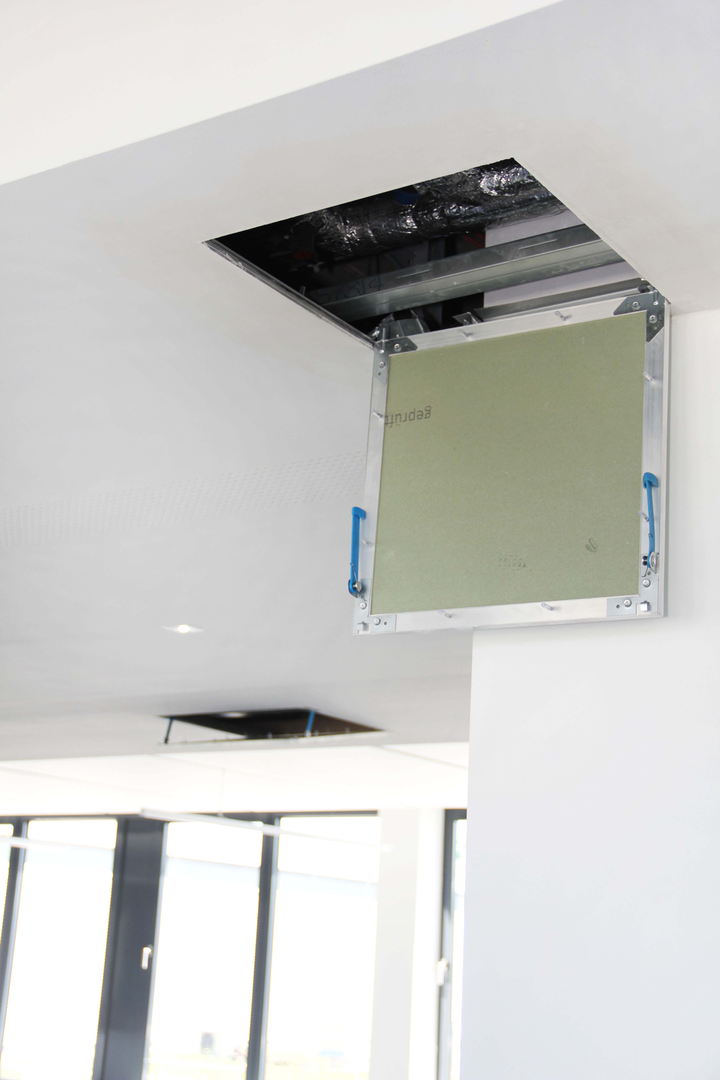

AluNova Revisionsklappe - mit GK-Einlage für Wand und Decke - Anwendung

AluNova Revisionsklappe - mit GK-Einlage - feuchtraumgeeignet

Name: AluNova Revisionsklappe - mit GK-Einlage - feuchtraumgeeignet
Brand: RUG SEMIN
SKU: NM22-044
Price: 32.9 EUR
Availability: InStock

Angebotspreis32,90 EUR

inkl. 19% MwSt. zzgl. Versandkosten

Artikelnr. NM22-044

Größe:

Ausführung:

Variante

Menge:

Sondermaß anfragen

Individuelle LösungenSpezielles Projekt? Kein Problem!

Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile

3% AbholrabattSparen beim Abholen!

20 Jahre Kompetenz & Verlässlichkeit

Zahlungsarten:

Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen

Technische Daten

Material

Alu und Gipskarton

Einsatzbereich

Trockenbau, Feuchträume

Einbau

Wand, Decke

Verschluss

Schnappverschluss

Oberfläche

Gipskartoneinlage

Sondermaße

Sondermaße auf Anfrage möglich

Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

Passt sich Ihrem Projekt an.

Sondermaße

Millimetergenau nach Ihren Vorgaben gefertigt.

RAL-Farben

Wählen Sie aus vielen verfügbaren RAL-Farben.

Verschlussarten

Vierkantverschluss, Zylinderschloss oder Druckverschluss.

Jetzt Sondermaß anfragen!

Anwendungsbereiche:

Eigenschaften:

Sonderanfertigungen und Sonderbeplankungen in luft- und staubdicht, sowie für 10 mm Platten möglich. 50 mm Raster auf Anfrage.

Vorteile:

Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.

12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
Größe A x B (V)	Einbaumaß A1 x B1	Außenmaß A2 x B2	Lichte Weite A3 x B3	Tiefe T1 / T2	Gewicht (kg)
200 x 200	201 x 201	240 x 240	192 x 192	13 / 31	0,7
200 x 300	201 x 301	240 x 340	192 x 192	13 / 31	0,9
300 x 300	301 x 301	340 x 340	292 x 292	13 / 31	1,2
300 x 400	301 x 401	340 x 440	292 x 392	13 / 31	1,6
300 x 600	401 x 601	340 x 640	292 x 592	13 / 31	2,2
400 x 400	401 x 401	440 x 440	392 x 392	13 / 31	2,2
400 x 600	401 x 601	440 x 640	392 x 592	13 / 31	3,5
500 x 500	501 x 501	540 x 540	492 x 492	13 / 31	2,8
600 x 600	601 x 601	640 x 640	592 x 592	13 / 31	3,8

15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180
Größe A x B (V)	Einbaumaß A1 x B1	Außenmaß A2 x B2	Lichte Weite A3 x B3	Tiefe T1 / T2	Gewicht (kg)
200 x 200	201 x 201	240 x 240	192 x 192	15,5 / 31	0,9
300 x 300	301 x 301	340 x 340	292 x 292	15,5 / 31	1,7
400 x 400	401 x 401	440 x 440	392 x 392	15,5 / 31	2,7
500 x 500	501 x 501	540 x 540	492 x 492	15,5 / 31	4
600 x 600	601 x 601	640 x 640	592 x 592	15,5 / 31	5,6

2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
Größe A x B (V)	Einbaumaß A1 x B1	Außenmaß A2 x B2	Lichte Weite A3 x B3	Tiefe T1 / T2	Gewicht (kg)
200 x 200	201 x 201	240 x 240	192 x 192	25,5 / 31	1,2
300 x 300	301 x 301	340 x 340	292 x 292	25,5 / 31	2,1
300 x 400	301 x 401	340 x 440	292 x 392	25,5 / 31	2,7
400 x 400	401 x 401	440 x 440	392 x 392	25,5 / 31	4
400 x 600	401 x 601	440 x 640	392 x 592	25,5 / 31	5,1
500 x 500	501 x 501	540 x 540	492 x 492	25,5 / 31	5,2
600 x 600	601 x 601	640 x 640	592 x 592	25,5 / 31	7,2
