Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke
Anwendungsbereiche:

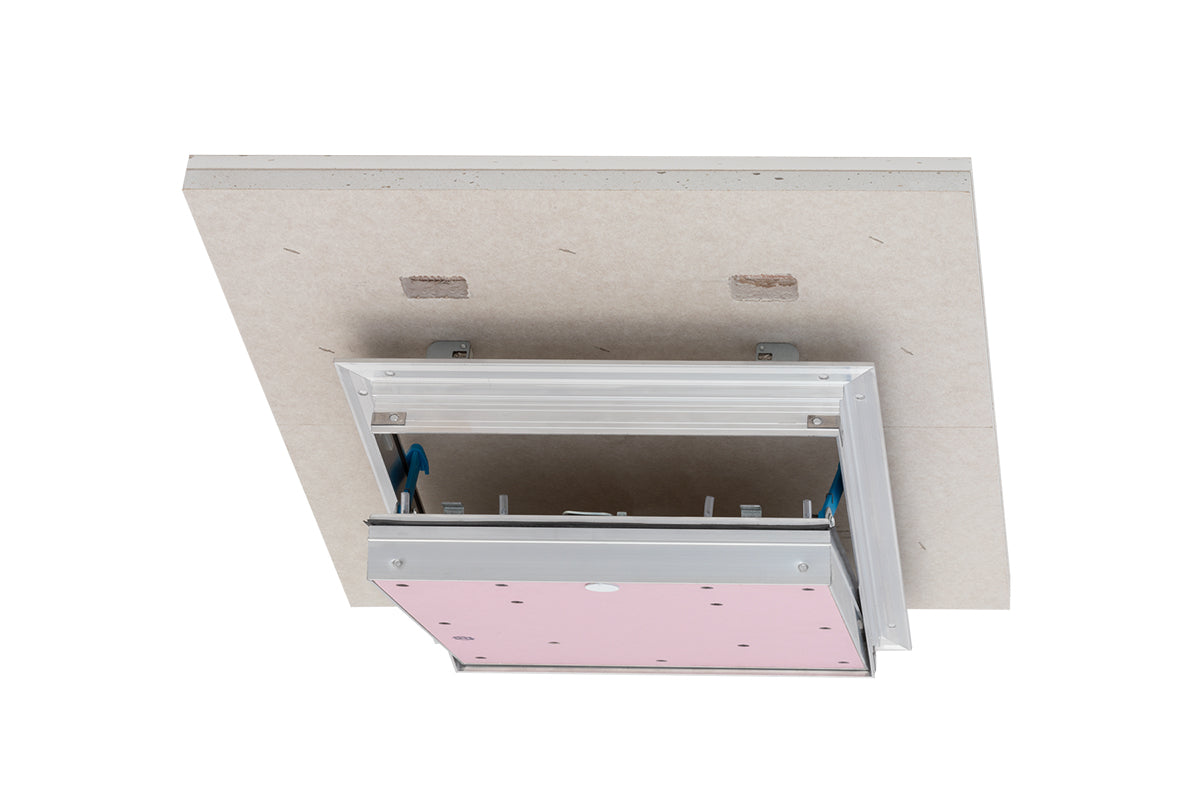

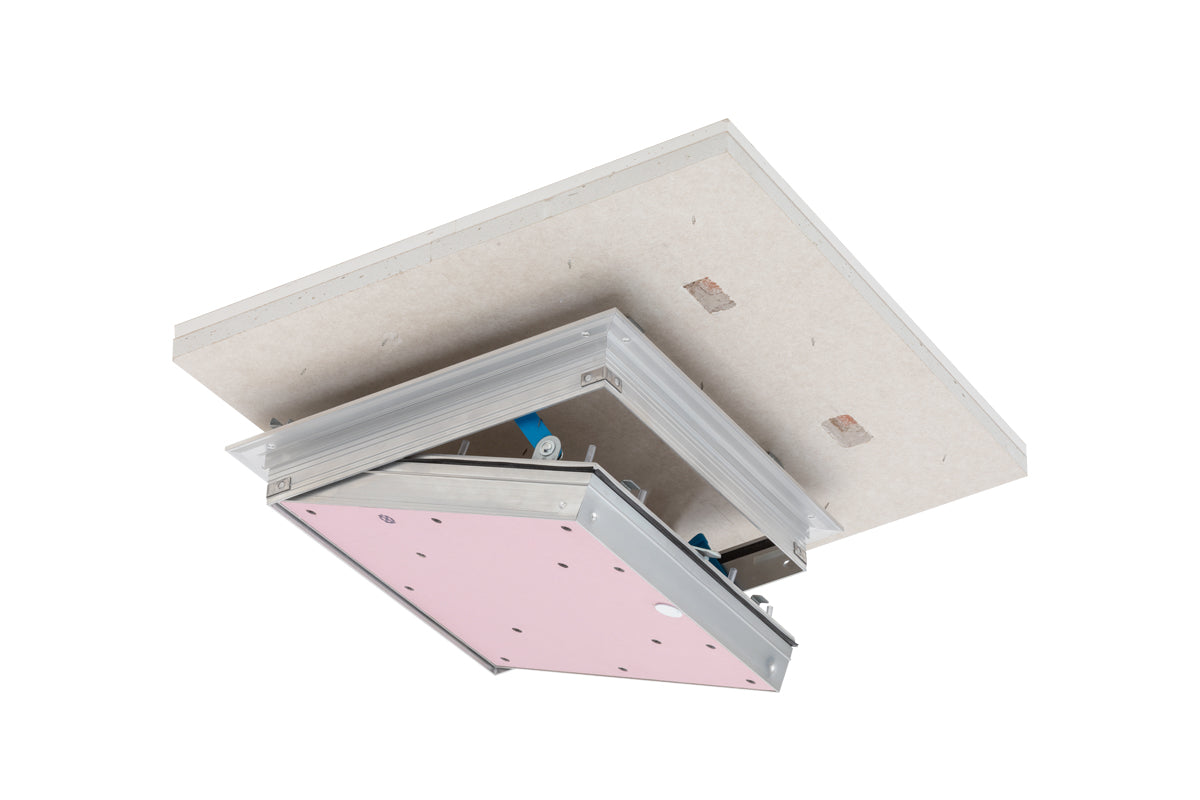

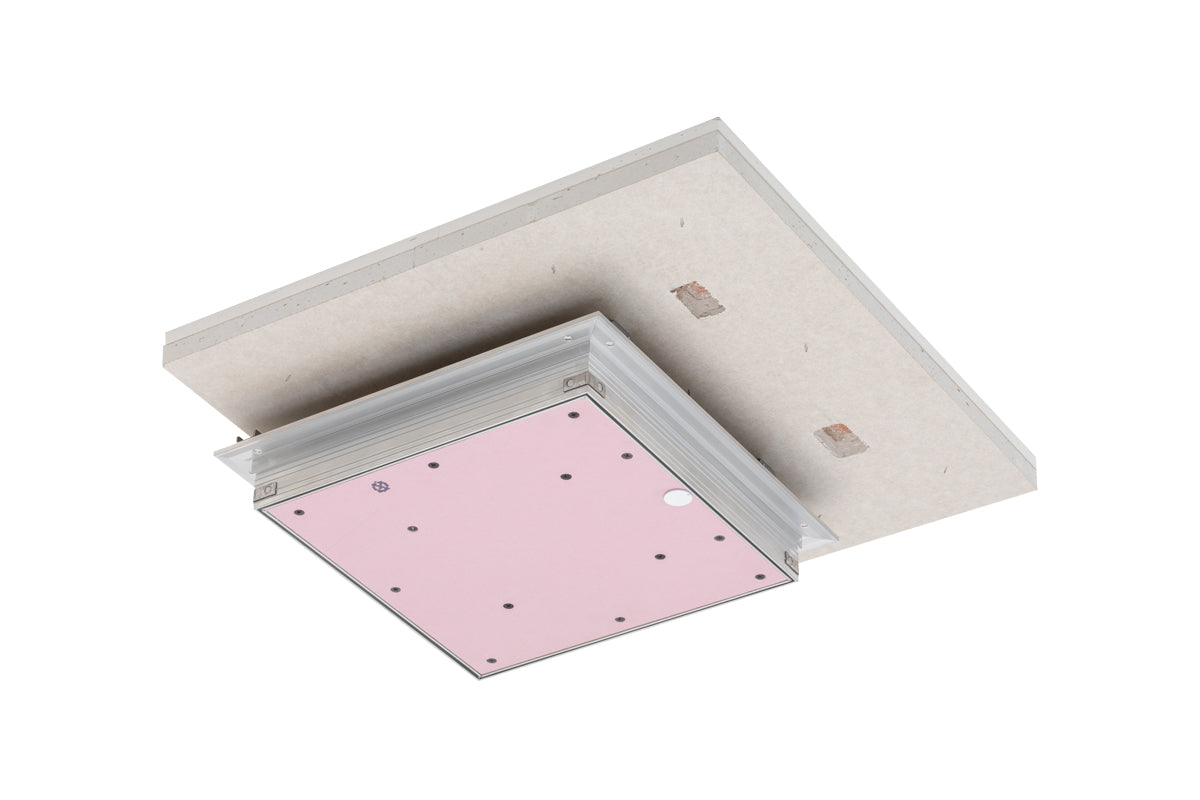

für Montage in selbstständige Brandschutzunterdecken F/EI 90, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen
Eigenschaften:
Brandgeprüft von unten (Raumseite), abgehängte Unterdecke und freitragende Unterdecke nach DIN EN 1364-2. Brandgeprüft von oben (aus dem Zwischendeckenbereich), abgehängte und freitragende Unterdecke nach DIN EN 1364-2. In Deutschland mit allgemeiner bauaufsichtlicher Zulassung (abZ) und allgemeiner Bauartengenehmigung (aBG) zugelassen. Größenabhängig mit Brandschutzset (Bs-Set) aus DF/GKF-Platten oder aus Mineralfaserplatten (MF).
Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster).
Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Vielseitiger Einsatzbereich, mit AbZ
- Drei Beplankungsstärken
- Umlaufende Gummi-Lippendichtung (rauchdicht)

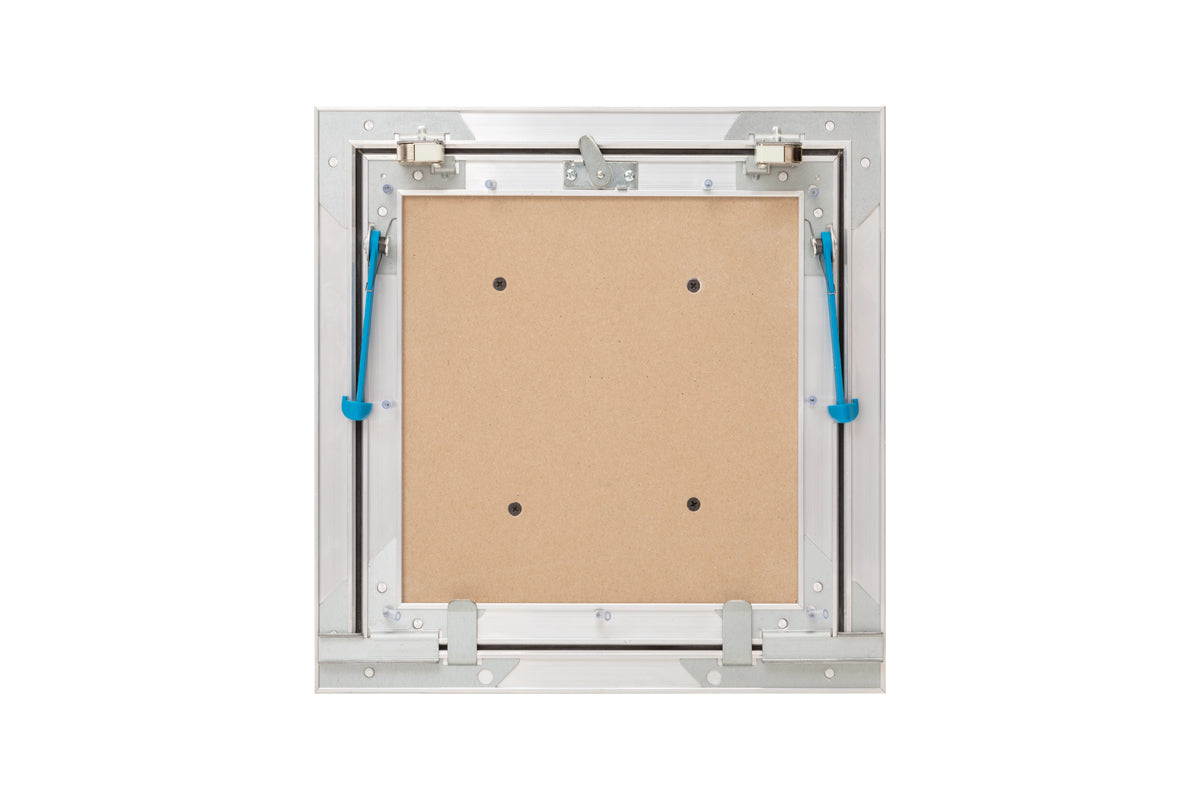

- Selbstjustierende Sicherheitsfangarme bei allen Größen
- Vierkantschloss mit Schlüssel und Abdeckkappe

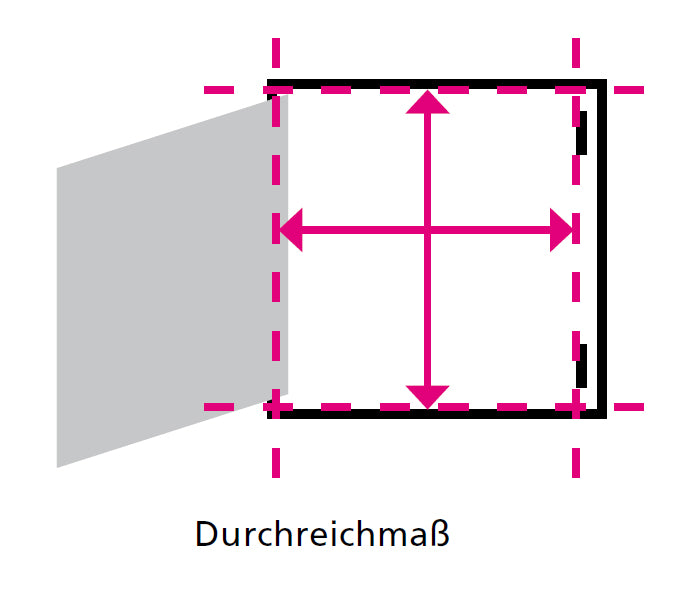

Durchreichmaß: A3 -32 mm x B3, Bauöffnungsmaß (BÖM): A1 +5-10 mm / B1 +5-10 mm

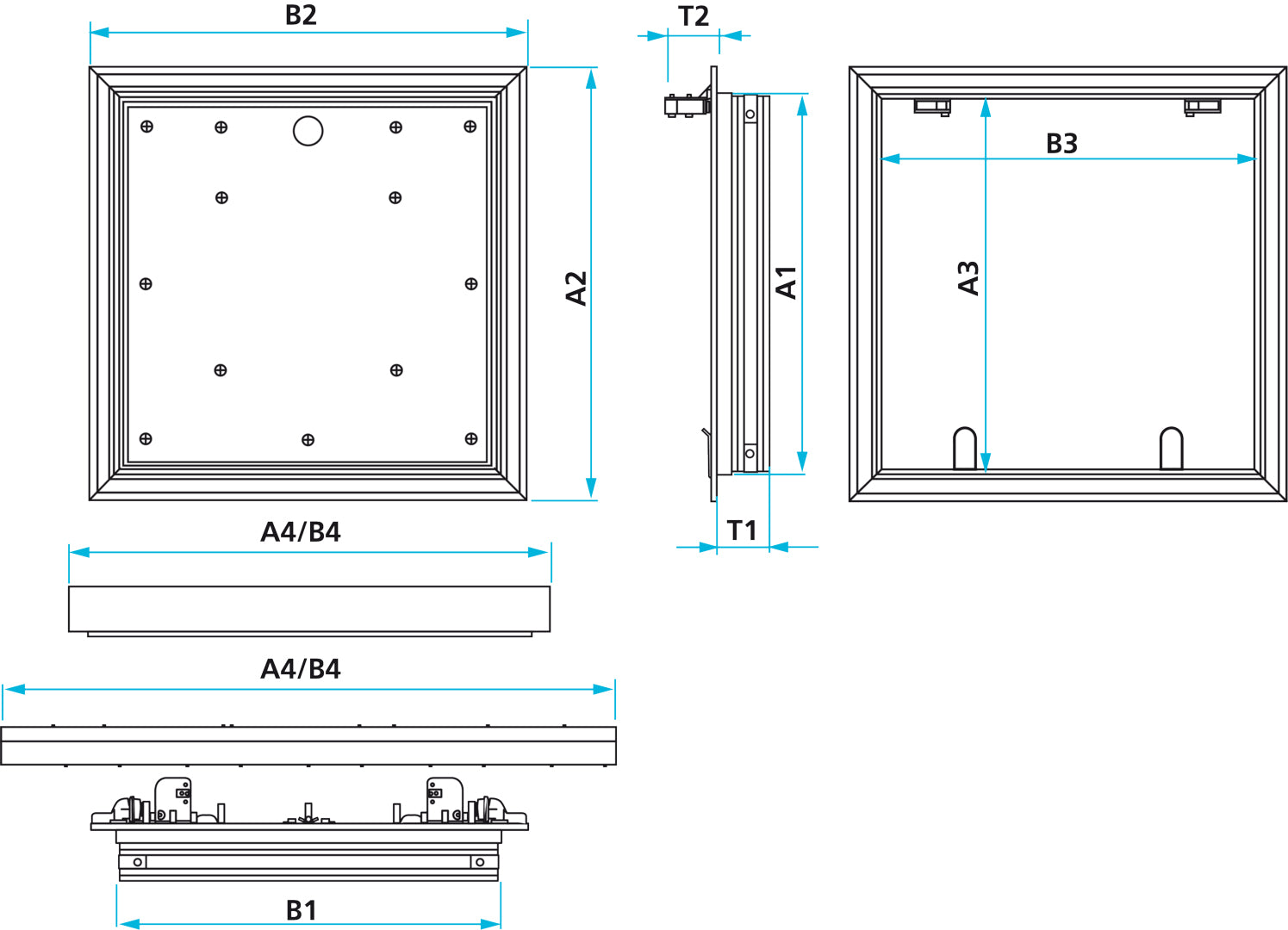

| 40 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a <-> b) | |||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Bs-Set A4 x B4 |
Typ | Tiefe T1 / T2 |
Gewicht (kg) |
| 300 x 300 | 301 x 301 | 343 x 343 | 293 x 293 | 380 x 380 | GKF | 41,5 / 41 | 6,3 |
| 400 x 400 | 401 x 401 | 443 x 443 | 393 x 393 | 480 x 480 | GKF | 41,5 / 41 | 10,3 |
| 500 x 500 | 501 x 501 | 543 x 543 | 493 x 493 | 577 x 577 | MF | 41,5 / 41 | 14,8 |
| 600 x 600 | 601 x 601 | 643 x 643 | 593 x 593 | 677 x 677 | MF | 41,5 / 41 | 20,8 |
| 600 x 800 | 601 x 801 | 643 x 843 | 593 x 793 | 677 x 877 | MF | 41,5 / 41 | 26,0 |
| 43 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a <–> b) | |||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Bs-Set A4 x B4 |
Typ | Tiefe T1 / T2 |
Gewicht (kg) |
| 300 x 300 | 301 x 301 | 343 x 343 | 293 x 293 | 380 x 380 | GKF | 44,5 / 41 | 6,6 |
| 400 x 400 | 401 x 401 | 443 x 443 | 393 x 393 | 480 x 480 | GKF | 44,5 / 41 | 10,4 |
| 500 x 500 | 501 x 501 | 543 x 543 | 493 x 493 | 577 x 577 | MF | 44,5 / 41 | 15,4 |
| 600 x 600 | 601 x 601 | 643 x 643 | 593 x 593 | 677 x 677 | MF | 44,5 / 41 | 21,3 |
| 600 x 800 | 601 x 801 | 643 x 843 | 593 x 793 | 677 x 877 | MF | 44,5 / 41 | 26,8 |
| 50 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a <–> b) | |||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Bs-Set A4 x B4 |
Typ | Tiefe T1 / T2 |
Gewicht (kg) |
| 300 x 300 | 301 x 301 | 343 x 343 | 293 x 293 | 380 x 380 | GKF | 51,5 / 41 | 10,6 |
| 400 x 400 | 401 x 401 | 443 x 443 | 393 x 393 | 480 x 480 | GKF | 51,5 / 41 | 16,8 |
| 500 x 500 | 501 x 501 | 543 x 543 | 493 x 493 | 577 x 577 | MF | 51,5 / 41 | 16,0 |
| 600 x 600 | 601 x 601 | 643 x 643 | 593 x 593 | 677 x 677 | MF | 51,5 / 41 | 22,6 |
| 600 x 800 | 601 x 801 | 643 x 843 | 593 x 793 | 677 x 877 | MF | 51,5 / 41 | 28,6 |
