Alumatic Safe 30 Revisionsklappe - mit GK-Einlage
Anwendungsbereiche:
Die Alumatic Safe 30 ist mit 30 Minuten Feuerwiderstand zur Montage in abgehängte Brandschutzunterdecken F/EI30 (2 x 12,5 mm) und Unterdecken in Verbindung mit Decken der Bauart II und III (12,5 u. 15 mm) geeignet.
Eigenschaften:

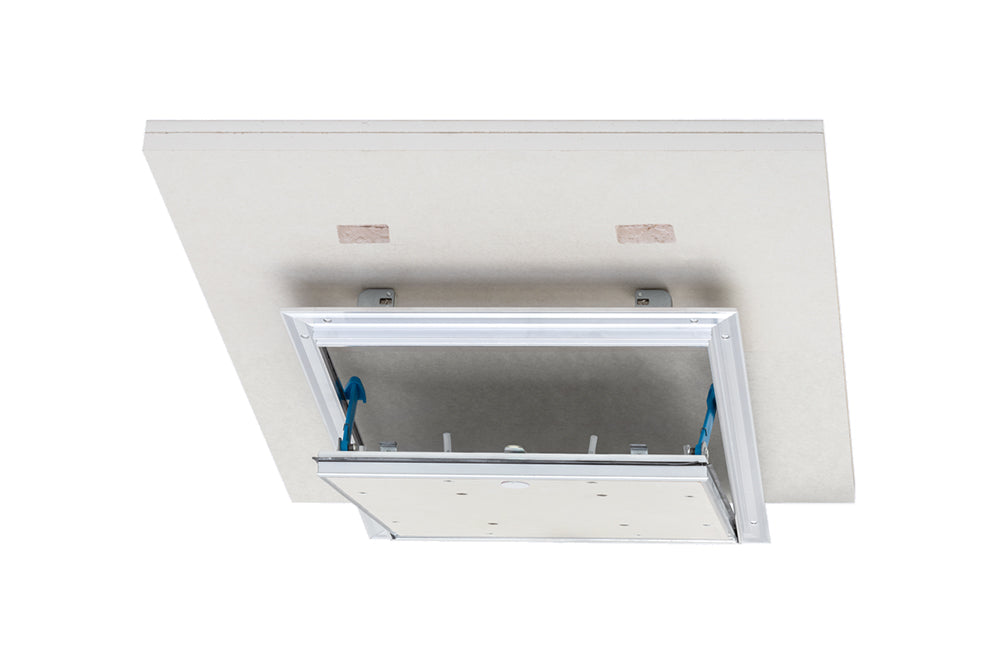

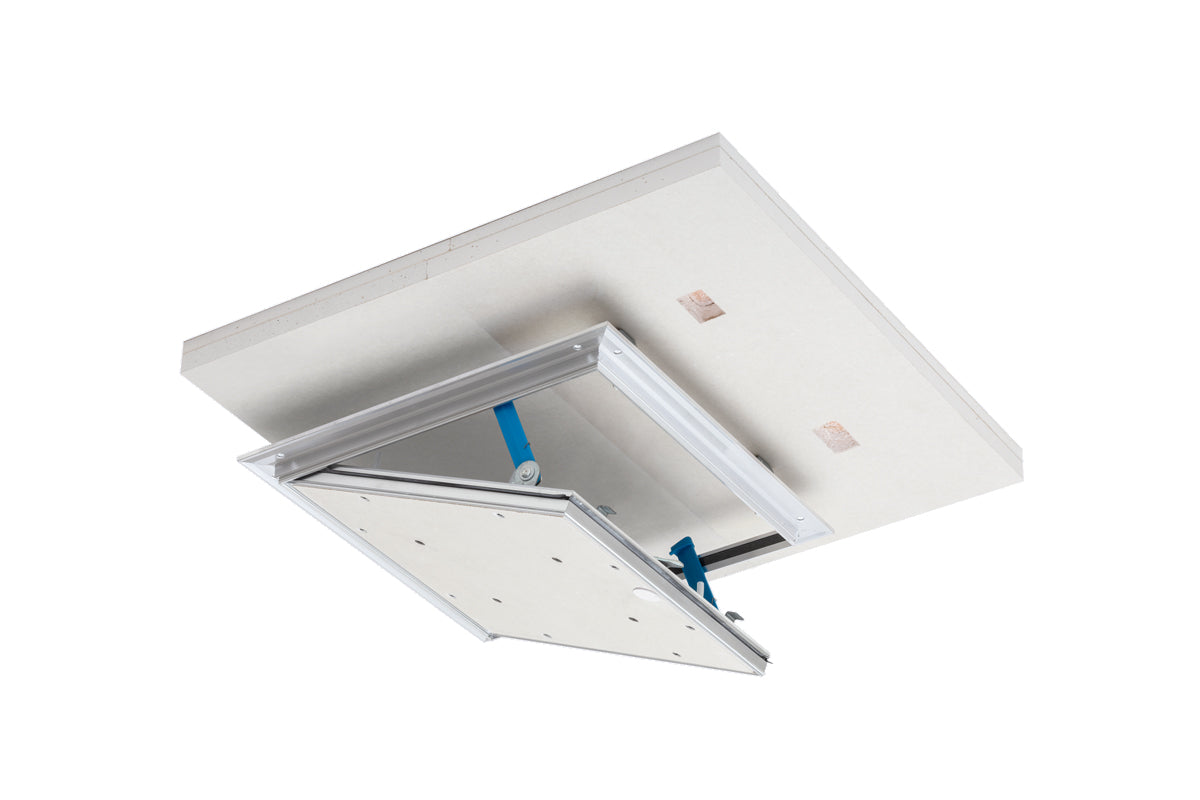

2 x 12,5 mm geprüft nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Brandbeanspruchung von unten als auch von oben. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Eingebaute Gipskartonfeuerschutzplatte 15 mm oder 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus DF/GKF, Klappendeckel aushängbar, mit Montagesatz. Optional andere Verschlussarten möglich. Verwendbarkeitsnachweise können bei uns angefordert werden.
Geprüfte Abmessung 200 x 200 mm bis 600 x 600 mm im 50 mm Raster (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist).
Vorteile:
- Vielseitiger Einsatzbereich, mit AbZ
- Hochwertige, umlaufende Gummi-Lippendichtung
- Vierkantschloss mit Schlüssel und Abdeckkappe
- Mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar
Sicherheit:
2 x 12,5 mm geprüft nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Brandbeanspruchung von unten als auch von oben.

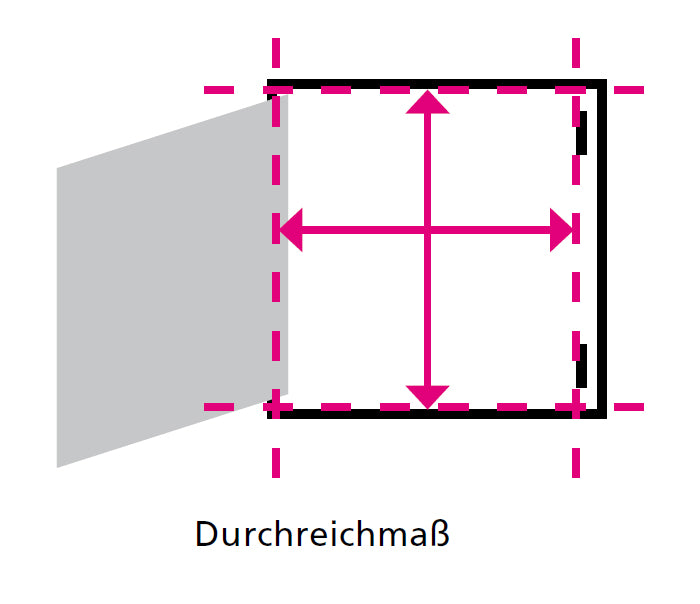

Durchreichmaß: A3 -32 mm Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm Sonderanfertigungen und Abmessungen auf Anfrage.
|
12,5 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - b) |
|||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |

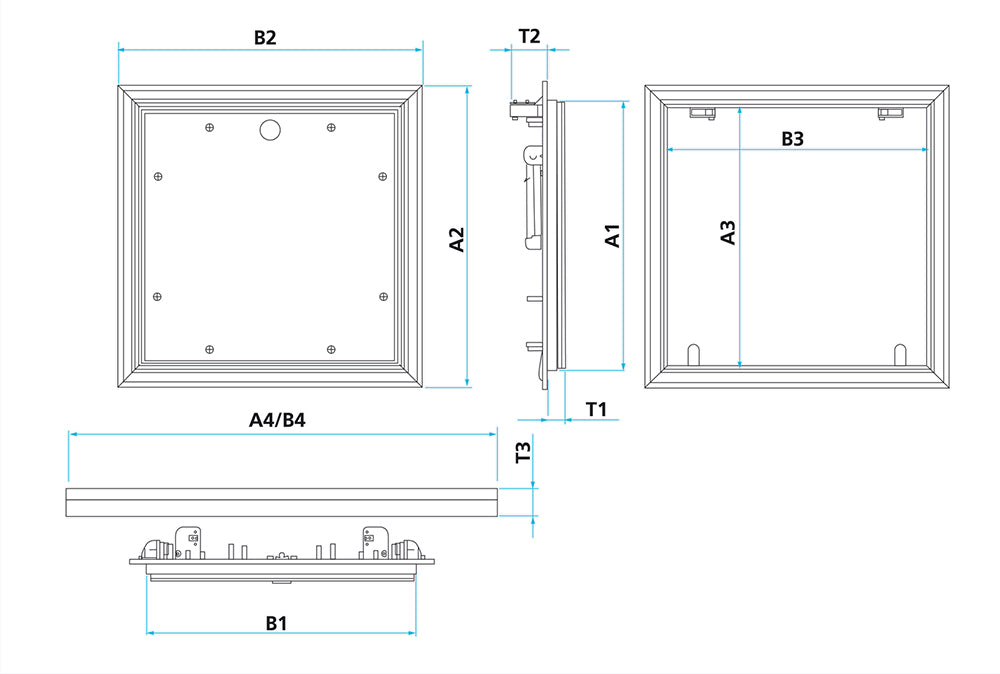

Lichte Weite A3 x B3 | Bs-Set A4 x B4 |
Tiefe T1 / T2 |
Gewicht (kg) | |
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 480 | 13 / 41 / 30,5 | 3,7 | |
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 580 | 13 / 41 / 30,5 | 5,9 | |
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 680 | 13 / 41 / 30,5 | 8,0 | |
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 780 | 13 / 41 / 30,5 | 11,4 | |
| 15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - b) Zugelassen für Unterdecken in Verbindung mit Decken der Bauart II und III DIN 4102-4 |
|||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Bs-Set A4 x B4 |
Tiefe T1 / T2 |
Gewicht (kg) | |
| 300 x 300 | 301 x 301 | 343 x 343 | 293 x 293 | 380 x 380 | 26 / 41 / 30,5 | 8,1 | |
| 400 x 400 | 401 x 401 | 443 x 443 | 393 x 393 | 480 x 480 | 26 / 41 / 30,5 | 9,6 | |
| 500 x 500 | 501 x 501 | 543 x 543 | 493 x 493 | 577 x 577 | 26 / 41 / 30,5 | 16,5 | |
| 600 x 600 | 601 x 601 | 643 x 643 | 593 x 593 | 677 x 677 | 26 / 41 / 30,5 | 23,5 | |
| 2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - > b) (um 20 mm Beplankung bündig abzuschließen, verwendet man ein Unterlegprofil von 5 mm) Zugelassen für abgehängte Unterdecken (F30 - A) DIN 4102-2 |
|||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Bs-Set A4 x B4 |
Tiefe T1 / T2 |
Gewicht (kg) | |
| 300 x 300 | 297 x 297 | 339 x 339 | 289 x 289 | 480 | 26 / 41 / 30,5 | 8,9 | |
| 400 x 400 | 397 x 397 | 439 x 439 | 389 x 389 | 580 | 26 / 41 / 30,5 | 13,2 | |
| 500 x 500 | 497 x 497 | 539 x 539 | 489 x 489 | 680 | 26 / 41 / 30,5 | 18,6 | |
| 600 x 600 | 597 x 597 | 639 x 639 | 589 x 589 | 780 | 26 / 41 / 30,5 | 25,6 | |
