Alumatic F/EI90 Revisionsklappe - mit GK-Einlage - Brandschutzklappe
Größe:
Größe
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Aluminium, Mineralfaser, Gipskarton
Einsatzbereich
Trockenbau, Innenausbau, Brandschutzunterdecke
Einbau
Decke
Verschluss
Schnappverschluss
Oberfläche
Gipskartonfeuerschutzplatte
Sondermaße
Auf Anfrage im 50-mm-Raster
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.
Eigenschaften:

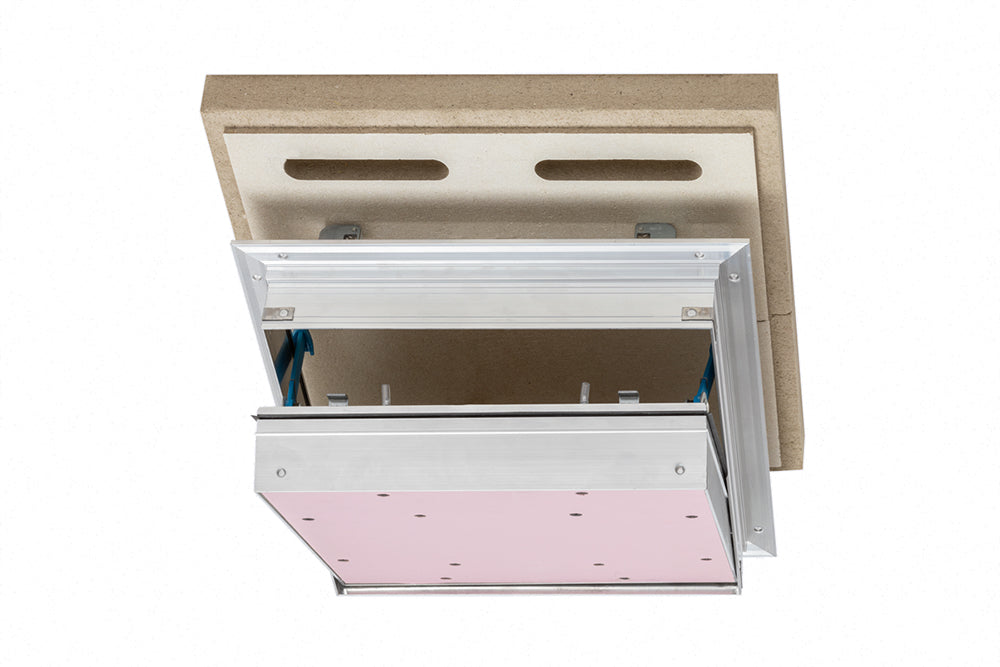

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.
Geprüft nach DIN 4102-2. Brandbeanspruchung von unten als auch von oben (aus dem Zwischendeckenbereich). Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 25 mm, 2-teiliges Brandschutz-Set aus GKF, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil.
Revisionsklappe für freitragende Brandschutz-Unterdecke F/EI90 als Sonderanfertigung lieferbar, geprüft in der Abmessung bis 430 x 800 mm.
Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Verwendbarkeitsnachweise können bei uns angefordert werden.
Vorteile:
- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen
- Fangarme bei allen Größen bieten höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar
Sicherheit:
Unterdecke allein geprüft von unten als auch von oben (aus dem Zwischendeckenbereich)

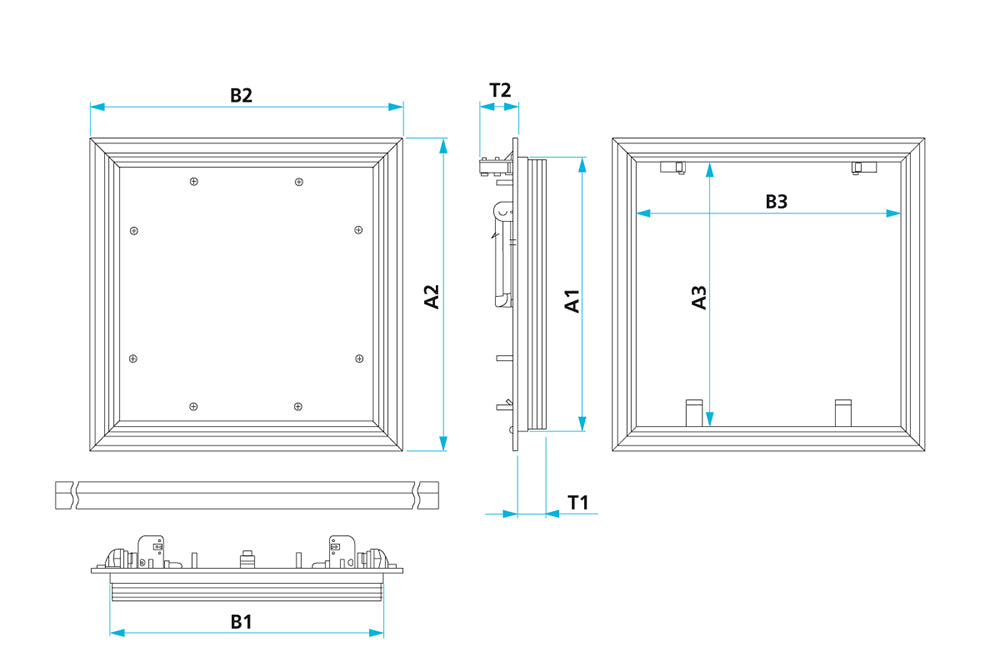

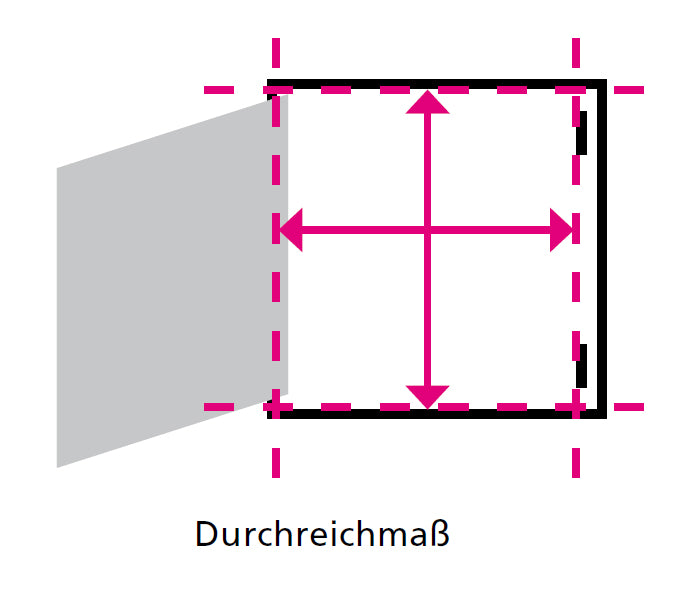

Durchreichmaß: A3 -40 mm x B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +130 mm / B2 +130 mm
| 2 x 25 mm Gipskartoneinlage DF nach DIN EN 520 / GKFI nach DIN 18180 - EI90 (a < - >b) | |||||||
|---|---|---|---|---|---|---|---|
| Größe A x B (V) |
Einbaumaß A1 x B1 |
Außenmaß A2 x B2 |
Lichte Weite A3 x B3 |
Typ | Bs-Set A4 x B4 | Tiefe T1 / T2 |
Gewicht (kg) |
| 300 x 300 | 301 x 301 | 343 x 343 | 293 x 293 | GKF | 380 x 380 | 51,5 / 41 | 10,6 |
| 400 x 400 | 401 x 401 | 443 x 443 | 393 x 393 | GKF | 480 x 480 | 51,5 / 41 | 16,8 |
| 500 x 500 | 501 x 501 | 543 x 543 | 493 x 493 | MF | 577 x 577 | 51,5 / 41 | 16 |
| 600 x 600 | 601 x 601 | 643 x 643 | 593 x 593 | MF | 677 x 677 | 51,5 / 41 | 22,6 |
| 600 x 800 | 601 x 801 | 643 x 843 | 593 x 793 | MF | 677 x 877 | 51,5 / 41 | 28,6 |
