Alumatic safe F/EI30 Revisionsklappe - mit GK-Einlage - rauch-, luft- und staubdicht mit Abz

Eigenschaften:

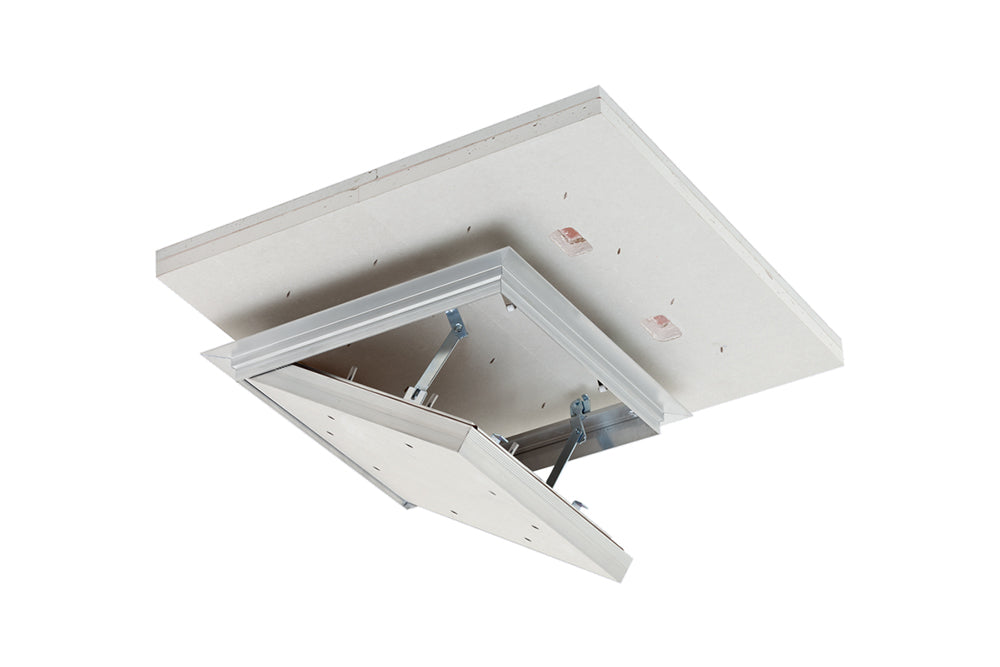

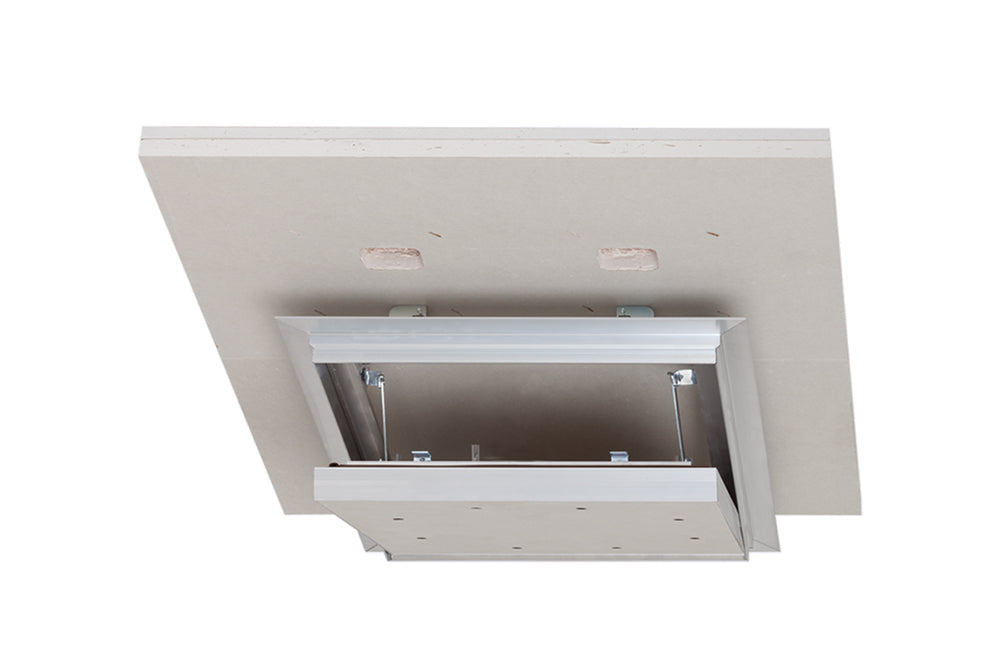

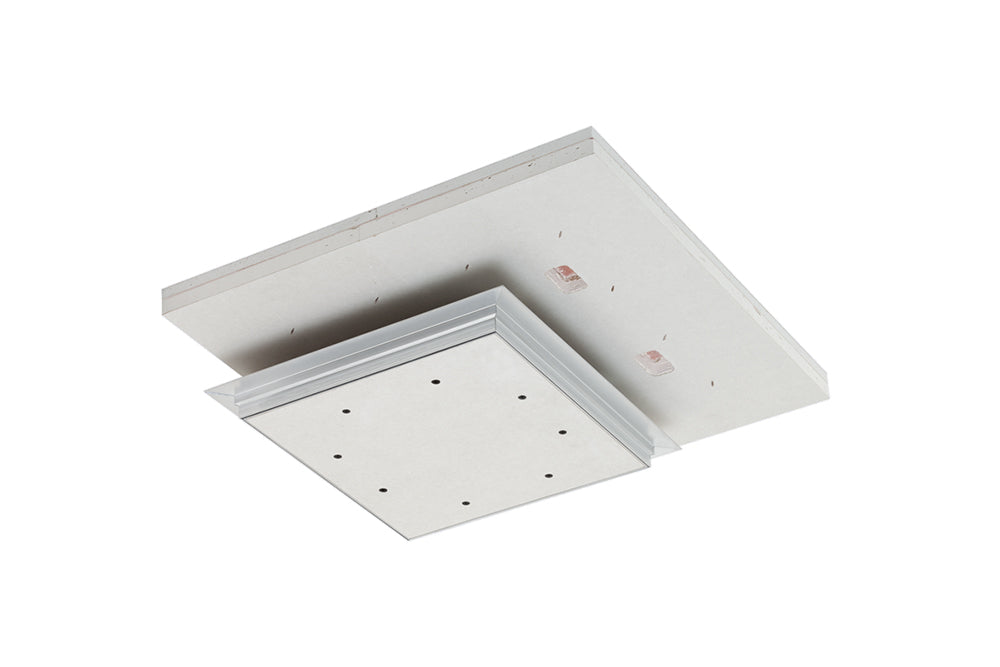

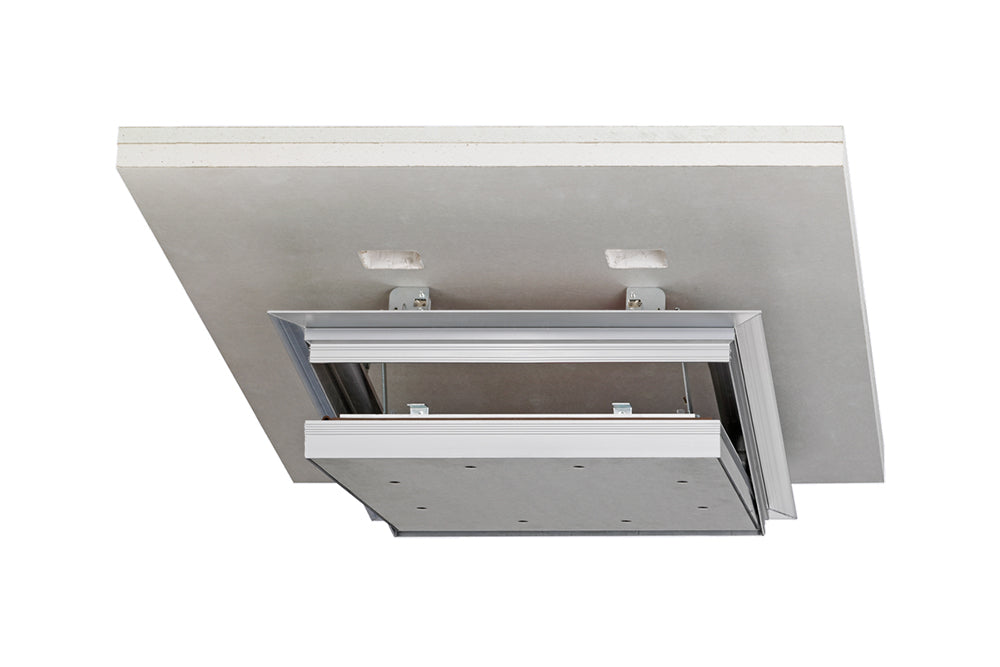

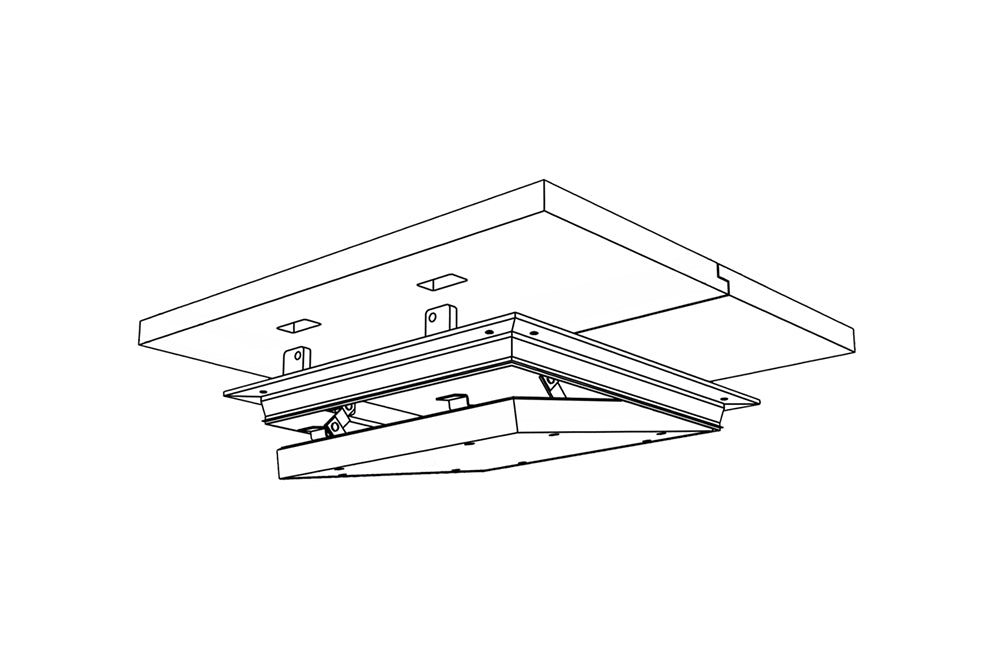

rauch-, luft- und staubdicht für Montage in selbstständige Brandschutzunterdecken mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

Geprüft auf Feuerschutzklasse F/EI30 nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Geprüft auf Rauchdichtigkeit nach DIN EN 1634-3. Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207. Prüfergebnisse in der besten Klassifizierungsstufe (Fensterklasse 4). Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus GKF, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit EPDM-Hohlkammerdichtung) aus verwindungssteifem Alu-Strangprofil Eloxalqualität, Brandschutzset aus Gipskarton-Feuerschutzplatten. Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

Vorteile:

- Verhindert zusätzlich das Austreten von kaltem Rauch und schützt so vor Vergiftung
- Ideal für Räume, in denen die Zu- und Abluft über den Deckenhohlraum geführt wird
- Wird besonders in Rein- und OP-Räumen eingesetzt, in denen ein besonderes Luftmanagement (Über-/Unterdruck) gefordert ist
- Besonderer Schutz durch Hohlkammerdichtung
- Auf Anfrage auch ohne Brandschutz erhältlich
- Mit verdeckten Schnappverschlüssen

Sicherheit:

Brandbeanspruchung von oben (aus dem Zwischendeckenbereich).

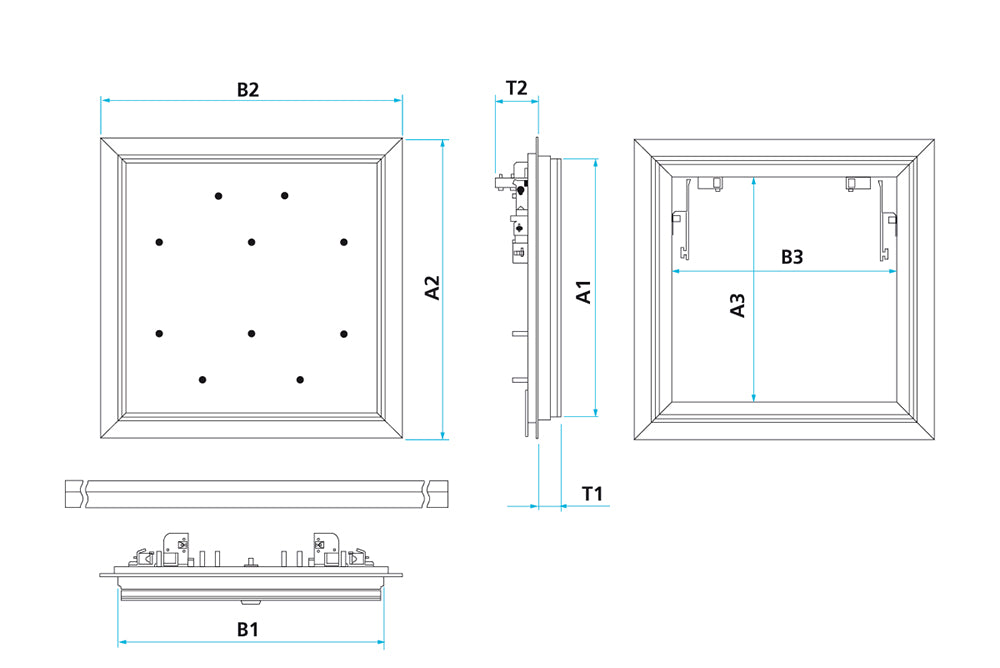

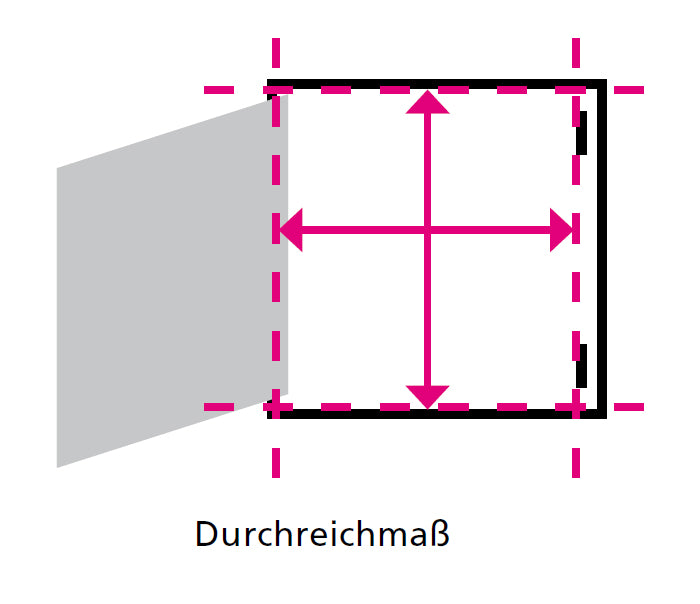

Durchreichmaß: A3 -12 mm / B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +141 mm / B2 +141 mm.

Brandschutzauflage = Außenmaß A2/B2 + 141 mm.

Download Montageanleitung
