Upmann
Z-Softline Revisionstür für die Wand – große Formate bis 800 × 1000 mm, 2 × Vierkantverschluss, weiß oder farbig
Lieferzeit: ca. 5 – 7 Werktage
Größe:
Größe
Farbe:
Farbe
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Stahlblech verzinkt, pulverbeschichtet
Einsatzbereich
Installationsschächte, Hausanschluss, Verteiler, Technik
Einbau
Wand
Verschluss
2 × Vierkantverschluss mit Schlüssel
Oberfläche
Weiß pulverbeschichtet (RAL 9016)
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

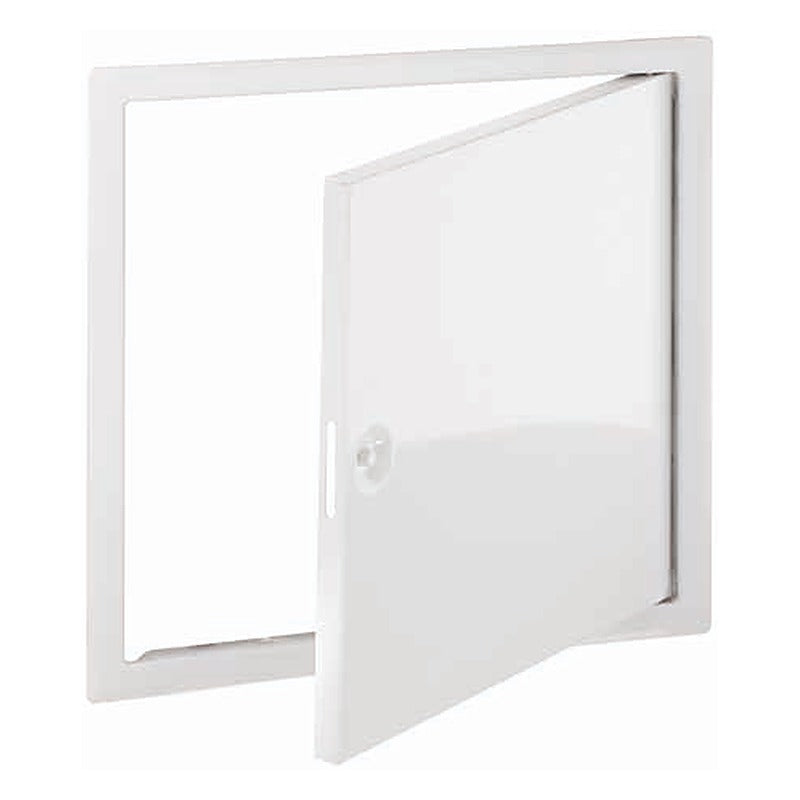

Die Z-Softline von Upmann ist eine robuste Revisionstür für den Wandeinbau in den großen und hochformatigen Größen von 400 × 800 bis 800 × 1000 mm. Sie ist ideal als Zugang zu Installationsschächten, Zählern, Verteilern und Technik hinter Vorsatzschalen – überall dort, wo eine kleine Klappe nicht ausreicht.
Eigenschaften
- Drehflügeltür mit 2 Vierkantverschlüssen inkl. Schlüssel
- Rahmen und Türblatt aus pulverbeschichtetem, verzinktem Stahlblech – standardmäßig weiß (RAL 9016), auf Wunsch in Schwarz, Rot, Anthrazitgrau, Lichtgrau oder Ihrer eigenen RAL-Farbe
- Einteiliger Aufsetzrahmen für einen sauberen Abschluss auf Putz oder Gipskartonoberflächen
- Festmontierte, drehbare Maueranker für eine sichere Montage
- Türblatt herausnehmbar
- Verschluss immer auf der Höhenseite, Anschlag wahlweise DIN rechts oder DIN links
- Aufbauhöhe 2 mm, Einbautiefe 22 mm
Farbige Ausführung
Bei farbigen Klappen wird Rahmen und Türblatt in der gewählten Farbe pulverbeschichtet. Bei „eigene RAL-Farbe“ teilen Sie uns Ihren RAL-Ton bitte im Bestellkommentar mit. Bei farbigen Klappen verlängert sich die Lieferzeit durch die Beschichtung.
Einsatzbereiche
Für den Einbau in Wände aus Mauerwerk, Beton oder Trockenbau – zum Beispiel für Installationsschächte, Hausanschlussräume, Heizungs- und Sanitärverteiler oder Elektroinstallationen.
Hinweis
Diese Revisionstür hat keine Brandschutzzulassung. Für die Auswahl der passenden Größe nutzen Sie bitte die Maßtabelle und die Maßzeichnung in den Produktbildern.
Lieferumfang
1 Revisionstür Z-Softline mit Rahmen, Türblatt und Vierkantschlüssel in der gewählten Größe und Farbe.
| Z-Softline Revisionstür mit Vierkantverschluss – Wand – Maße in mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Nenngröße b × h | Bauöffnungsmaß b1 × h1 min. | Bauöffnungsmaß b2 × h2 max. | Rahmen-Außenmaß b3 × h3 | Lichte Öffnung b4 × h4 | Durchgangsmaß d | Aufbauhöhe t1 | Einbautiefe t2 | Anzahl Verschlüsse |
| 400 × 800 | 394 × 794 | 406 × 806 | 437 × 837 | 368 × 768 | 852 | 2 | 22 | 2 |
| 400 × 1000 | 394 × 994 | 406 × 1006 | 437 × 1037 | 368 × 968 | 1036 | 2 | 22 | 2 |
| 500 × 700 | 494 × 694 | 506 × 706 | 537 × 737 | 468 × 668 | 816 | 2 | 22 | 2 |
| 500 × 800 | 494 × 794 | 506 × 806 | 537 × 837 | 468 × 768 | 899 | 2 | 22 | 2 |
| 500 × 1000 | 494 × 994 | 506 × 1006 | 537 × 1037 | 468 × 968 | 1075 | 2 | 22 | 2 |
| 600 × 700 | 594 × 694 | 606 × 706 | 637 × 737 | 568 × 668 | 877 | 2 | 22 | 2 |
| 600 × 800 | 594 × 794 | 606 × 806 | 637 × 837 | 568 × 768 | 955 | 2 | 22 | 2 |
| 600 × 1000 | 594 × 994 | 606 × 1006 | 637 × 1037 | 568 × 968 | 1122 | 2 | 22 | 2 |
| 700 × 700 | 694 × 694 | 706 × 706 | 737 × 737 | 668 × 668 | 945 | 2 | 22 | 2 |
| 800 × 800 | 794 × 794 | 806 × 806 | 837 × 837 | 768 × 768 | 1086 | 2 | 22 | 2 |
| 800 × 1000 | 794 × 994 | 806 × 1006 | 837 × 1037 | 768 × 968 | 1236 | 2 | 22 | 2 |

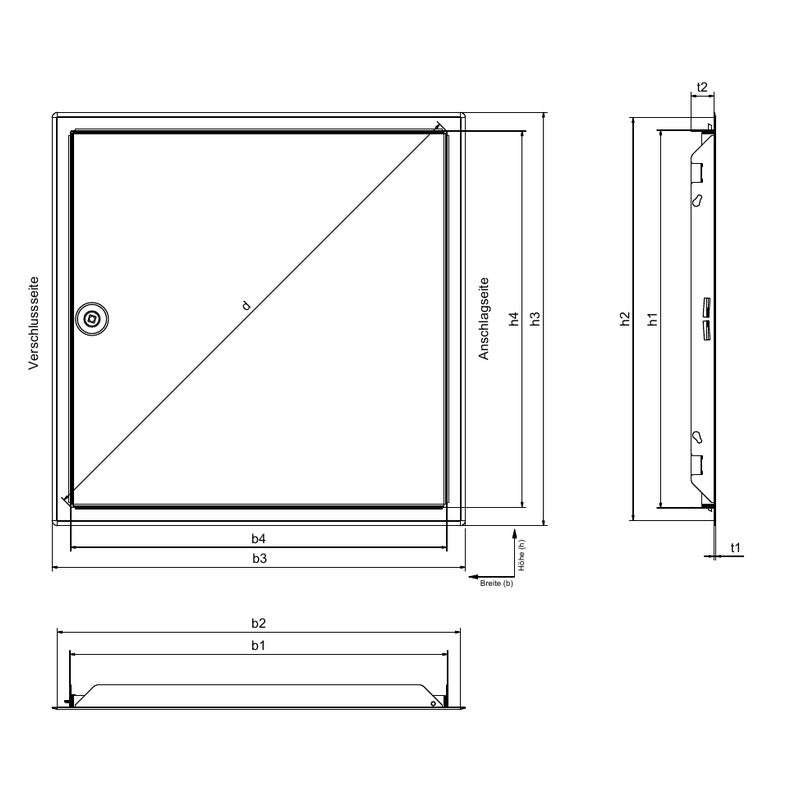

Maße in mm. Die Zeichnung in den Produktbildern zeigt, wo welches Maß gemessen wird.
