Upmann
UniSpace 90 Brandschutz-Revisionsklappe EI90 für Wand & Decke – Einschub ohne Brandschutzpack
Lieferzeit: ca. 5 – 7 Werktage
Größe:
Größe
Montagewinkel:
Montagewinkel
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Einschub-Revisionsklappe mit Brandschutz-Türblatt
Einsatzbereich
Installationsschächte, Installationswände, Schachtsysteme, Vorsatzschalen, Massivwände, Unterdecken
Einbau
Wand, Decke (600×800 und 600×1000 nur Wand)
Verschluss
Vierkantverschluss mit Schlüssel
Oberfläche
verspachtelbar
Sondermaße
In 5-cm-Schritten auf Anfrage
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

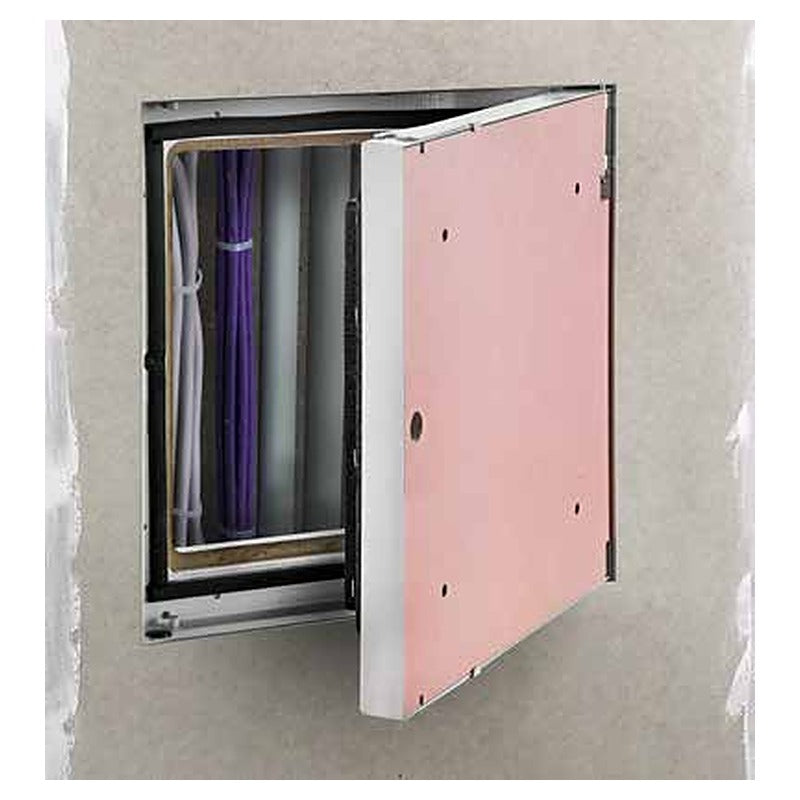

Die UniSpace 90 von Upmann ist eine Brandschutz-Revisionsklappe mit 90 Minuten Feuerwiderstand (EI90) für Wand und Decke – eine Klappe für nahezu alle Einbausituationen im Trockenbau und Massivbau. Als Einschublösung ohne Brandschutzpack ist sie besonders schnell eingebaut und zusätzlich rauchdicht, luftdicht und schallgedämmt.
Zulassung und Prüfungen
- Allgemeine bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung (abZ/aBG) des DIBt, Berlin: Z-6.55-2529
- Prüfnormen EN 1364-1 / EN 1634-1, Klassifizierung nach EN 13501-2
- Beidseitige Brandprüfung (o ↔ i / a ↔ b) für Installationsschächte, Installationswände, Schachtsysteme, Vorsatzschalen, Massivwände und Unterdecken
- Rauchschutz Sa4 / S200, geprüft in Anlehnung an DIN EN 1634-3
- Luftdurchlässigkeit Klasse 4 in Anlehnung an DIN EN 12207
- Luftschalldämmung je nach Einbausituation bis Rw 39 dB (Prüfstandswert)
Eigenschaften

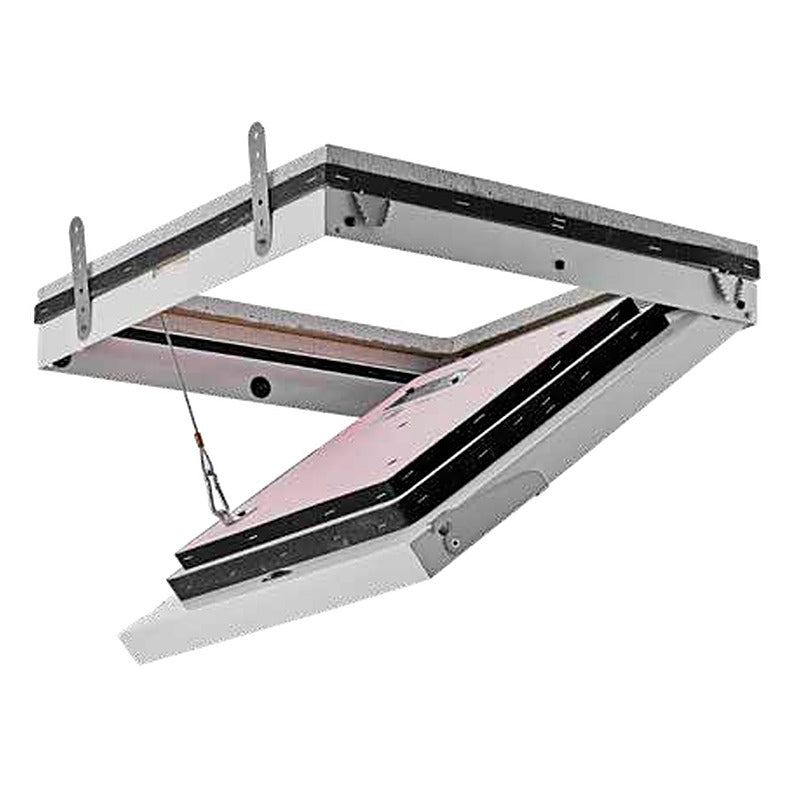

- Drehflügeltür als Einschublösung – kein Brandschutzpack erforderlich
- Anschlag wahlweise DIN rechts oder DIN links, Verschluss immer auf der Höhenseite
- Festmontierte, drehbare Maueranker – einfacher Einbau
- Türblatt herausnehmbar bis zum Verspachteln
- Vierkantverschluss mit Schlüssel
- Einbautiefe 67 mm
Einsatzbereiche
Größen 300×300 bis 600×600 mm für Wand und Decke, Größen 600×800 und 600×1000 mm nur für die Wand. Geeignet für Installationsschächte, Installationswände, Schachtsysteme, Vorsatzschalen, Massivwände und Unterdecken – zum Beispiel für den Zugang zu Leitungen, Absperrventilen, Zählern sowie Lüftungs- und Elektroinstallationen.
Wichtiger Hinweis zum Einbau
Die Brandschutzwirkung ist nur gegeben, wenn die Revisionsklappe gemäß Zulassung und Montageanleitung des Herstellers eingebaut wird. Bitte nicht bohren oder verändern, da sonst die Zulassung erlischt. Für die Auswahl der passenden Größe nutzen Sie bitte die Maßtabelle und die Maßzeichnung in den Produktbildern.
Zubehör und Sonderausführungen
Montagewinkel (4 Stück) sind optional erhältlich – einfach oben als Variante „mit Montagewinkel“ wählen. Sondergrößen in 5-cm-Schritten und Ausführung mit Zylinderschloss auf Anfrage – die Lieferzeit verlängert sich dann entsprechend.
Lieferumfang
1 Brandschutz-Revisionsklappe UniSpace 90 inklusive Vierkantschlüssel in der gewählten Größe.
| UniSpace 90 Brandschutz-Revisionsklappe EI90 – Wand & Decke – Maße in mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Nenngröße b × h | Einbau | Bauöffnungsmaß b1 × h1 min. | Bauöffnungsmaß b2 × h2 max. | Rahmen-Außenmaß b3 × h3 | Lichte Öffnung b4 × h4 | Durchgangsmaß d | Tiefe t1 | Anzahl Verschlüsse |
| 300 × 300 | Wand/Decke | 310 × 310 | 320 × 320 | 295 × 295 | 200 × 200 | 274 | 67 | 1 |
| 400 × 400 | Wand/Decke | 410 × 410 | 420 × 420 | 395 × 395 | 300 × 300 | 416 | 67 | 1 |
| 400 × 600 | Wand/Decke | 410 × 610 | 420 × 620 | 395 × 595 | 300 × 500 | 575 | 67 | 1 |
| 500 × 500 | Wand/Decke | 510 × 510 | 520 × 520 | 495 × 495 | 400 × 400 | 557 | 67 | 1 |
| 600 × 600 | Wand/Decke | 610 × 610 | 620 × 620 | 595 × 595 | 500 × 500 | 699 | 67 | 1 |
| 600 × 800 | nur Wand | 610 × 810 | 620 × 820 | 595 × 795 | 500 × 700 | 852 | 67 | 1 |
| 600 × 1000 | nur Wand | 610 × 1010 | 620 × 1020 | 595 × 995 | 500 × 900 | 1021 | 67 | 1 |

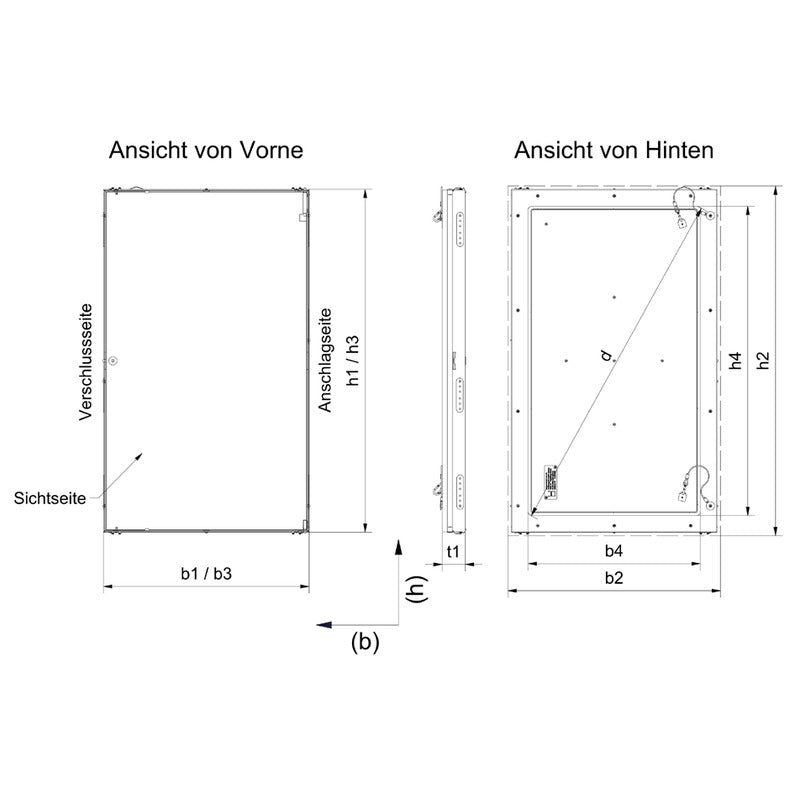

Maße in mm. Die Zeichnung in den Produktbildern zeigt, wo welches Maß gemessen wird.
