Upmann
Softline 90 Brandschutz-Revisionstür EI90 für Wand & Schacht – Vierkantverschluss
Lieferzeit: ca. 5 – 7 Werktage
Größe:
Größe
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material

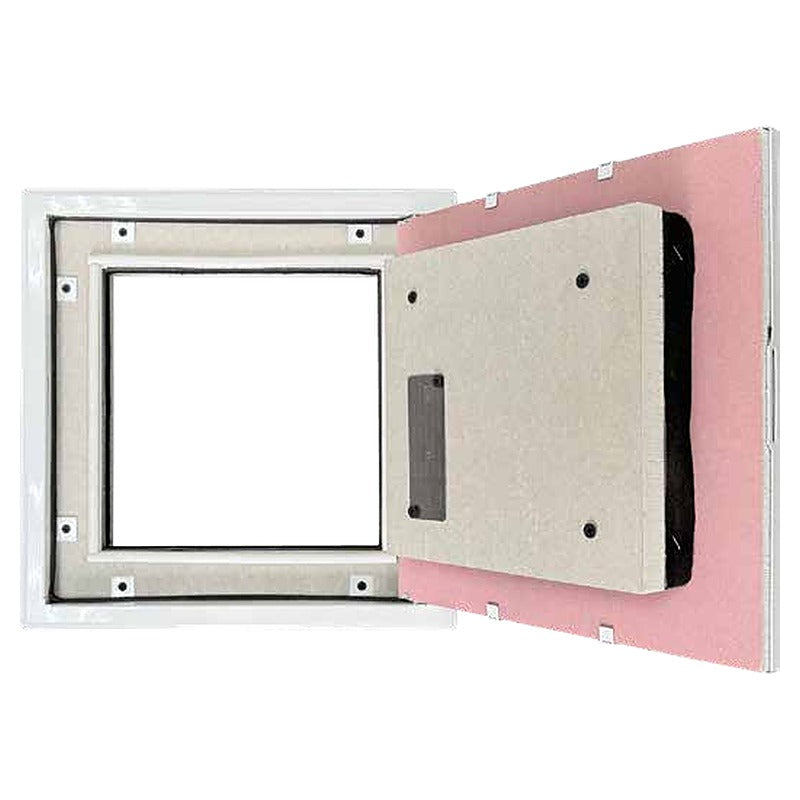

Stahlblech verzinkt, pulverbeschichtet, mit Brandschutzeinlage
Einsatzbereich
Installationsschächte, Vorsatzschalen, Massivwände
Einbau
Wand
Verschluss
Vierkantverschluss mit Schlüssel
Oberfläche
Weiß pulverbeschichtet (RAL 9016)
Sondermaße
In 5-cm-Schritten auf Anfrage
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

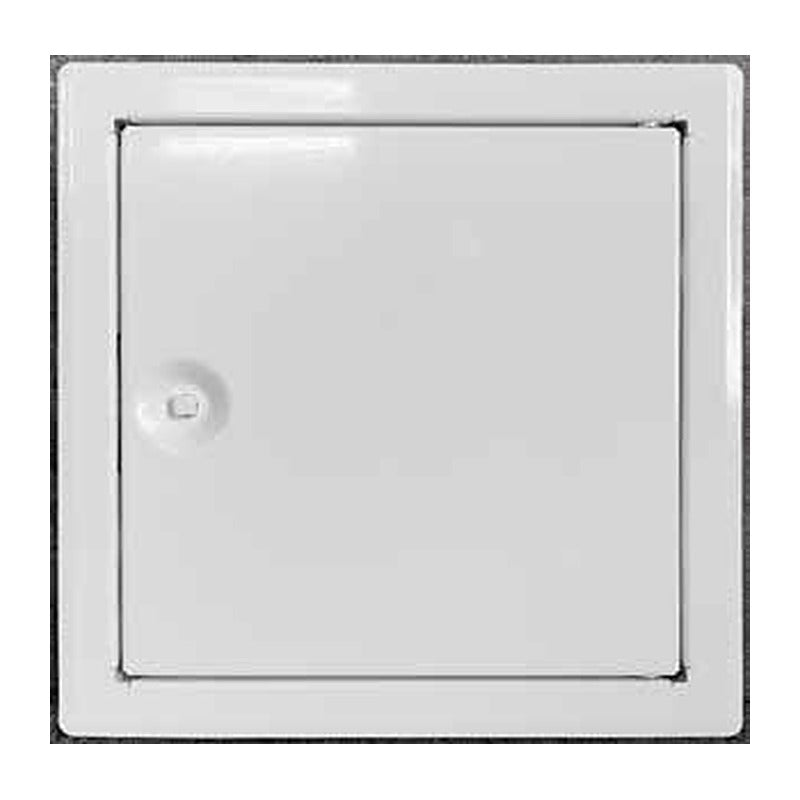

Die Softline 90 von Upmann ist eine geprüfte Brandschutz-Revisionstür mit 90 Minuten Feuerwiderstand (EI90) für Installationsschächte, Vorsatzschalen und Massivwände. Sie schließt Revisionsöffnungen in Bauteilen mit hohen Brandschutzanforderungen sicher ab und ist zusätzlich rauchdicht und schallgedämmt.
Zulassung und Prüfungen
- Allgemeine bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung (abZ/aBG) des DIBt, Berlin: Z-6.55-2667
- Prüfnorm EN 1364-1, Klassifizierung nach EN 13501-2
- Für Installationsschächte, Vorsatzschalen und Massivwände: einseitige Brandprüfung von außen nach innen (ift Rosenheim)
- Rauchschutz Sa / S200, geprüft in Anlehnung an DIN EN 1634-3
- Luftdurchlässigkeit Klasse 3 in Anlehnung an DIN EN 12207
- Luftschalldämmung je nach Einbausituation bis Rw 36 dB (Prüfstandswert)
Eigenschaften
- Drehflügeltür, Anschlag wahlweise DIN rechts oder DIN links
- Rahmen und Türblatt aus weiß pulverbeschichtetem, verzinktem Stahlblech (RAL 9016)
- Türblatt fest montiert, nicht aushängbar
- Festmontierte, drehbare Maueranker
- Vierkantverschluss mit Schlüssel – je nach Größe 1 bis 3 Verschlüsse
- Einbautiefe 52 mm, Aufbauhöhe 2 mm
Einsatzbereiche
Für den Einbau in Wände: Installationsschächte, Vorsatzschalen und Massivwände mit Feuerwiderstandsanforderung EI90 – zum Beispiel in Treppenräumen, notwendigen Fluren, Technikzentralen sowie in Wohn- und Gewerbebauten.
Wichtiger Hinweis zum Einbau
Die Brandschutzwirkung ist nur gegeben, wenn die Revisionstür gemäß Zulassung und Montageanleitung des Herstellers in einer geeigneten Wandkonstruktion eingebaut wird. Bitte nachträglich nicht beschichten, bohren oder verändern, da sonst die Zulassung erlischt. Für die Auswahl der passenden Größe nutzen Sie bitte die Maßtabelle und die Maßzeichnung in den Produktbildern.
Sonderausführungen auf Anfrage
Sondergrößen in 5-cm-Schritten, Sonderfarben nach RAL (werkseitig) und Ausführung mit Zylinderschloss sind auf Anfrage erhältlich. Die Lieferzeit verlängert sich dann entsprechend.
Lieferumfang
1 Brandschutz-Revisionstür Softline 90 inklusive Rahmen, Maueranker und Vierkantschlüssel in der gewählten Größe.
| Softline 90 Brandschutz-Revisionstür EI90 – Wand – Maße in mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Nenngröße b × h | Bauöffnungsmaß b1 × h1 min. | Bauöffnungsmaß b2 × h2 max. | Rahmen-Außenmaß b3 × h3 | Lichte Öffnung b4 × h4 | Durchgangsmaß d | Einbautiefe t1 | Aufbauhöhe t2 | Anzahl Verschlüsse |
| 200 × 200 | 200 × 200 | 212 × 212 | 235 × 235 | 117 × 117 | 165 | 52 | 2 | 1 |
| 300 × 300 | 300 × 300 | 312 × 312 | 335 × 335 | 217 × 217 | 306 | 52 | 2 | 1 |
| 400 × 400 | 400 × 400 | 412 × 412 | 435 × 435 | 317 × 317 | 448 | 52 | 2 | 1 |
| 400 × 600 | 400 × 600 | 412 × 612 | 435 × 635 | 317 × 517 | 606 | 52 | 2 | 1 |
| 500 × 500 | 500 × 500 | 512 × 512 | 535 × 535 | 417 × 417 | 589 | 52 | 2 | 1 |
| 600 × 600 | 600 × 600 | 612 × 612 | 635 × 635 | 517 × 517 | 731 | 52 | 2 | 1 |
| 600 × 800 | 600 × 800 | 612 × 812 | 635 × 835 | 517 × 717 | 883 | 52 | 2 | 2 |
| 600 × 1000 | 600 × 1000 | 612 × 1012 | 635 × 1035 | 517 × 917 | 1052 | 52 | 2 | 3 |
| 600 × 1200 | 600 × 1200 | 612 × 1212 | 635 × 1235 | 517 × 1117 | 1230 | 52 | 2 | 3 |

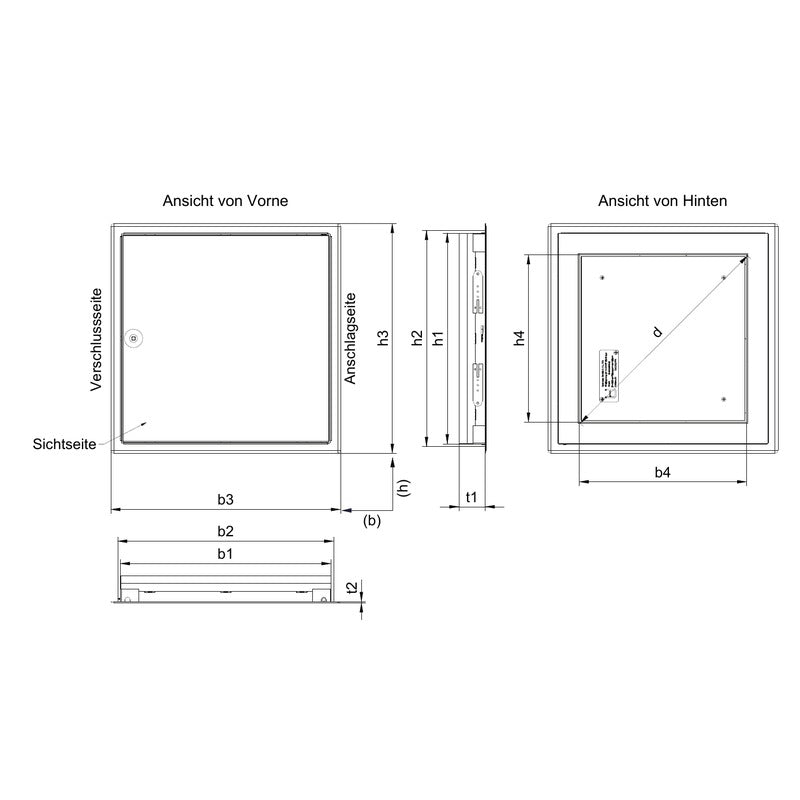

Maße in mm. Die Zeichnung in den Produktbildern zeigt, wo welches Maß gemessen wird.
