Kamintür für BlowerDoor 146 x 276 / 196 x 276 mm mit Vierkantverschluss – ohne oder mit Schieberahmen

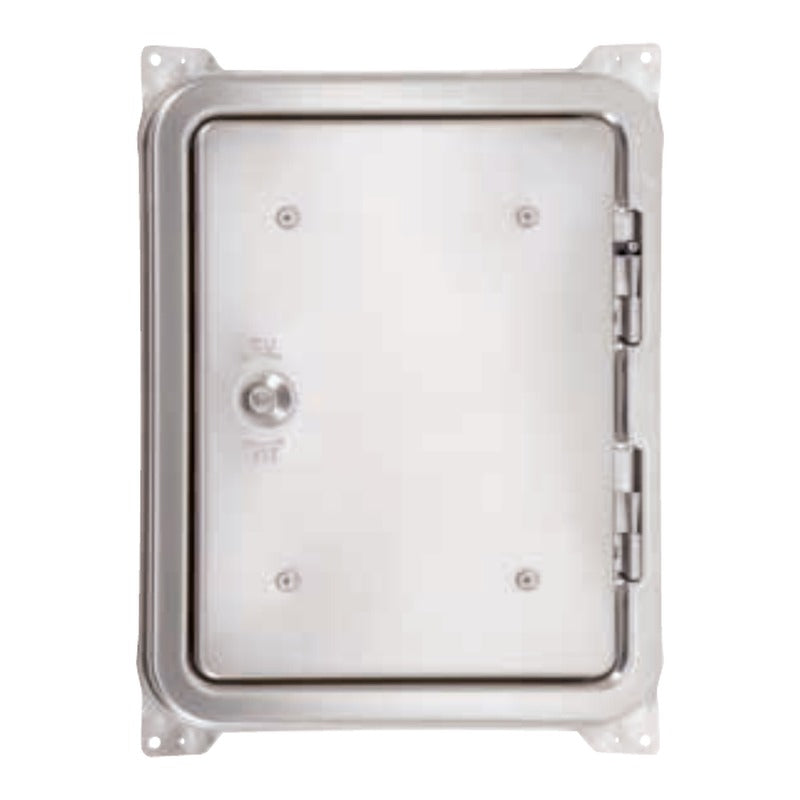

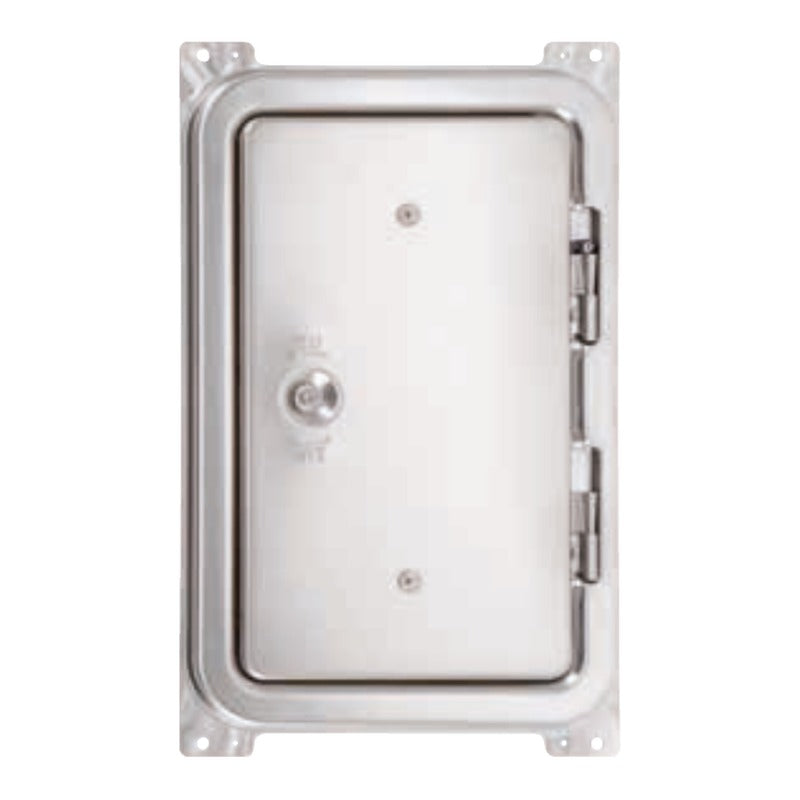

Die Kamintür für BlowerDoor von Upmann ist ein Schornsteinreinigungsverschluss mit Vierkantverschluss und zusätzlicher Dichtung. Sie ist in den Größen 146 x 276 mm und 196 x 276 mm erhältlich, wahlweise ohne oder mit Schieberahmen (Tiefe t2 40–70 mm), in verzinktem Stahlblech oder Edelstahl V2A. Geprüft und zugelassen vom Institut für Bautechnik.

Eigenschaften

• Verzinktes Stahlblech oder Edelstahl V2A
• Vierkantverschluss
• Aushängbares Türblatt – Linksanschlag möglich mit Beipack
• Zusätzliche Dichtung
• Abtropfkante
• Wahlweise mit Schieberahmen (SR), Tiefe t2 40–70 mm
• Geprüft und zugelassen vom Institut für Bautechnik

Prüfzeichen

• 146 x 276 mm ohne Schieberahmen (11442 / 11445): P-BWU-02-67
• 196 x 276 mm ohne Schieberahmen (90163 / 90162): P-BWU-02-68
• 146 x 276 mm mit Schieberahmen (10363 / 10362): P-BWU-02-67
• 196 x 276 mm mit Schieberahmen (10726): P-BWU-02-68

Technische Daten

• Hersteller: Upmann
• Größe (Breite x Höhe): 146 x 276 mm oder 196 x 276 mm
• Lichte Öffnung: 146 x 276 mm bzw. 196 x 276 mm
• Rahmen-Außenmaß: 235 x 389 mm bzw. 285 x 389 mm
• Türblattmaß: 177 x 307 mm bzw. 227 x 307 mm
• Tiefe t1 / t2: 14 / 35 mm (ohne Schieberahmen), 14 / 40–70 mm (mit Schieberahmen)
• Durchgangsmaß d: 307 mm bzw. 333 mm
• Anzahl Verschlüsse: 1
• Alle weiteren Maße je Ausführung im Reiter „Maße & Einbau“

Einsatzbereiche

• Reinigungs- und Kontrollöffnungen an Schornsteinen
• Zugang für den Schornsteinfeger im Keller, auf dem Dachboden oder im Wohnraum
• Mit Schieberahmen für unterschiedliche Einbautiefen (t2 40–70 mm)

Hinweis zum Einbau

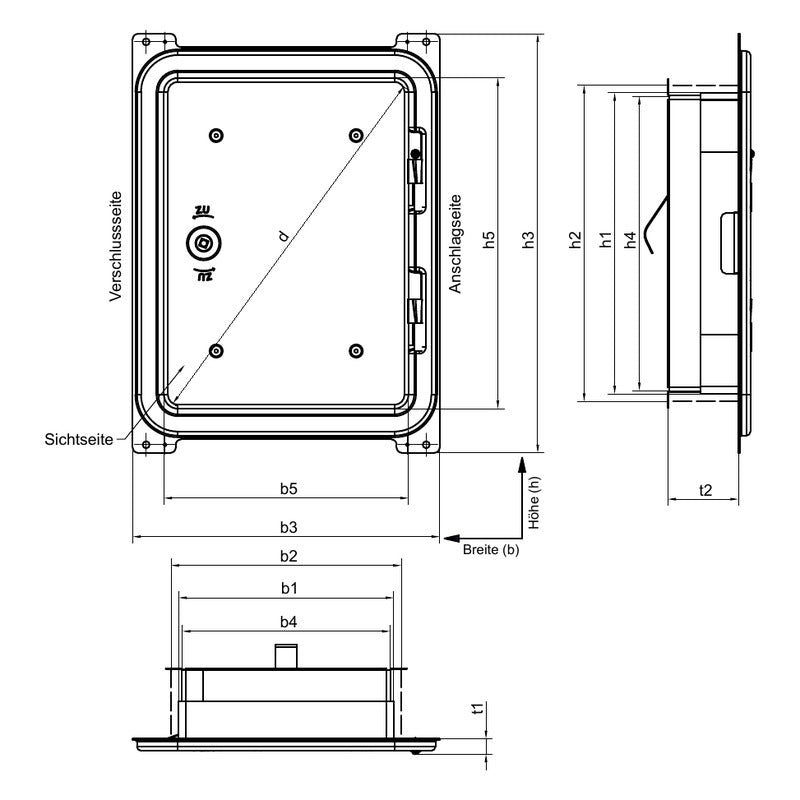

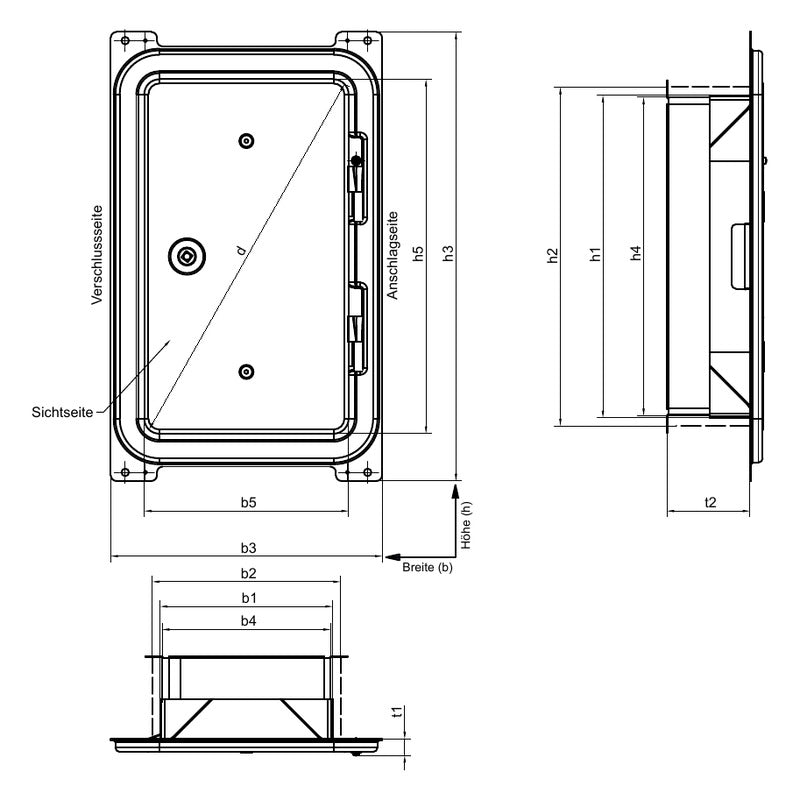

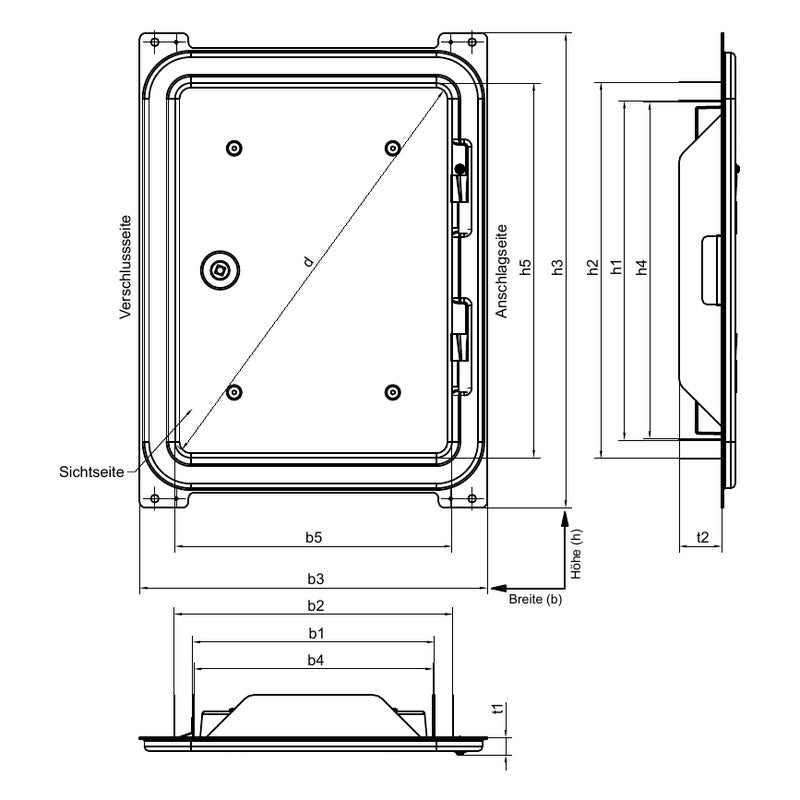

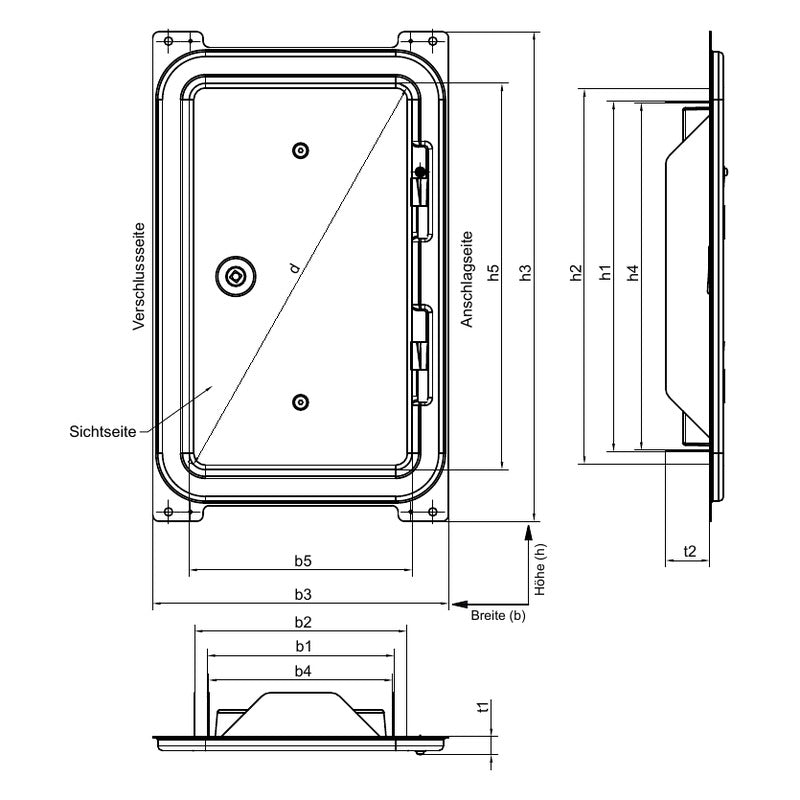

Bitte das Bauöffnungsmaß der gewählten Ausführung beachten (siehe Reiter „Maße & Einbau“ und Maßzeichnungen). Die Kamintür nach den Vorgaben des Herstellers und den örtlichen Vorschriften einbauen; im Zweifel den zuständigen Schornsteinfeger fragen.

Lieferumfang

1 Kamintür für BlowerDoor in der gewählten Ausführung. Die 196 x 276 mm mit Schieberahmen gibt es nur in Edelstahl V2A. Ein passender Vierkantschlüssel ist bei uns separat erhältlich.
