Upmann
Einschub Revisionstür mit Gipskarton-Einlage 12,5 / 25 mm für die Wand – zum Nachrüsten, Schnappverschluss
Lieferzeit: ca. 5 – 7 Werktage
Größe:
Größe
Gipskarton-Einlage:
Gipskarton-Einlage
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Rahmen Stahlblech verzinkt, weiß pulverbeschichtet; GKBI-Platte H2
Einsatzbereich
Trockenbauwände, Vorsatzschalen, Installationswände
Einbau
Wand
Verschluss
Schnappverschluss (Push-to-open)
Oberfläche
Gipskarton-Einlage, verspachtel- und streichbar
Sondermaße
Zentimetergenau auf Anfrage
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

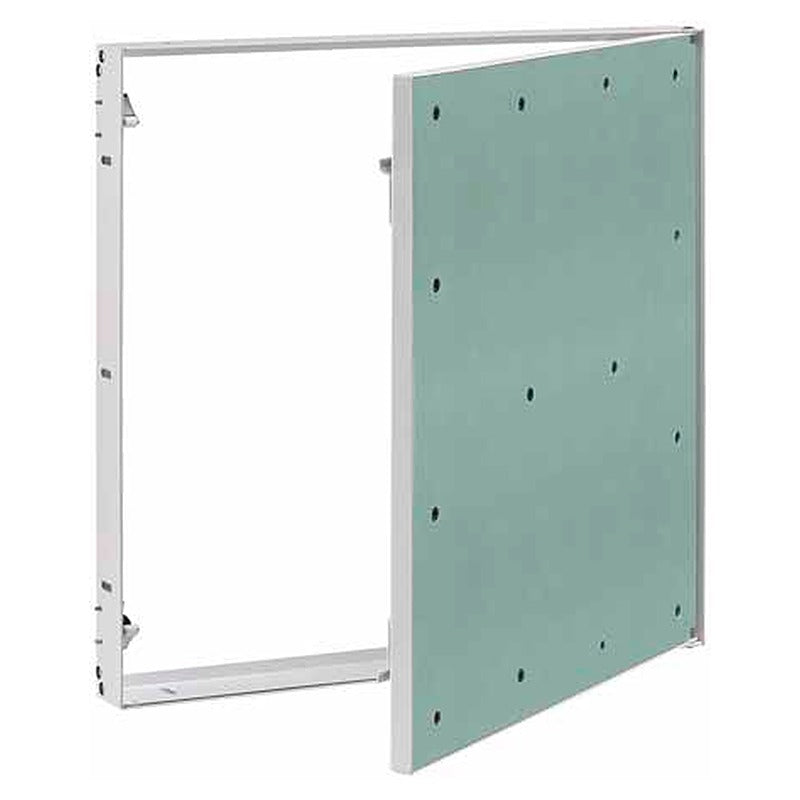

Die Einschub-Revisionstür von Upmann ist die clevere Lösung für den nachträglichen Einbau in Gipskartonwände: Öffnung ausschneiden, Klappe einschieben, seitlich am Profil anschrauben – fertig. Das Türblatt mit eingeschraubter imprägnierter Gipskartonplatte wird mitverspachtelt und gestrichen und ist danach in der Wand kaum noch zu sehen.
Eigenschaften
- Drehflügeltür als Einschublösung – ideal zum Nachrüsten
- Rahmen aus weiß pulverbeschichtetem, verzinktem Stahlblech
- Geschraubte Gipskartonplatte H2 nach DIN EN 520, GKBI nach DIN 18180 (imprägniert)
- Wahlweise mit 12,5 mm Einlage (Einbautiefe 42,5 mm) für einfach beplankte Wände oder 25 mm Einlage (Einbautiefe 55 mm) für doppelt beplankte Wände
- Schnappverschluss: Öffnen und Schließen durch Druck auf die Klappe an der Schnäpperseite – keine sichtbaren Griffe oder Schlösser
- Keine überstehenden Schnappverschlüsse auf der Rückseite
- Verschluss immer auf der Höhenseite, Anschlag wahlweise DIN rechts oder DIN links
- Türblatt fest montiert, nicht aushängbar
Einsatzbereiche

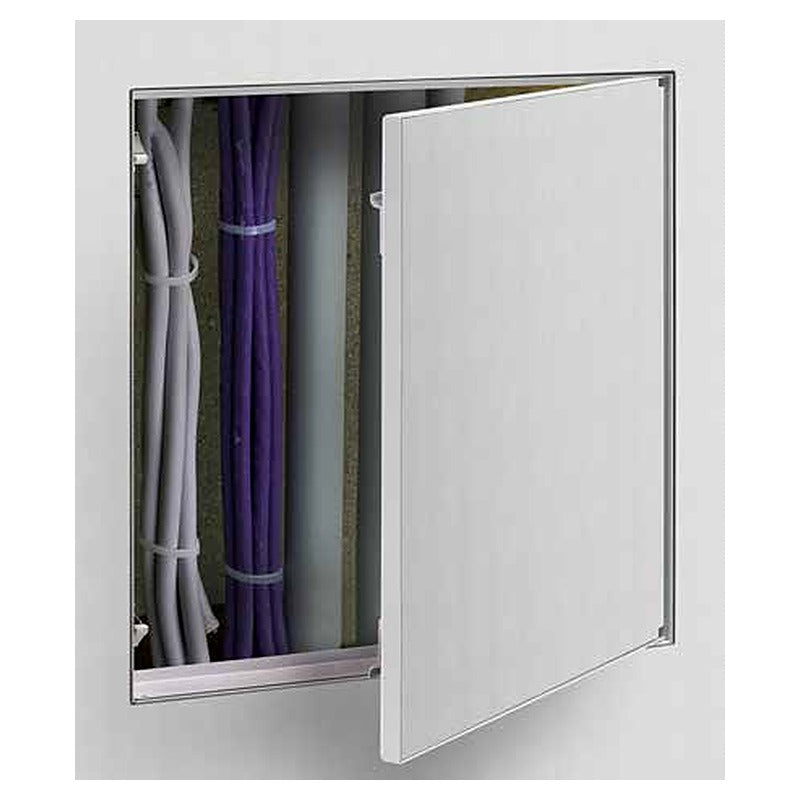

Für den Wandeinbau in Trockenbauwänden, Vorsatzschalen und Installationswänden – zum Beispiel als Zugang zu Wasserzählern, Absperrventilen, Spülkästen, Verteilern sowie Elektro- und Datenleitungen. Besonders praktisch, wenn eine Revisionsöffnung nachträglich in eine fertige Wand gesetzt werden soll.
Hinweis
Diese Revisionstür hat keine Brandschutzzulassung. Für Wände mit Feuerwiderstandsanforderung bitte eine Brandschutz-Revisionsklappe wählen. Für die Auswahl der passenden Größe nutzen Sie bitte die Maßtabelle und die Maßzeichnung in den Produktbildern.
Sonderausführungen auf Anfrage
Sondergrößen zentimetergenau auf Anfrage – die Lieferzeit verlängert sich dann entsprechend.
Lieferumfang
1 Einschub-Revisionstür mit Rahmen und Türblatt inkl. Gipskarton-Einlage in der gewählten Größe und Plattenstärke.
| Einschub-Revisionstür mit 12,5 mm Gipskarton-Einlage – Wand – Maße in mm | |||||||
|---|---|---|---|---|---|---|---|
| Nenngröße b × h | Bauöffnungsmaß b2 × h2 min. | Bauöffnungsmaß b2 × h2 max. | Rahmen-Außenmaß b3 × h3 | Lichte Öffnung b4 × h4 | Durchgangsmaß d | Einbautiefe t1 | Anzahl Schnäpper |
| 200 × 200 | 201 × 201 | 210 × 210 | 201 × 201 | 164 × 179 | 242 | 42,5 | 2 |
| 300 × 300 | 301 × 301 | 310 × 310 | 301 × 301 | 264 × 279 | 384 | 42,5 | 2 |
| 400 × 400 | 401 × 401 | 410 × 410 | 401 × 401 | 364 × 379 | 525 | 42,5 | 2 |
| 500 × 500 | 501 × 501 | 510 × 510 | 501 × 501 | 464 × 479 | 666 | 42,5 | 2 |
| 600 × 600 | 601 × 601 | 610 × 610 | 601 × 601 | 564 × 579 | 808 | 42,5 | 2 |
| 800 × 800 | 801 × 801 | 810 × 810 | 801 × 801 | 764 × 779 | 1091 | 42,5 | 3 |
| Einschub-Revisionstür mit 25 mm Gipskarton-Einlage – Wand – Maße in mm | |||||||
|---|---|---|---|---|---|---|---|
| Nenngröße b × h | Bauöffnungsmaß b2 × h2 min. | Bauöffnungsmaß b2 × h2 max. | Rahmen-Außenmaß b3 × h3 | Lichte Öffnung b4 × h4 | Durchgangsmaß d | Einbautiefe t1 | Anzahl Schnäpper |
| 300 × 300 | 301 × 301 | 310 × 310 | 301 × 301 | 251,5 × 279 | 375 | 55 | 2 |
| 400 × 400 | 401 × 401 | 410 × 410 | 401 × 401 | 351,5 × 379 | 516 | 55 | 2 |
| 500 × 500 | 501 × 501 | 510 × 510 | 501 × 501 | 451,5 × 479 | 658 | 55 | 2 |
| 600 × 600 | 601 × 601 | 610 × 610 | 601 × 601 | 551,5 × 579 | 799 | 55 | 2 |
| 800 × 800 | 801 × 801 | 810 × 810 | 801 × 801 | 751,5 × 779 | 1082 | 55 | 3 |

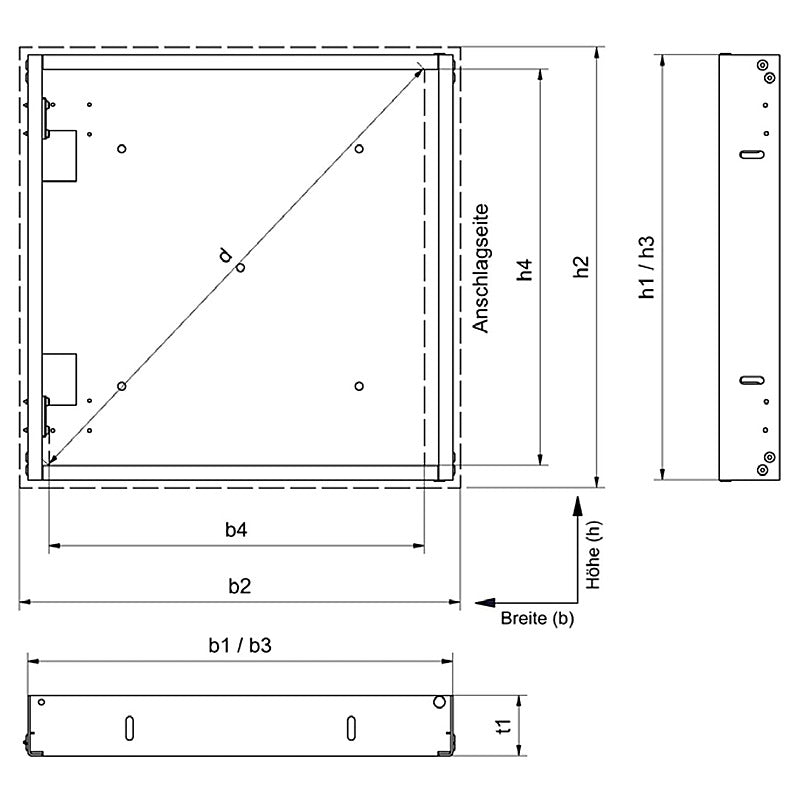

Maße in mm. Die Zeichnung in den Produktbildern zeigt, wo welches Maß gemessen wird.
