Upmann
AluStar 30 Brandschutz-Revisionsklappe EI30 für Unterdecken – inkl. Brandschutzpack
Lieferzeit: ca. 5 – 7 Werktage
Größe:
Größe
Bitte geben Sie die gewünschte RAL-Nummer ein, zum Beispiel RAL 8006.
Bitte tragen Sie Ihre gewünschte RAL-Farbe ein.
Menge:
Individuelle LösungenSpezielles Projekt? Kein Problem!
Wunsch RAL-Farbe möglichPulverbeschichtung für viele Metallteile
3% AbholrabattSparen beim Abholen!
20 Jahre Kompetenz & Verlässlichkeit
Zahlungsarten:
Abholung von Lager 21493 Elmenhorst OT Lanken möglichShop Informationen ansehen
Technische Daten
Material
Aluminiumprofile mit geschraubter GKF-Platte 25 mm
Einsatzbereich
Unterdecken im Trockenbau mit Brandschutzanforderung
Einbau
Decke
Verschluss
1 Vierkantverschluss + 2 Schnappverschlüsse
Oberfläche
Gipskarton GKF, verspachtelbar
Sondermaße
In 5-cm-Schritten auf Anfrage
Bitte beachten Sie die technischen Angaben und Montagehinweise des jeweiligen Produkts.

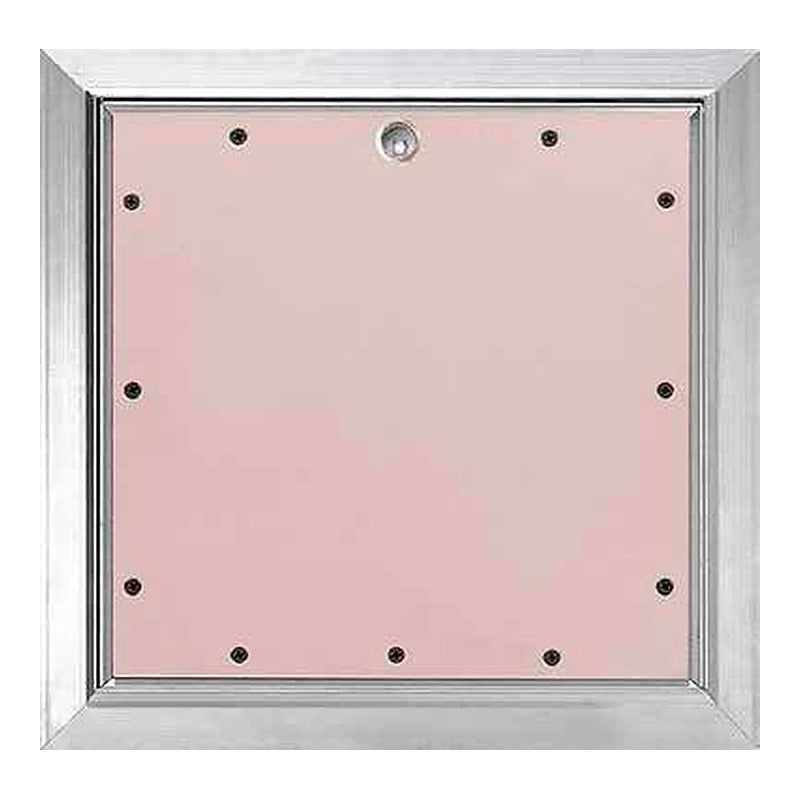

Die AluStar 30 von Upmann ist eine Brandschutz-Revisionsklappe mit 30 Minuten Feuerwiderstand (EI30) für Unterdecken – geliefert als komplettes System inklusive passendem Brandschutzpack. Rahmen und Türblatt bestehen aus Aluminiumprofilen mit eingeschraubter Gipskarton-Feuerschutzplatte – nach dem Verspachteln fügt sich die Klappe nahezu unsichtbar in die Deckenfläche ein.
Zulassung und Prüfungen
- Allgemeine bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung (abZ/aBG) des DIBt, Berlin: Z-6.55-2588
- Prüfnorm EN 1364-2, Klassifizierung nach EN 13501-2
- Für Unterdecken: beidseitige Brandprüfung (ift Rosenheim)
- Luftdurchlässigkeit in Anlehnung an DIN EN 12207: Druck Klasse 3, Sog Klasse 2 (Airproof)
- Leckratenprüfung in Anlehnung an DIN 18095-2
- Luftschalldämmung je nach Einbausituation bis Rw 33 dB (Prüfstandswert)
Eigenschaften
- Rahmen und Türblatt aus Aluminiumprofilen
- Geschraubte Gipskartonplatte GKF (DIN 18180 / DF DIN EN 520), 25 mm – verspachtelbar

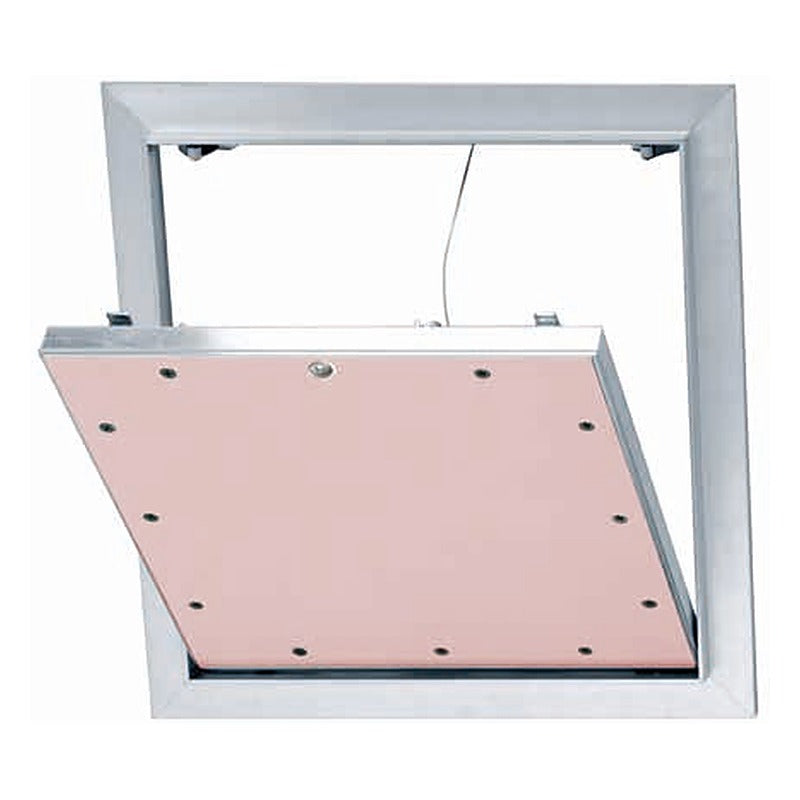

- Türblatt herausnehmbar, auch nach dem Verspachteln
- Verriegelung durch 1 Vierkantverschluss und 2 Schnappverschlüsse
- Einbautiefe 25,5 mm, Aufbauhöhe 41 mm
- Brandschutzpack passend zur gewählten Größe im Lieferumfang
Einsatzbereiche
Für den Einbau in Unterdecken im Trockenbau mit Brandschutzanforderung – zum Beispiel für den Zugang zu Lüftungs-, Elektro- und Sanitärinstallationen in Fluren, Rettungswegen, Büro-, Wohn- und Gewerbebauten.
Wichtiger Hinweis zum Einbau
Der Brandschutz ist nur mit aufgelegtem Brandschutzpack gegeben (Maße siehe Tabelle) – dieser ist deshalb immer im Lieferumfang enthalten. Die Klappe muss gemäß Zulassung und Montageanleitung des Herstellers in eine geeignete Unterdecke eingebaut werden. Bitte nicht bohren oder verändern, da sonst die Zulassung erlischt.
Sonderausführungen auf Anfrage
Sondergrößen in 5-cm-Schritten sowie Ausführungen mit Zylinderschloss oder Vorrichtung für PZ-Schloss sind auf Anfrage erhältlich. Die Lieferzeit verlängert sich dann entsprechend.
Lieferumfang
1 Brandschutz-Revisionsklappe AluStar 30 für Unterdecken inklusive passendem Brandschutzpack und Vierkantschlüssel in der gewählten Größe.
| AluStar 30 Brandschutz-Revisionsklappe EI30 – Decke – Maße in mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Nenngröße b × h | Bauöffnungsmaß b1 × h1 min. | Bauöffnungsmaß b2 × h2 max. | Rahmen-Außenmaß b3 × h3 | Lichte Öffnung b4 × h4 | Durchgangsmaß d | Einbautiefe t1 | Aufbauhöhe t2 | Anzahl Verschlüsse |
| 300 × 300 | 297 × 297 | 310 × 310 | 345 × 345 | 282 × 261 | 384 | 25,5 | 41 | 2 Schnapp + 1 Vierkant |
| 400 × 400 | 397 × 397 | 410 × 410 | 445 × 445 | 382 × 361 | 525 | 25,5 | 41 | 2 Schnapp + 1 Vierkant |
| 500 × 500 | 497 × 497 | 510 × 510 | 545 × 545 | 482 × 461 | 667 | 25,5 | 41 | 2 Schnapp + 1 Vierkant |
| 600 × 600 | 597 × 597 | 610 × 610 | 645 × 645 | 582 × 561 | 808 | 25,5 | 41 | 2 Schnapp + 1 Vierkant |
| Brandschutzpack – Maße in mm | |||
|---|---|---|---|
| Nenngröße b × h | Außenmaß E | Innenmaß F | Höhe G |
| 300 × 300 | 390 × 390 | 360 × 360 | 40 |
| 400 × 400 | 490 × 490 | 460 × 460 | 40 |
| 500 × 500 | 590 × 590 | 560 × 560 | 40 |
| 600 × 600 | 690 × 690 | 660 × 660 | 40 |

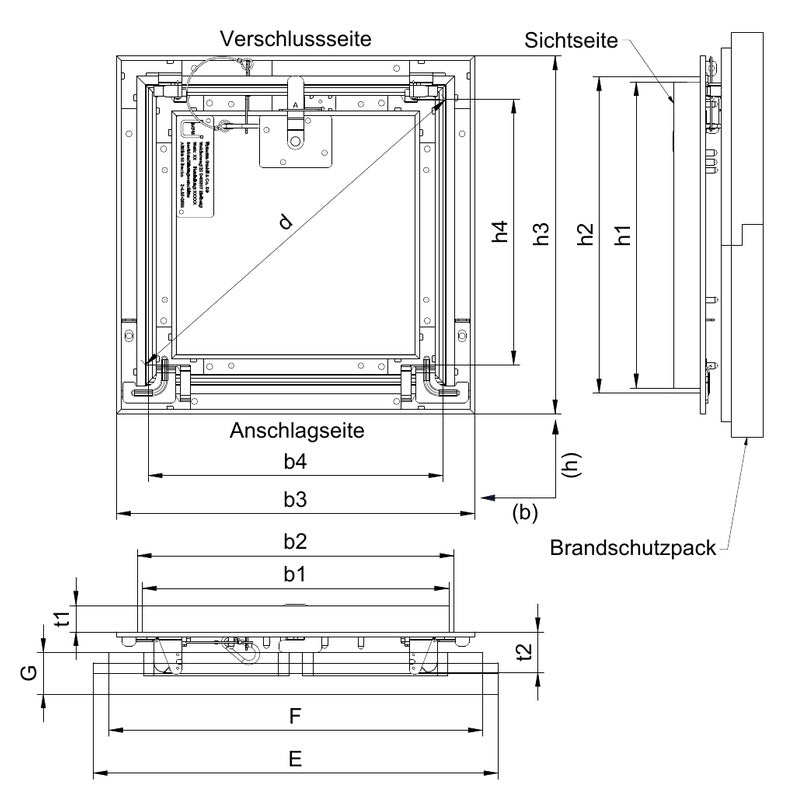

Maße in mm. Die Zeichnung in den Produktbildern zeigt, wo welches Maß gemessen wird.
